Vue éclatée lave linge LG WD-14340FD
Découvrez la vue éclatée complète lave linge LG WD-14340FD, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge LG WD-14340FD et éviter les pannes imprévues. 59 pièces référencées.
Cette vue éclatée LG WD-14340FD référence 59 pièces détachées, dont panneau lave-linge arriere, vis lave-linge bridage complete, dessus lave-linge top, avec leur position sur le schéma constructeur.
Réparer son lave-linge LG : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Fuite d'eau
Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.
Sur cette vue : COLLIER Lave-Linge JOINT-MEUBLE (repère 133, 9.89 €) · JOINT Lave-Linge CUVE point jaune (repère 141, 16.33 €) · DURITE Lave-Linge BOITE/CUVE (repère 310, 30.32 €) · JOINT Lave-Linge SONDE (repère 311, 7.38 €).
N'essore plus
Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.
Sur cette vue : TACHYMETRE Lave-Linge (repère 351, 27.3 €).
Ne vidange plus
Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.
Sur cette vue : BOUCHON Lave-Linge TUYAU DE VIDANGE (repère 303, 5.6 €) · PORTILLON Lave-Linge POMPE VIDANGE (repère 310) · POMPE Lave-Linge VIDANGE SEULE EAU61383504 (repère 340, 34.35 €) · TUYAU Lave-Linge Pompe de vidange (repère 342, 3.71 €).
Bruit violent à l'essorage
Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.
Sur cette vue : PALIER Lave-Linge COMPLET (repère 125, 39 €) · RESSORT Lave-Linge Inférieur CUVE (repère 410) · RESSORT Lave-Linge Supérieur CUVE (repère 420) · AMORTISSEUR Lave-Linge 100N (repère 610, 26.76 €).
Ne chauffe plus
Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.
Sur cette vue : SONDE Lave-Linge THERMOSTATIQUE (repère 310, 17.16 €) · JOINT Lave-Linge SONDE (repère 311, 7.38 €) · RESISTANCE Lave-Linge 2000W 230V (repère 320, 36.45 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

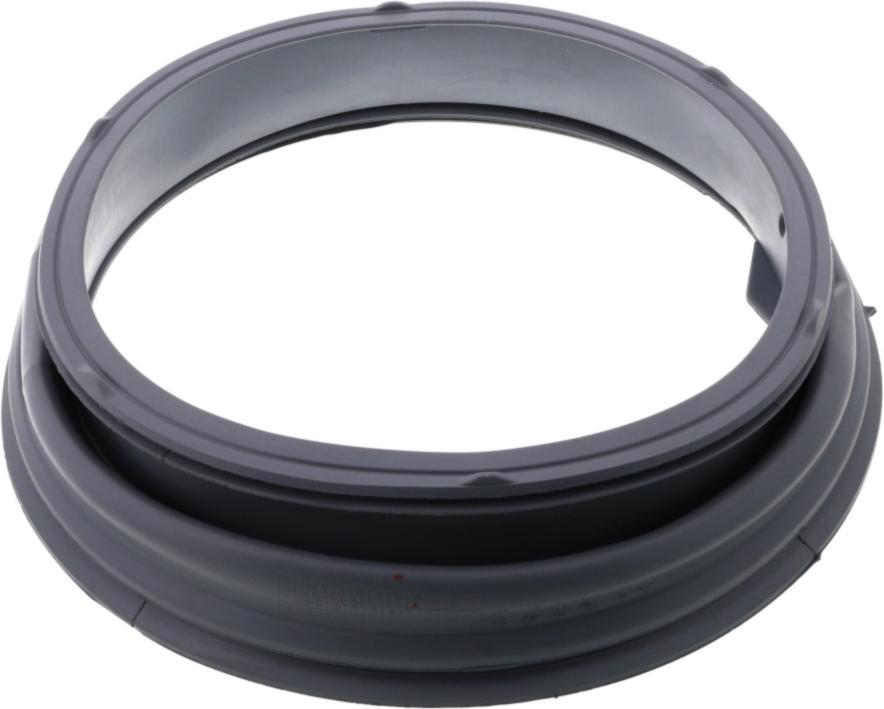

PALIER Lave-Linge COMPLET (repère 125, 39 €) · COLLIER Lave-Linge JOINT-MEUBLE (repère 133, 9.89 €) · JOINT Lave-Linge CUVE point jaune (repère 141, 16.33 €) · SONDE Lave-Linge THERMOSTATIQUE (repère 310, 17.16 €) · JOINT Lave-Linge SONDE (repère 311, 7.38 €) · CORPS Lave-Linge FILTRE DE POMPE (repère 344, 20.92 €) · PLATINE Lave-Linge FILTRE (repère 485, 36.65 €) · JOINT Lave-Linge HUBLOT (repère 510, 150240305.38 €)
