Vue éclatée lave linge LG WD-12270FD WD.12270FD WD12270FD
Découvrez la vue éclatée complète lave linge LG WD-12270FD WD.12270FD WD12270FD, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge LG WD-12270FD WD.12270FD WD12270FD et éviter les pannes imprévues. 67 pièces référencées.
Cette vue éclatée LG WD-12270FD WD.12270FD WD12270FD référence 67 pièces détachées, dont panneau lave-linge arriere, vis lave-linge bridage courte, vis lave-linge bridage longue, avec leur position sur le schéma constructeur.
Réparer son lave-linge LG : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Fuite d'eau

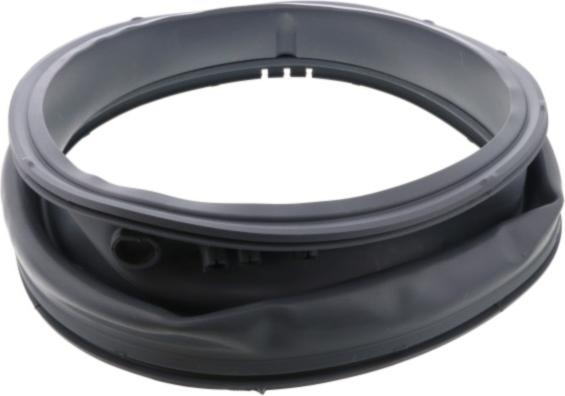

Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.
Sur cette vue : JOINT Lave-Linge ROULEMENT (repère 125, 9.85 €) · COLLIER Lave-Linge AVANT JOINT HUBLOT (repère 133, 11.32 €) · JOINT Lave-Linge CUVE point rouge (repère 141, 28.33 €) · DURITE Lave-Linge BOITE-CUVE (repère 310, 45.42 €).
Ne vidange plus
Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.
Sur cette vue : BOUCHON Lave-Linge TUYAU DE VIDANGE (repère 303, 5.17 €) · POMPE Lave-Linge HANNING DP025-208 (repère 340, 41.85 €) · TUYAU Lave-Linge EVACUATION POMPE (repère 342, 8.06 €) · CORPS Lave-Linge FILTRE DE POMPE (repère 344, 20.61 €).
Bruit violent à l'essorage
Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.
Sur cette vue : ROULEMENT Lave-Linge 6306ZZ BB1-0736DB/+ (repère 121, 19.56 €) · PALIER Lave-Linge COMPLET (repère 122, 37.14 €) · JOINT Lave-Linge ROULEMENT (repère 125, 9.85 €) · RESSORT Lave-Linge SUSPENSION (repère 410, 19.79 €).
Ne chauffe plus
Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.
Sur cette vue : SONDE Lave-Linge THERMOSTATIQUE (repère 310, 15.63 €) · JOINT Lave-Linge SONDE (repère 311, 6.75 €) · RESISTANCE Lave-Linge +SONDE 2000W 230V (repère 320, 49.41 €) · SONDE Lave-Linge (repère 490, 23.24 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
ROULEMENT Lave-Linge 6306ZZ BB1-0736DB/+ (repère 121, 19.56 €) · PALIER Lave-Linge COMPLET (repère 122, 37.14 €) · JOINT Lave-Linge ROULEMENT (repère 125, 9.85 €) · COLLIER Lave-Linge AVANT JOINT HUBLOT (repère 133, 11.32 €) · JOINT Lave-Linge CUVE point rouge (repère 141, 28.33 €) · SONDE Lave-Linge THERMOSTATIQUE (repère 310, 15.63 €) · JOINT Lave-Linge SONDE (repère 311, 6.75 €) · CORPS Lave-Linge FILTRE DE POMPE (repère 344, 20.61 €)
Guides utiles
Lave-linge qui fuit : le diagnostic pas à pas avec la vue éclatée
Lave-linge qui n'essore plus : charbons, condensateur ou roulements ?
Comment trouver la référence exacte d'une pièce détachée
Liste des pièces détachées
