Vue éclatée lave linge LG WD-1245FB WD.1245FB WD1245FB
Découvrez la vue éclatée complète lave linge LG WD-1245FB WD.1245FB WD1245FB, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge LG WD-1245FB WD.1245FB WD1245FB et éviter les pannes imprévues. 36 pièces référencées.

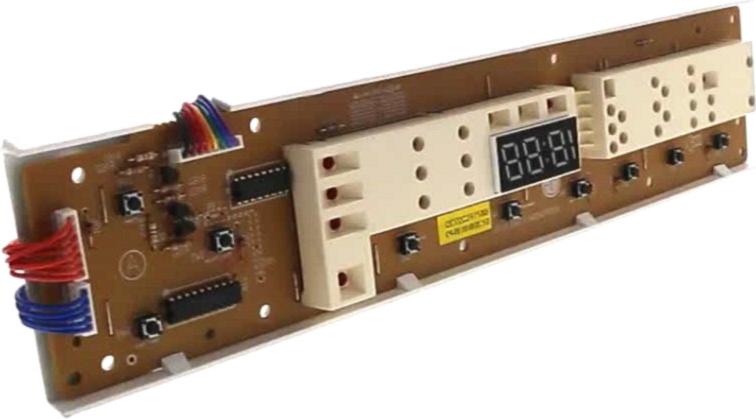

Cette vue éclatée LG WD-1245FB WD.1245FB WD1245FB référence 36 pièces détachées, dont panneau lave-linge arriere, tambour lave-linge, platine lave-linge display, avec leur position sur le schéma constructeur.
Réparer son lave-linge LG : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Fuite d'eau
Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.
Sur cette vue : DURITE Lave-Linge BOITE/CUVE (repère 310, 31.53 €) · DURITE Lave-Linge BAC LESSIVE (repère 321, 14.34 €) · COLLIER Lave-Linge (repère 462, 8.2 €) · COLLIER Lave-Linge DURITE BAC CUVE (repère 464, 5.52 €).
N'essore plus
Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.
Sur cette vue : COURROIE Lave-Linge 1182PJE5 (repère 210, 36.51 €).
Ne vidange plus
Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.
Sur cette vue : BOUCHON Lave-Linge TUYAU DE VIDANGE (repère 303, 6.18 €) · PORTE Lave-Linge Pompe de vidange (repère 310, 14.1 €) · POMPE Lave-Linge HANNING DP025-208 (repère 340, 46.37 €) · TUYAU Lave-Linge Pompe de vidange (repère 342, 6.11 €).
Bruit violent à l'essorage
Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.
Sur cette vue : PALIER Lave-Linge COMPLET (repère 125, 40.08 €) · AMORTISSEUR Lave-Linge 100N (repère 610, 24.43 €) · AXE Lave-Linge AMORTISSEUR (repère 611, 6.21 €).
Ne chauffe plus
Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.
Sur cette vue : SONDE Lave-Linge THERMOSTATIQUE (repère 310, 32.38 €) · RESISTANCE Lave-Linge 2000W 230V (repère 320, 37.89 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
PALIER Lave-Linge COMPLET (repère 125, 40.08 €) · COURROIE Lave-Linge 1182PJE5 (repère 210, 36.51 €) · SONDE Lave-Linge THERMOSTATIQUE (repère 310, 32.38 €) · JOINT Lave-Linge HUBLOT (repère 510) · COLLIER Lave-Linge JOINT HUBLOT (repère 530, 14.85 €) · AMORTISSEUR Lave-Linge 100N (repère 610, 24.43 €) · AXE Lave-Linge AMORTISSEUR (repère 611, 6.21 €)
Guides utiles
Lave-linge qui fuit : le diagnostic pas à pas avec la vue éclatée
Lave-linge qui n'essore plus : charbons, condensateur ou roulements ?
Comment trouver la référence exacte d'une pièce détachée
Liste des pièces détachées
