Réparer son réfrigérateur et congélateur DE DIETRICH : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne refroidit plus assez
Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.

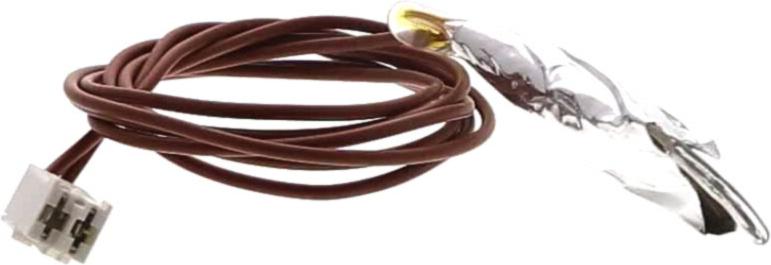

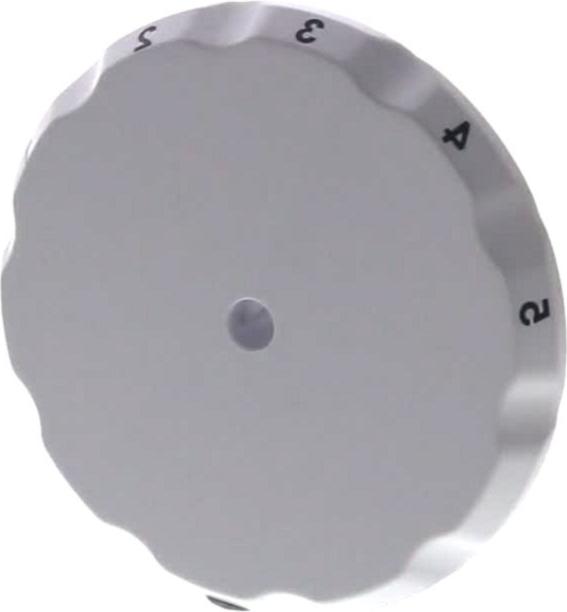

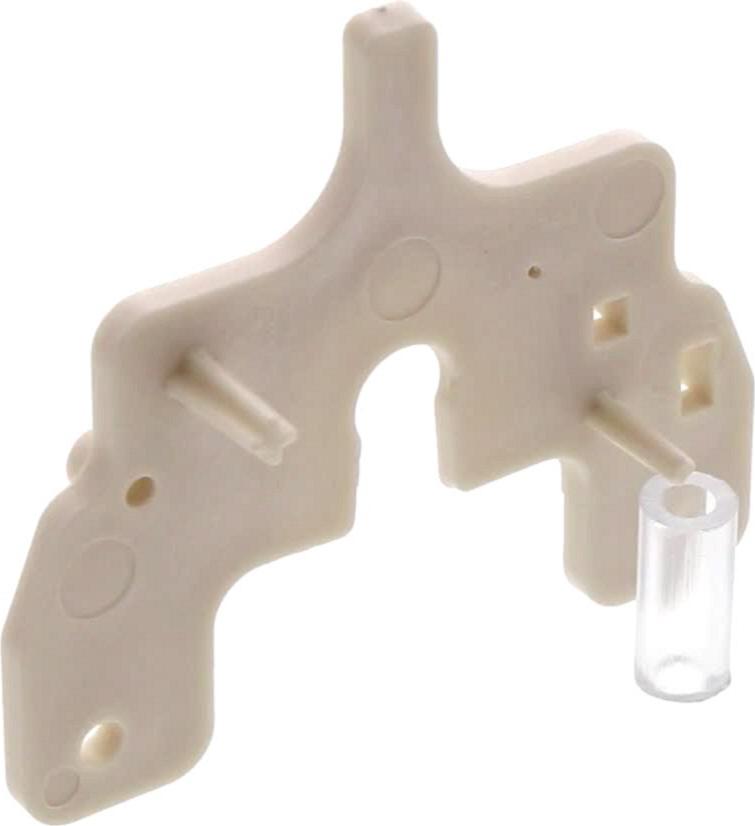

Sur cette vue : SUPPORT Froid THERMOSTAT (repère 213, 7.52 €) · MANETTE Froid THERMOSTAT 1-5 VBE6355 2 (repère 215, 33.74 €) · CACHE Froid TROU Interrupteur BOITE Thermostat (repère 216, 2.47 €) · Thermostat Froid FUSIBLE BI-METAL (repère 221, 36.86 €).
Givre ou panne de dégivrage (No Frost)
Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.
Sur cette vue : TIGE Froid DEGIVRAGE NOIR VBE0064 (repère 110, 2.31 €) · MOTEUR Froid VENTILATEUR DC 12V NMB 09225SS-12K-FA NIDEC T92T12MS5A7-51 0.09A (repère 219, 27.17 €) · RESISTANCE Froid 120W 2761 (repère 224, 51.25 €) · BOITE Froid MOTEUR VENTILATEUR 590 VBE2733 99602174 (repère 228, 9.83 €).
Bruit ou ventilation défaillante
Le ventilateur qui brasse l'air froid peut être bloqué par le givre ou user ses paliers : on doit l'entendre souffler porte fermée.

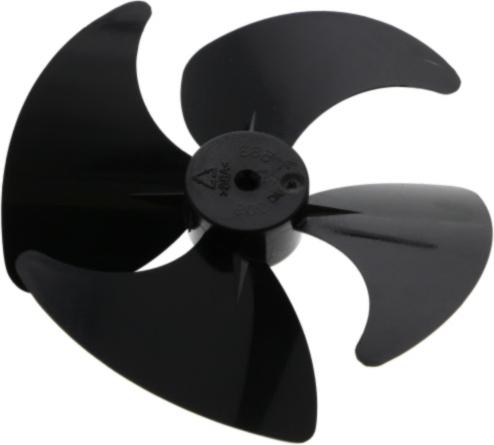

Sur cette vue : MOTEUR Froid VENTILATEUR DC 12V NMB 09225SS-12K-FA NIDEC T92T12MS5A7-51 0.09A (repère 219, 27.17 €) · MOTEUR Froid Ventilation Congélateur BG2012 5531008052 SENS HORAIRE CW 220v (repère 226, 63.08 €) · BOITE Froid MOTEUR VENTILATEUR 590 VBE2733 99602174 (repère 228, 9.83 €) · TURBINE Froid MOTEUR VENTILATEUR 100mm SENS HORAIRE CW (repère 229, 13.41 €).
Joint et fermeture
Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.
Sur cette vue : CHARNIERE Froid Supérieur Droit ou Gauche 1400 AXE=11mm (repère 103, 14.24 €) · CHARNIERE Froid CENTRALE 2600 (repère 112, 14.85 €) · AXE Froid Charnière Inférieur (repère 120, 5.02 €) · GLISSIERE Froid SUR PORTE 1400 SW (repère 123, 7.69 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Froid ETANCHEITE MEUBLE (repère 125, 13.91 €) · SUPPORT Froid THERMOSTAT (repère 213, 7.52 €) · MANETTE Froid THERMOSTAT 1-5 VBE6355 2 (repère 215, 33.74 €) · CACHE Froid TROU Interrupteur BOITE Thermostat (repère 216, 2.47 €) · Thermostat Froid FUSIBLE BI-METAL (repère 221, 36.86 €) · FUSIBLE Froid THERMIQUE 72°C 10/250 70°C 6/250 TF2 NOVA (repère 222, 17.32 €) · JOINT Froid Réfrigérateur 2761 I SW (repère 301, 39.26 €) · JOINT Froid Congélateur 2761 I SW (repère 307, 34.54 €)
