Vue éclatée réfrigérateur DE DIETRICH DRS1329J DRS1329J1

Découvrez la vue éclatée complète réfrigérateur DE DIETRICH DRS1329J DRS1329J1, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur DE DIETRICH DRS1329J DRS1329J1 et éviter les pannes imprévues. 30 pièces référencées.

Cette vue éclatée DE DIETRICH DRS1329J DRS1329J1 référence 30 pièces détachées, dont cache froid vis, dessus froid bac legumes 472*280, ampoule froid 15w e14, avec leur position sur le schéma constructeur.

Réparer son réfrigérateur et congélateur DE DIETRICH : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne refroidit plus assez

Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.

Sur cette vue : GACHE Froid BOITIER Thermostat (repère 1043, 16.32 €).

Joint et fermeture

Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.

Sur cette vue : GLISSIERE Froid HABILLAGE PORTE (repère 113, 16.34 €) · JOINT Froid PORTE Réfrigérateur (repère 336, 95.13 €) · CHARNIERE Froid SUPERIEURE (repère 1054, 23.52 €) · CHARNIERE Froid INFERIEURE (repère 1055, 25.09 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

JOINT Froid PORTE Réfrigérateur (repère 336, 95.13 €) · GACHE Froid BOITIER Thermostat (repère 1043, 16.32 €) · JOINT Froid PORTE FREEZER (repère 1083, 130.93 €)

Guides utiles

Réfrigérateur qui ne refroidit plus : comprendre le circuit du froid
Comment trouver la référence exacte d'une pièce détachée
Le bonus réparation : comment en profiter pour votre électroménager

Assistant réparation Assistant IA

Liste des pièces détachées

CACHE Froid VIS
CACHE Froid VIS
Position : 1
Prix indicatif : 5.35 €
DESSUS Froid BAC LEGUMES 472*280
DESSUS Froid BAC LEGUMES 472*280
Position : 22
Prix indicatif : 29.48 €
AMPOULE Froid 15W E14
AMPOULE Froid 15W E14
Position : 33
Prix indicatif : 3.18 €
DESHYDRATEUR Froid 3 VOIES
DESHYDRATEUR Froid 3 VOIES
Position : 35
Prix indicatif : 9.11 €
GLISSIERE Froid HABILLAGE PORTE
GLISSIERE Froid HABILLAGE PORTE
Position : 113
Prix indicatif : 16.34 €
CACHE Froid LUMIERE
CACHE Froid LUMIERE
Position : 193
Prix indicatif : 18.22 €
CABLE Alimentation
CABLE Alimentation
Position : 209
Prix indicatif : 21.04 €
JOINT Froid PORTE Réfrigérateur
JOINT Froid PORTE Réfrigérateur
Position : 336
Prix indicatif : 95.13 €
RESSORT Froid POIGNEE
RESSORT Froid POIGNEE
Position : 597
Prix indicatif : 22.7 €
COUVERCLE Froid Balconnnet Supérieur
COUVERCLE Froid Balconnnet Supérieur
Position : 1021
Prix indicatif : 60.95 €
BALCONNET Froid CENTRAL
BALCONNET Froid CENTRAL
Position : 1022
Prix indicatif : 25.2 €
BALCONNET Froid BOUTEILLES
BALCONNET Froid BOUTEILLES
Position : 1023
Prix indicatif : 25.67 €
BALCONNET Froid SUPERIEUR 431*120*100
BALCONNET Froid SUPERIEUR 431*120*100
Position : 1024
Prix indicatif : 32.32 €
GACHE Froid BOITIER Thermostat
GACHE Froid BOITIER Thermostat
Position : 1043
Prix indicatif : 16.32 €
CHARNIERE Froid SUPERIEURE
CHARNIERE Froid SUPERIEURE
Position : 1054
Prix indicatif : 23.52 €
CHARNIERE Froid INFERIEURE
CHARNIERE Froid INFERIEURE
Position : 1055
Prix indicatif : 25.09 €
CLAYETTE Froid VERRE 471*288
CLAYETTE Froid VERRE 471*288
Position : 1057
Prix indicatif : 40.86 €
CLAYETTE Froid 1/2 ARRIERE
CLAYETTE Froid 1/2 ARRIERE
Position : 1058
Prix indicatif : 60.39 €
CLAYETTE Froid 1/2 AVANT 474*144
CLAYETTE Froid 1/2 AVANT 474*144
Position : 1059
Prix indicatif : 69.92 €
JOINT Froid PORTE FREEZER
JOINT Froid PORTE FREEZER
Position : 1083
Prix indicatif : 130.93 €
CHARNIERE Froid Inférieur PORTE FREEZER
CHARNIERE Froid Inférieur PORTE FREEZER
Position : 1084
Prix indicatif : 13.07 €
BAC Froid LEGUMES TRANSPARENT CLAIR 435*166*390
BAC Froid LEGUMES TRANSPARENT CLAIR 435*166*390
Position : 1085
Prix indicatif : 100.02 €
BAC Froid LEGUMES INFERIEUR TRANSPARENT CLAIR 435*207*276
BAC Froid LEGUMES INFERIEUR TRANSPARENT CLAIR 435*207*276
Position : 1086
Prix indicatif : 48.28 €
PORTE Froid FREEZER BLANC 462*330*55 (348 AVEC AXES D8MM)
PORTE Froid FREEZER BLANC 462*330*55 (348 AVEC AXES D8MM)
Position : 1088
Prix indicatif : 72.55 €

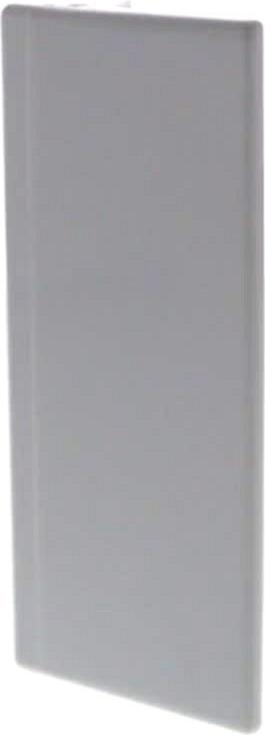

POIGNEE Froid PORTE FREEZER
POIGNEE Froid PORTE FREEZER
Position : 1089
Prix indicatif : 26.27 €

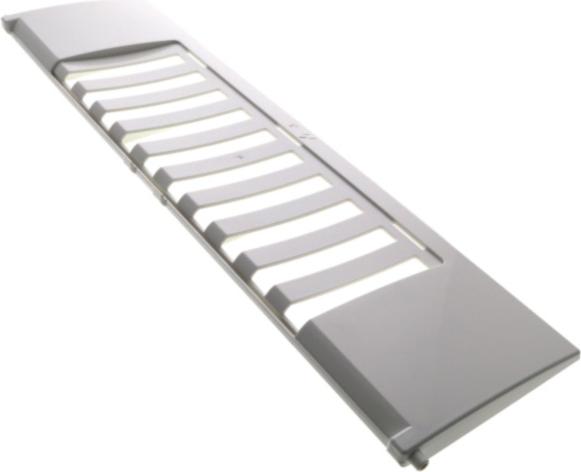

GRILLE Froid HUMIDITE
GRILLE Froid HUMIDITE
Position : 1090
GLISSIERE Froid Supérieur DROITE BAC LEGUMES E
GLISSIERE Froid Supérieur DROITE BAC LEGUMES E
Position : 1094
GLISSIERE Froid Supérieur GAUCHE BAC LEGUMES
GLISSIERE Froid Supérieur GAUCHE BAC LEGUMES
Position : 1095
GLISSIERE Froid Inférieur GAUCHE BAC LEGUMES
GLISSIERE Froid Inférieur GAUCHE BAC LEGUMES
Position : 1096
Prix indicatif : 61.56 €
GLISSIERE Froid Inférieur GAUCHE BAC LEGUMES
GLISSIERE Froid Inférieur GAUCHE BAC LEGUMES
Position : 1097
