Vue éclatée four DE DIETRICH FW4834F1 FW4834F12

Name: DE DIETRICH FW4834F1 FW4834F12
Brand: DE DIETRICH
SKU: FW4834F1 FW4834F12

Découvrez la vue éclatée complète four DE DIETRICH FW4834F1 FW4834F12, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre four. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre four DE DIETRICH FW4834F1 FW4834F12 et éviter les pannes imprévues. 15 pièces référencées.

Cette vue éclatée DE DIETRICH FW4834F1 FW4834F12 référence 15 pièces détachées, dont poignee four porte four blanche 443mm, joint four porte double vitre, joint four porte, avec leur position sur le schéma constructeur.

Réparer son four et cuisinière DE DIETRICH : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne chauffe plus (ou plus assez)

Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.

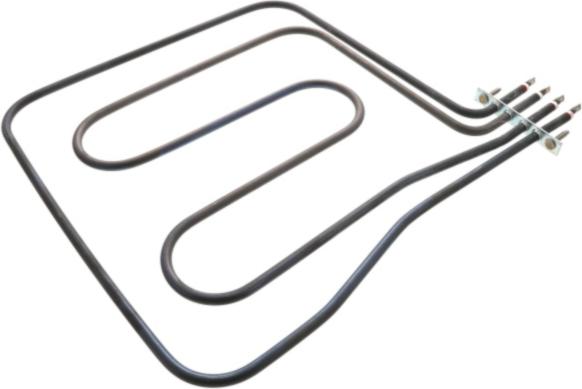

Sur cette vue : GRILLE Four FOUR 436*362 (réf. 97714016, 62.56 €) · Résistance Four GRILL 1700W (réf. 97753456, 46.65 €) · RESISTANCE Four CT 2500W (réf. 97753524, 48.42 €) · Résistance Four SOLE Intérieure 2000W (réf. 97753555, 60.69 €).

Disjonction à la chauffe

Un four qui fait sauter le différentiel dès la montée en température a presque toujours une résistance à la masse : mesurez la continuité entre chaque cosse et la carcasse.

Sur cette vue : Résistance Four GRILL 1700W (réf. 97753456, 46.65 €) · RESISTANCE Four CT 2500W (réf. 97753524, 48.42 €) · Résistance Four SOLE Intérieure 2000W (réf. 97753555, 60.69 €).

Sécurités et régulation

Le thermostat de sécurité coupe tout en cas de surchauffe, souvent à cause d'un ventilateur de refroidissement encrassé. La sonde de température qui dérive fausse les cuissons avant de bloquer l'appareil.

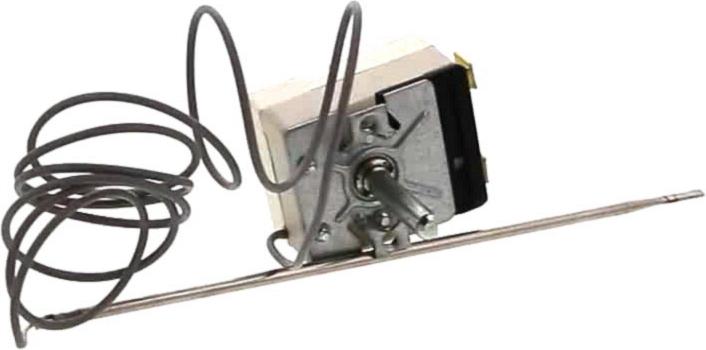

Sur cette vue : THERMOSTAT Four 55.13062.140 (réf. 95363309, 65.63 €).

Porte et joint

Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.

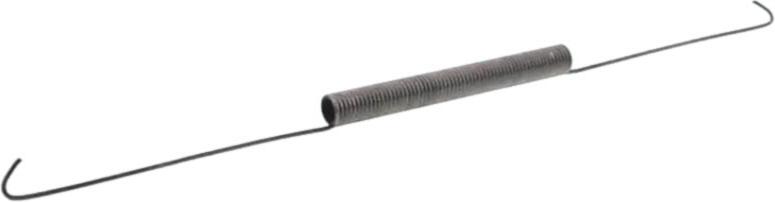

Sur cette vue : JOINT Four Porte DOUBLE VITRE (réf. 95047176, 33.33 €) · JOINT Four PORTE (réf. 95047177, 39.33 €) · RESSORT Four CHARNIERE PORTE FOUR (réf. 97740189) · VITRE Four Extérieure (réf. 97751722, 94.76 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

JOINT Four Porte DOUBLE VITRE (réf. 95047176, 33.33 €) · JOINT Four PORTE (réf. 95047177, 39.33 €) · THERMOSTAT Four 55.13062.140 (réf. 95363309, 65.63 €)
