Vue éclatée four DE DIETRICH DOV499XD1 DOV499XD11

Name: DE DIETRICH DOV499XD1 DOV499XD11
Brand: DE DIETRICH
SKU: DOV499XD1 DOV499XD11

Découvrez la vue éclatée complète four DE DIETRICH DOV499XD1 DOV499XD11, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre four. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre four DE DIETRICH DOV499XD1 DOV499XD11 et éviter les pannes imprévues. 21 pièces référencées.

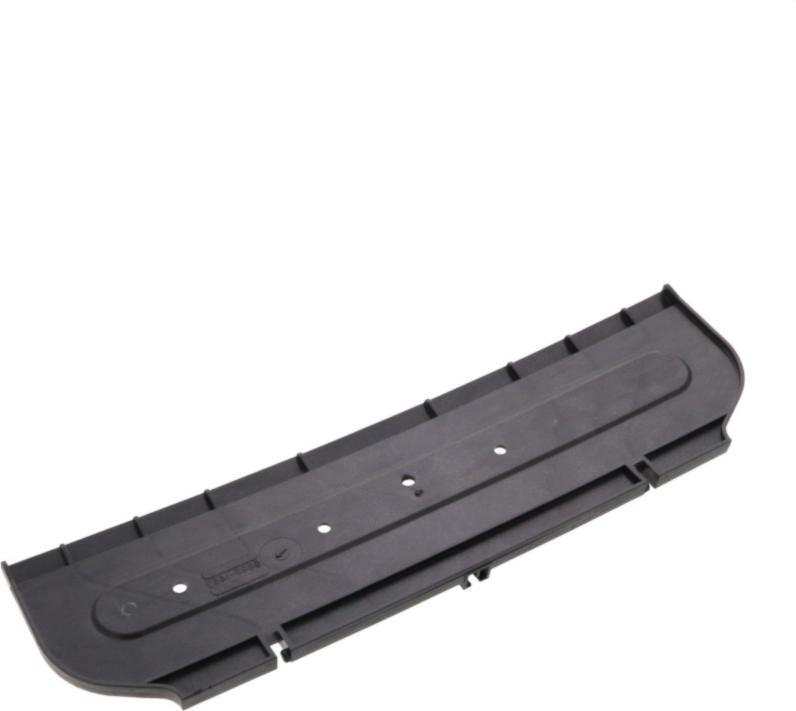

Cette vue éclatée DE DIETRICH DOV499XD1 DOV499XD11 référence 21 pièces détachées, dont joint four clapet reservoir, sonde four activeur thermo electrique, clapet four, avec leur position sur le schéma constructeur.

Réparer son four et cuisinière DE DIETRICH : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne chauffe plus (ou plus assez)

Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.

Sur cette vue : RESISTANCE Four GENERATEUR (repère 144, 115.27 €) · GRILLE Four FOUR 375*308 (repère 238, 72.52 €).

Disjonction à la chauffe

Un four qui fait sauter le différentiel dès la montée en température a presque toujours une résistance à la masse : mesurez la continuité entre chaque cosse et la carcasse.

Sur cette vue : RESISTANCE Four GENERATEUR (repère 144, 115.27 €).

Sécurités et régulation

Le thermostat de sécurité coupe tout en cas de surchauffe, souvent à cause d'un ventilateur de refroidissement encrassé. La sonde de température qui dérive fausse les cuissons avant de bloquer l'appareil.

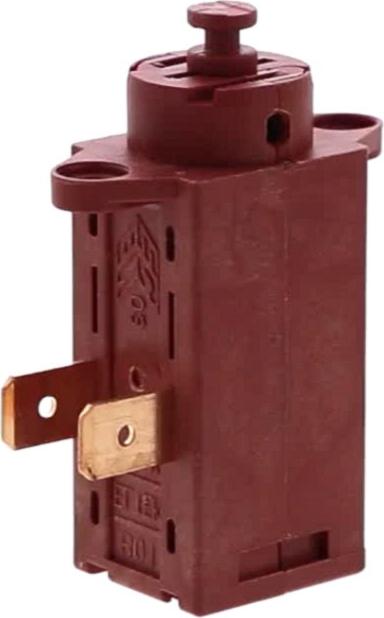

Sur cette vue : SONDE Four ACTIVEUR THERMO ELECTRIQUE (repère 102, 49.18 €).

Porte et joint

Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.

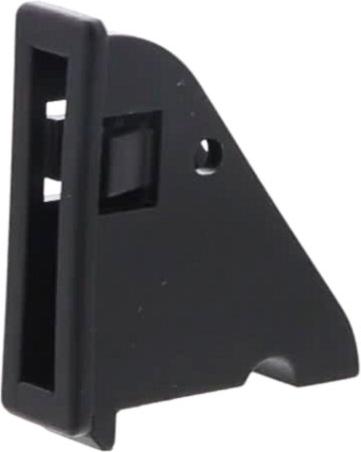

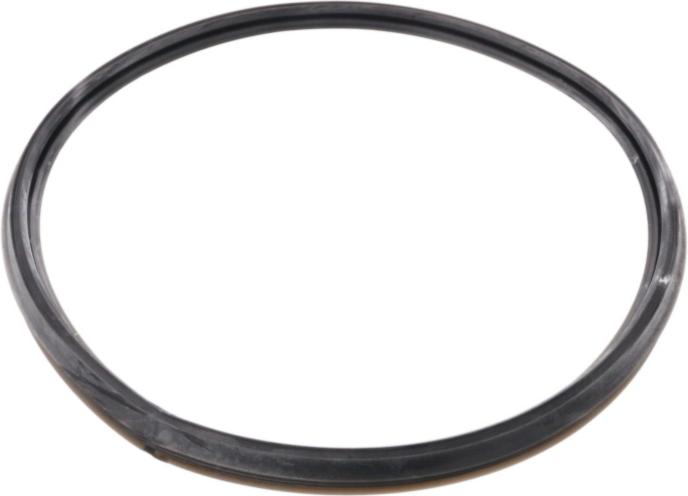

Sur cette vue : JOINT Four CLAPET RESERVOIR (21.86 €) · JOINT Four GENERATEUR (repère 145, 72.22 €) · GUIDE Four CHARNIERE (repère 146, 33.91 €) · CHARNIERE Four Gauche Porte FOUR (repère 220, 46.03 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

JOINT Four CLAPET RESERVOIR (21.86 €) · JOINT Four GENERATEUR (repère 145, 72.22 €) · CONDENSATEUR Four ANTIPARASITE 16MBFG5 FLCR480501E (repère 224, 23.49 €)
