Vue éclatée four COOKE & LEWIS CLOV65

Name: COOKE & LEWIS CLOV65
Brand: COOKE & LEWIS
SKU: CLOV65

Découvrez la vue éclatée complète four COOKE & LEWIS CLOV65, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre four. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre four COOKE & LEWIS CLOV65 et éviter les pannes imprévues. 24 pièces référencées.

Cette vue éclatée COOKE & LEWIS CLOV65 référence 24 pièces détachées, dont butee four porte four *2*, fixation cuisinière poignee, cable four alimentation, avec leur position sur le schéma constructeur.

Réparer son four et cuisinière COOKE & LEWIS : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne chauffe plus (ou plus assez)

Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.

Sur cette vue : GRILLE Four FOUR 473*359 (repère 12, 42.98 €) · RESISTANCE Four SUPERIEURE (repère 61, 50.52 €) · RESISTANCE Four C/T 2000W MD1410 3 (repère 62, 41.99 €).

Disjonction à la chauffe

Un four qui fait sauter le différentiel dès la montée en température a presque toujours une résistance à la masse : mesurez la continuité entre chaque cosse et la carcasse.

Sur cette vue : RESISTANCE Four SUPERIEURE (repère 61, 50.52 €) · RESISTANCE Four C/T 2000W MD1410 3 (repère 62, 41.99 €).

Sécurités et régulation

Le thermostat de sécurité coupe tout en cas de surchauffe, souvent à cause d'un ventilateur de refroidissement encrassé. La sonde de température qui dérive fausse les cuissons avant de bloquer l'appareil.

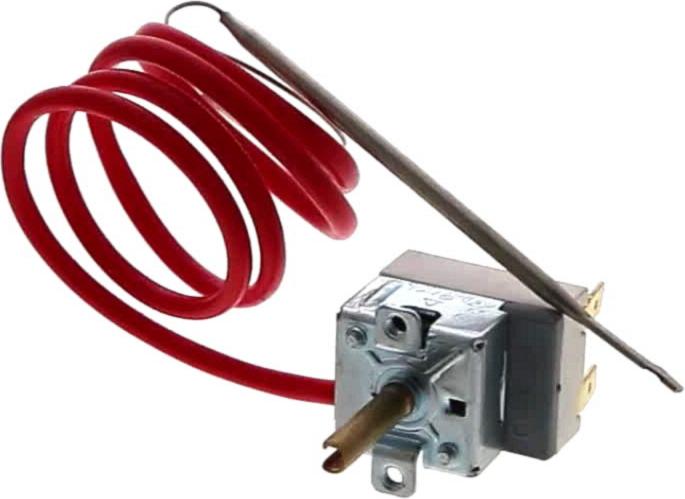

Sur cette vue : THERMOSTAT Cuisinière WYF-260-0020 (repère 15, 37.84 €) · THERMOSTAT Cuisinière SECURITE (repère 21, 25.92 €) · THERMOSTAT Cuisinière 55°C (repère 21, 20.36 €).

Porte et joint

Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.

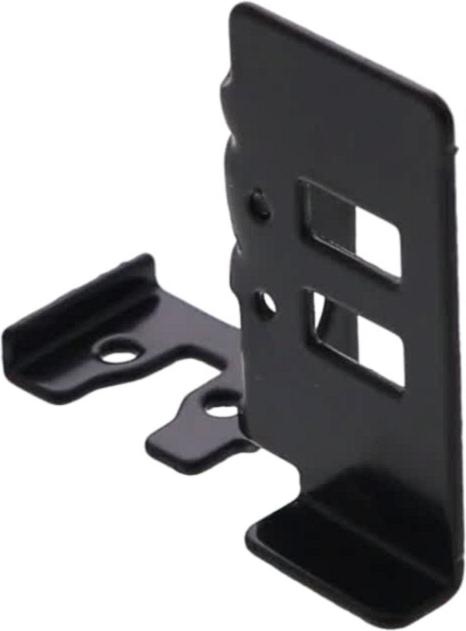

Sur cette vue : CHARNIERE Cuisinière PORTE Droit ou Gauche (repère 11, 29.97 €) · PROFIL Cuisinière Supérieur VITRE (repère 20, 19.5 €) · JOINT Cuisinière PORTE 4 CROCHETS 430*320 (repère 35, 35.15 €) · LOGEMENT Cuisinière CHARNIERE DROIT (repère 35, 10.83 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

THERMOSTAT Cuisinière WYF-260-0020 (repère 15, 37.84 €) · THERMOSTAT Cuisinière SECURITE (repère 21, 25.92 €) · THERMOSTAT Cuisinière 55°C (repère 21, 20.36 €) · JOINT Cuisinière PORTE 4 CROCHETS 430*320 (repère 35, 35.15 €)
