Vue éclatée four COOKE & LEWIS AK500-5D-2G-FS 699283

Name: COOKE & LEWIS AK500-5D-2G-FS 699283
Brand: COOKE & LEWIS
SKU: AK500-5D-2G-FS 699283

Découvrez la vue éclatée complète four COOKE & LEWIS AK500-5D-2G-FS 699283, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre four. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre four COOKE & LEWIS AK500-5D-2G-FS 699283 et éviter les pannes imprévues. 9 pièces référencées.

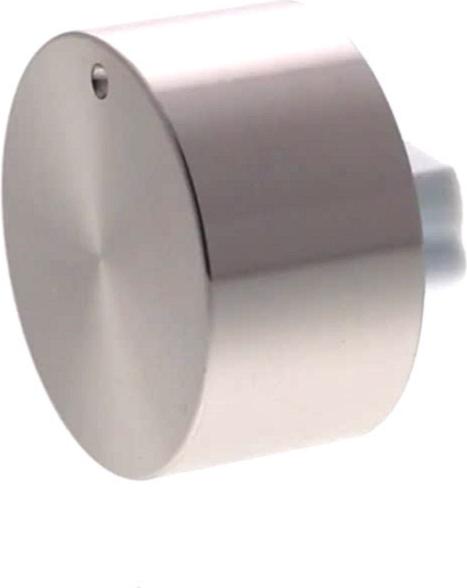

Cette vue éclatée COOKE & LEWIS AK500-5D-2G-FS 699283 référence 9 pièces détachées, dont manette four inox, charniere four porte, clips cuisinière charniere, avec leur position sur le schéma constructeur.

Réparer son four et cuisinière COOKE & LEWIS : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne chauffe plus (ou plus assez)

Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.

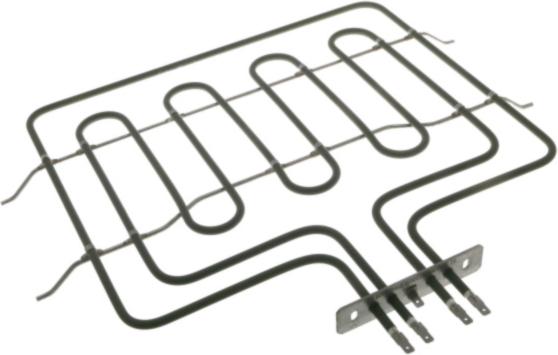

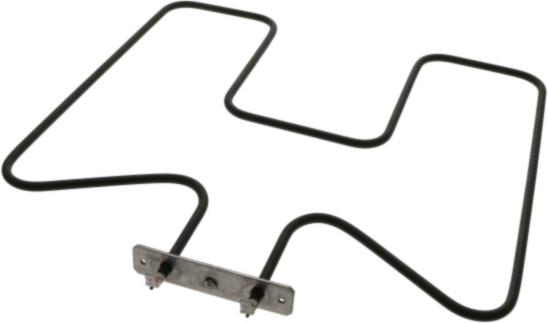

Sur cette vue : RESISTANCE Cuisinière SUPERIEURE 1350+900 2101YS (repère 18, 75.28 €) · RESISTANCE Cuisinière INFERIEURE 1300W (repère 49, 41.34 €).

Disjonction à la chauffe

Un four qui fait sauter le différentiel dès la montée en température a presque toujours une résistance à la masse : mesurez la continuité entre chaque cosse et la carcasse.

Sur cette vue : RESISTANCE Cuisinière SUPERIEURE 1350+900 2101YS (repère 18, 75.28 €) · RESISTANCE Cuisinière INFERIEURE 1300W (repère 49, 41.34 €).

Sécurités et régulation

Le thermostat de sécurité coupe tout en cas de surchauffe, souvent à cause d'un ventilateur de refroidissement encrassé. La sonde de température qui dérive fausse les cuissons avant de bloquer l'appareil.

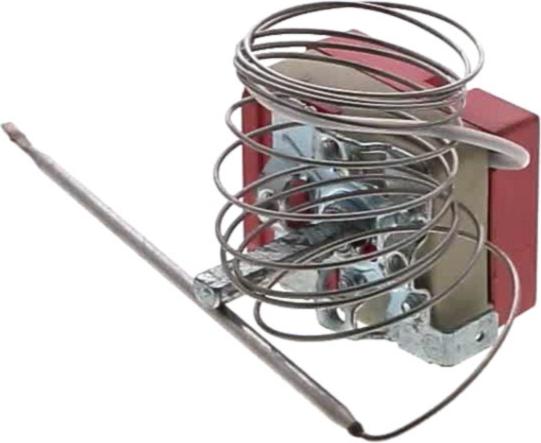

Sur cette vue : THERMOSTAT Four WY250-755-21A M102230031041-190412 (repère 26, 32.82 €) · THERMOSTAT Four SECURITE 16A 125° RS 2 KSD166 (repère 33, 19.59 €) · THERMOSTAT Cuisinière SECURITE T1/33 250V-16A 125 (repère 42, 18.56 €).

Porte et joint

Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.

Sur cette vue : CHARNIERE Four PORTE (repère 10, 30.71 €) · CLIPS Cuisinière CHARNIERE (repère 12, 4.07 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

THERMOSTAT Four WY250-755-21A M102230031041-190412 (repère 26, 32.82 €) · THERMOSTAT Four SECURITE 16A 125° RS 2 KSD166 (repère 33, 19.59 €) · THERMOSTAT Cuisinière SECURITE T1/33 250V-16A 125 (repère 42, 18.56 €)
