Vue éclatée four COOKE & LEWIS CLPYRO72

Name: COOKE & LEWIS CLPYRO72
Brand: COOKE & LEWIS
SKU: CLPYRO72

Découvrez la vue éclatée complète four COOKE & LEWIS CLPYRO72, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre four. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre four COOKE & LEWIS CLPYRO72 et éviter les pannes imprévues. 18 pièces référencées.

Cette vue éclatée COOKE & LEWIS CLPYRO72 référence 18 pièces détachées, dont kit four installation, fixation cuisinière poignee, cable four alimentation, avec leur position sur le schéma constructeur.

Réparer son four et cuisinière COOKE & LEWIS : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne chauffe plus (ou plus assez)

Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.

Sur cette vue : GRILLE Four FOUR (repère 12, 105.28 €) · RESISTANCE Four INFERIEURE 1000W (repère 54, 38.18 €) · RESISTANCE Four SUPERIEURE 900+1300W (repère 61, 56.68 €) · RESISTANCE Four CHALEUR TOURNANTE (repère 62, 57.62 €).

Disjonction à la chauffe

Un four qui fait sauter le différentiel dès la montée en température a presque toujours une résistance à la masse : mesurez la continuité entre chaque cosse et la carcasse.

Sur cette vue : RESISTANCE Four INFERIEURE 1000W (repère 54, 38.18 €) · RESISTANCE Four SUPERIEURE 900+1300W (repère 61, 56.68 €) · RESISTANCE Four CHALEUR TOURNANTE (repère 62, 57.62 €).

Sécurités et régulation

Le thermostat de sécurité coupe tout en cas de surchauffe, souvent à cause d'un ventilateur de refroidissement encrassé. La sonde de température qui dérive fausse les cuissons avant de bloquer l'appareil.

Sur cette vue : SONDE Four TEMPERATURE (repère 20, 58.59 €).

Porte et joint

Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.

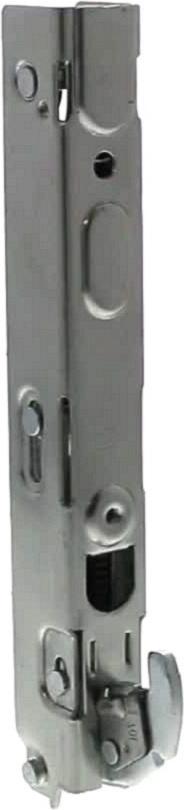

Sur cette vue : CHARNIERE Four (repère 11, 38.05 €) · VITRE Four INTERIEURE 540*425 (repère 13, 105.33 €) · VERROU Four PORTE (repère 14, 86.54 €) · JOINT Four PORTE (repère 35, 43.21 €).
