Vue éclatée four COOKE & LEWIS CLMF2BK-C CLMF2BK.C CLMF2BKC 505293105

Name: COOKE & LEWIS CLMF2BK-C CLMF2BK.C CLMF2BKC 505293105
Brand: COOKE & LEWIS
SKU: CLMF2BK-C CLMF2BK.C CLMF2BKC 505293105

Découvrez la vue éclatée complète four COOKE & LEWIS CLMF2BK-C CLMF2BK.C CLMF2BKC 505293105, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre four. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre four COOKE & LEWIS CLMF2BK-C CLMF2BK.C CLMF2BKC 505293105 et éviter les pannes imprévues. 16 pièces référencées.

Cette vue éclatée COOKE & LEWIS CLMF2BK-C CLMF2BK.C CLMF2BKC 505293105 référence 16 pièces détachées, dont porte four complete 593*460, joint four porte four 4 crochets 410*314, moteur four chaleur tournante, avec leur position sur le schéma constructeur.

Réparer son four et cuisinière COOKE & LEWIS : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne chauffe plus (ou plus assez)

Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.

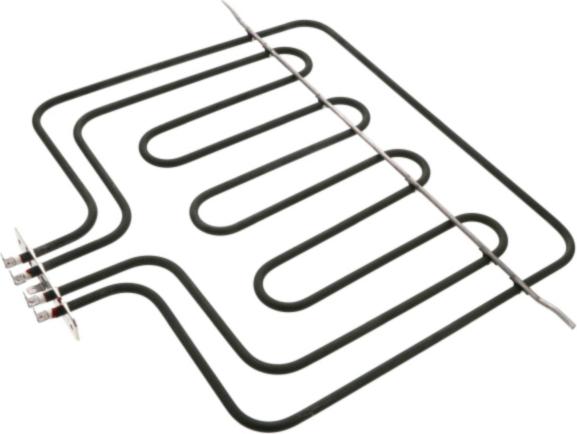

Sur cette vue : RESISTANCE Four RONDE 2300W CHALEUR TOURNANTE (repère 4, 58.89 €) · RESISTANCE Four GRILL 1650/700W (repère 13, 53.15 €) · RESISTANCE Four SOLE 1300W (repère 29, 33.83 €).

Disjonction à la chauffe

Un four qui fait sauter le différentiel dès la montée en température a presque toujours une résistance à la masse : mesurez la continuité entre chaque cosse et la carcasse.

Sécurités et régulation

Le thermostat de sécurité coupe tout en cas de surchauffe, souvent à cause d'un ventilateur de refroidissement encrassé. La sonde de température qui dérive fausse les cuissons avant de bloquer l'appareil.

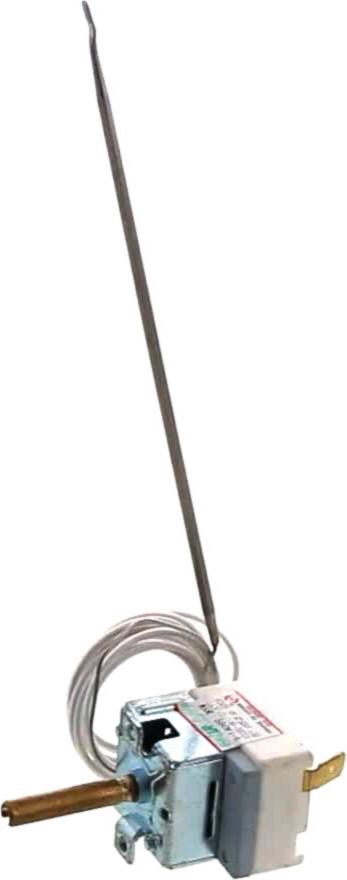

Sur cette vue : THERMOSTAT Four 115°C (repère 9, 20.22 €) · THERMOSTAT Four 80°C (repère 10, 30.14 €) · THERMOSTAT Four WYK 280A1 (hauteur axe 29mm) (repère 17, 32.7 €).

Porte et joint

Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.

Sur cette vue : JOINT Four PORTE FOUR 4 crochets 410*314 (repère 2, 56.88 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

JOINT Four PORTE FOUR 4 crochets 410*314 (repère 2, 56.88 €) · THERMOSTAT Four 115°C (repère 9, 20.22 €) · THERMOSTAT Four 80°C (repère 10, 30.14 €) · THERMOSTAT Four WYK 280A1 (hauteur axe 29mm) (repère 17, 32.7 €)
