Vue éclatée réfrigérateur LIEBHERR KI2423-7A-084
Découvrez la vue éclatée complète réfrigérateur LIEBHERR KI2423-7A-084, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur LIEBHERR KI2423-7A-084 et éviter les pannes imprévues. 36 pièces référencées.
Cette vue éclatée LIEBHERR KI2423-7A-084 référence 36 pièces détachées, dont thermostat froid k59l2677, douille froid lampe, ampoule froid 15w e14 240v rec0007, avec leur position sur le schéma constructeur.
Réparer son réfrigérateur et congélateur LIEBHERR : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne refroidit plus assez
Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.

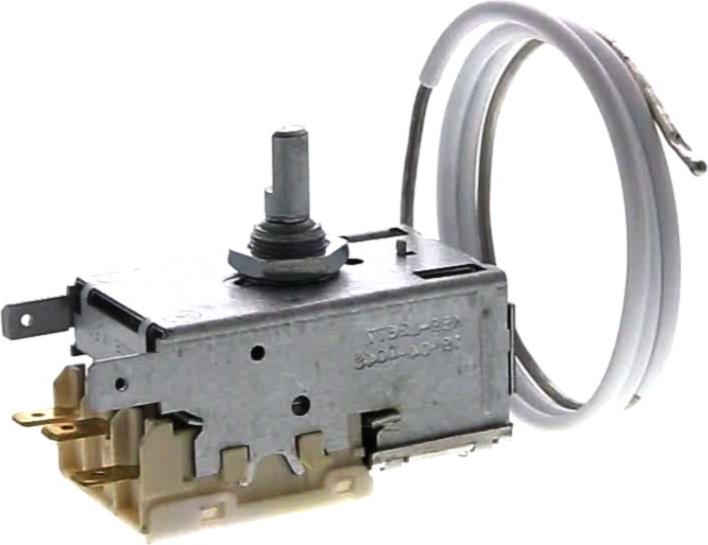

Sur cette vue : Thermostat Froid K59L2677 (repère 10, 161.33 €) · RELAIS Froid DEMARRAGE ASPERA A2BDH EMBRACO A1FM1 (repère 160, 35.27 €) · CONDENSATEUR 2.5UF (repère 165, 12.26 €) · BAC Froid Récupération EAU COMPRESSEUR (repère 170, 12.9 €).
Joint et fermeture
Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.
Sur cette vue : Interrupteur Froid PORTE (repère 130, 33.08 €) · PORTE Froid FREEZER BLANCHE 487*226 (repère 250, 133.1 €) · POIGNEE Froid PORTE FREEZER COMPLETE (repère 270, 26.28 €) · CHARNIERE Froid INFERIEURE PORTE FREEZER (repère 310, 5.52 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

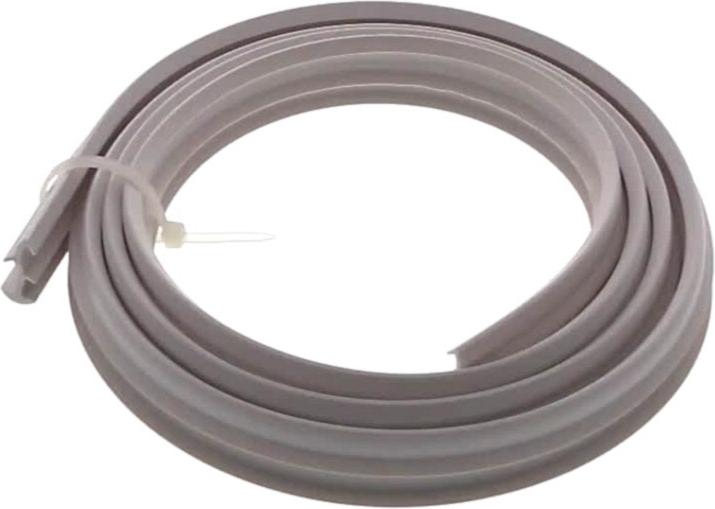

Thermostat Froid K59L2677 (repère 10, 161.33 €) · CONDENSATEUR 2.5UF (repère 165, 12.26 €) · JOINT Froid PORTE Réfrigérateur 1190*525 (repère 690) · JOINT Froid COMPENSATION (repère 770)
Guides utiles
Réfrigérateur qui ne refroidit plus : comprendre le circuit du froid
Comment trouver la référence exacte d'une pièce détachée
Le bonus réparation : comment en profiter pour votre électroménager
Liste des pièces détachées
