Vue éclatée réfrigérateur LIEBHERR CTN3223-20-001 CTN3223.20.001 CTN322320001
Découvrez la vue éclatée complète réfrigérateur LIEBHERR CTN3223-20-001 CTN3223.20.001 CTN322320001, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur LIEBHERR CTN3223-20-001 CTN3223.20.001 CTN322320001 et éviter les pannes imprévues. 53 pièces référencées.
Cette vue éclatée LIEBHERR CTN3223-20-001 CTN3223.20.001 CTN322320001 référence 53 pièces détachées, dont pied froid avant, sonde froid evaporateur réfrigérateur, sonde froid, avec leur position sur le schéma constructeur.
Réparer son réfrigérateur et congélateur LIEBHERR : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne refroidit plus assez
Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.

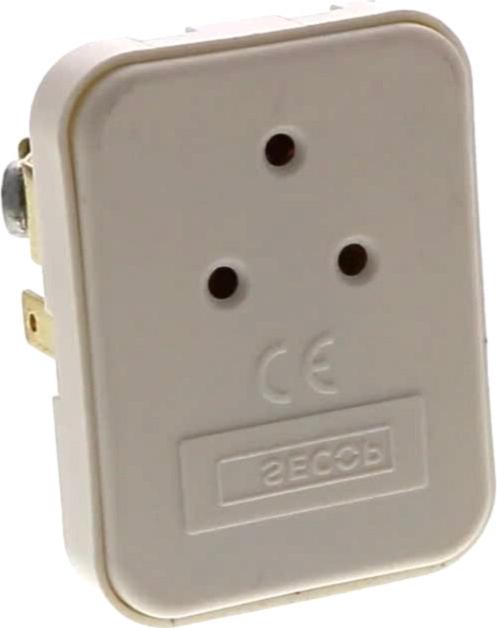

Sur cette vue : RELAIS Froid DEMARRAGE 103N0055 (repère 280, 85.68 €) · CONDENSATEUR Froid 2.5UF +CABLE+DETROMPEUR (repère 290, 46.31 €) · JOINT Froid COMPRESSEUR (repère 300, 7.44 €).
Givre ou panne de dégivrage (No Frost)
Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.
Sur cette vue : SONDE Froid Evaporateur Réfrigérateur (repère 70, 72.38 €) · SONDE Froid (repère 72, 71.91 €) · TURBINE Froid VENTILATEUR (repère 200, 21.01 €) · MOTEUR Froid VENTILATEUR (repère 210, 98.05 €).
Bruit ou ventilation défaillante
Le ventilateur qui brasse l'air froid peut être bloqué par le givre ou user ses paliers : on doit l'entendre souffler porte fermée.
Sur cette vue : TURBINE Froid VENTILATEUR (repère 200, 21.01 €) · MOTEUR Froid VENTILATEUR (repère 210, 98.05 €) · MOTEUR Froid Ventilation (repère 411, 183 €) · JOINT Froid MOTEUR VENT (repère 413, 30.83 €).
Joint et fermeture
Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.
Sur cette vue : JOINT Froid COMPRESSEUR (repère 300, 7.44 €) · JOINT Froid MOTEUR VENT (repère 413, 30.83 €) · VIS Froid GACHE PORTE FREEZER (repère 414, 3.21 €) · CHARNIERE Froid (repère 540, 25.69 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
CONDENSATEUR Froid 2.5UF +CABLE+DETROMPEUR (repère 290, 46.31 €) · JOINT Froid COMPRESSEUR (repère 300, 7.44 €) · JOINT Froid MOTEUR VENT (repère 413, 30.83 €) · JOINT Froid PORTE Réfrigérateur (repère 790, 175.21 €) · KIT Froid MONTAGE JOINT "promo" (repère 795, 35.86 €)
