Vue éclatée réfrigérateur LIEBHERR WKT6451-20E-001

Name: LIEBHERR WKT6451-20E-001
Brand: LIEBHERR
SKU: WKT6451-20E-001

Découvrez la vue éclatée complète réfrigérateur LIEBHERR WKT6451-20E-001, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur LIEBHERR WKT6451-20E-001 et éviter les pannes imprévues. 29 pièces référencées.

Cette vue éclatée LIEBHERR WKT6451-20E-001 référence 29 pièces détachées, dont joint froid porte, thermostat cave à vin k50l5082, bornier froid 6 bornes, avec leur position sur le schéma constructeur.

Réparer son réfrigérateur et congélateur LIEBHERR : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne refroidit plus assez

Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.

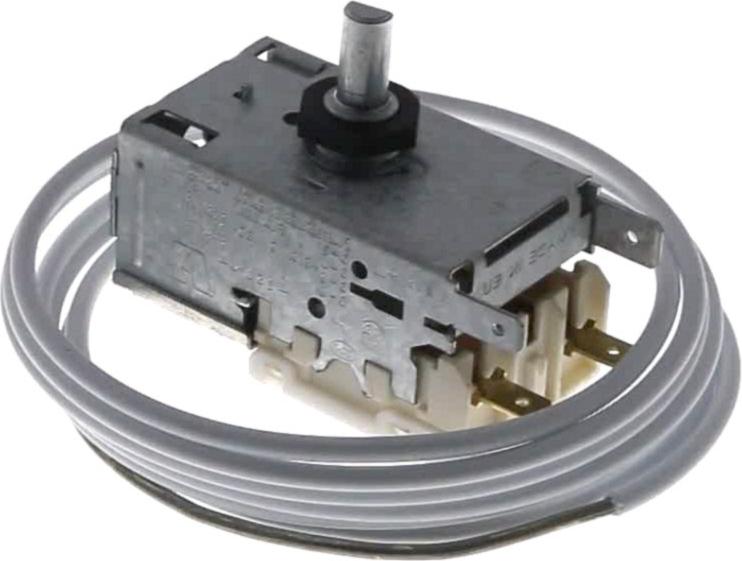

Sur cette vue : THERMOSTAT Cave à vin K50L5082 (repère 50, 57.85 €) · COMPRESSEUR Froid EMBRACO EMT30CDP (repère 440, 307.31 €) · RELAIS Froid DEMARRAGE ASPERA A2BDH EMBRACO A1FM1 (repère 460, 33.66 €) · JOINT Froid COMPRESSEUR (repère 480, 7.6 €).

Givre ou panne de dégivrage (No Frost)

Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.

Sur cette vue : SONDE Froid (repère 170, 76.69 €) · CACHE Froid VENTILATEUR (repère 190, 41.22 €) · MOTEUR Cave à vin VENTILATEUR (repère 230, 84.7 €).

Bruit ou ventilation défaillante

Le ventilateur qui brasse l'air froid peut être bloqué par le givre ou user ses paliers : on doit l'entendre souffler porte fermée.

Sur cette vue : CACHE Froid VENTILATEUR (repère 190, 41.22 €) · SUPPORT Froid MOTEUR ARRIERE (repère 210, 12.41 €) · SUPPORT Froid MOTEUR AVANT (repère 220, 11.9 €) · MOTEUR Cave à vin VENTILATEUR (repère 230, 84.7 €).

Joint et fermeture

Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.

Sur cette vue : JOINT Froid PORTE (repère 41) · JOINT Froid MOTEUR VENT (repère 250, 29.23 €) · JOINT Froid COMPRESSEUR (repère 480, 7.6 €) · CHARNIERE Froid INFERIEURE (repère 610, 25.51 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

JOINT Froid PORTE (repère 41) · THERMOSTAT Cave à vin K50L5082 (repère 50, 57.85 €) · JOINT Froid MOTEUR VENT (repère 250, 29.23 €) · FILTRE Cave à vin CHARBON (repère 430, 36.46 €) · JOINT Froid COMPRESSEUR (repère 480, 7.6 €) · JOINT Cave à vin PORTE 1780*720 NOIR (repère 670, 72.4 €)
