Vue éclatée réfrigérateur LIEBHERR IK3524-20A-088
Découvrez la vue éclatée complète réfrigérateur LIEBHERR IK3524-20A-088, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur LIEBHERR IK3524-20A-088 et éviter les pannes imprévues. 56 pièces référencées.
Cette vue éclatée LIEBHERR IK3524-20A-088 référence 56 pièces détachées, dont glissiere froid inferieure gauche 598, glissiere froid inferieure droite 600, glissiere froid centrale droite 466, avec leur position sur le schéma constructeur.
Réparer son réfrigérateur et congélateur LIEBHERR : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne refroidit plus assez
Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.
Sur cette vue : COMPRESSEUR Froid (repère 270, 438.71 €) · JOINT Froid COMPRESSEUR (repère 310, 7.41 €) · CONDENSATEUR Froid 3uF 450V (repère 325, 68.48 €).
Givre ou panne de dégivrage (No Frost)
Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.
Sur cette vue : SONDE Froid "kit de 2" (repère 145, 96.3 €) · MOTEUR Froid VENTILATEUR (repère 230, 63.37 €) · TURBINE Froid VENTILATEUR (repère 235, 22.49 €).
Bruit ou ventilation défaillante
Le ventilateur qui brasse l'air froid peut être bloqué par le givre ou user ses paliers : on doit l'entendre souffler porte fermée.
Sur cette vue : JOINT Froid MOTEUR VENT (repère 225, 29.82 €) · MOTEUR Froid VENTILATEUR (repère 230, 63.37 €) · TURBINE Froid VENTILATEUR (repère 235, 22.49 €).
Joint et fermeture
Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.

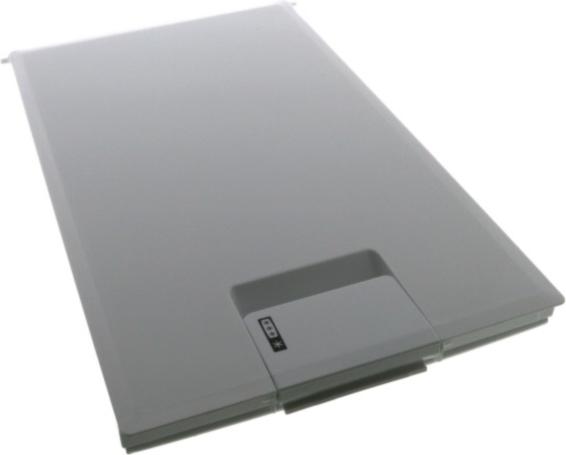

Sur cette vue : PORTE Froid FREEZER 472*274 ent 292 (repère 180, 117.81 €) · JOINT Froid PORTE FREEZER 450*275 (repère 182, 82.04 €) · POIGNEE Froid PORTE FREEZER pnret (repère 184, 16.24 €) · CHARNIERE Froid PORTE FREEZER (repère 190, 10.09 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Froid PORTE FREEZER 450*275 (repère 182, 82.04 €) · JOINT Froid MOTEUR VENT (repère 225, 29.82 €) · JOINT Froid COMPRESSEUR (repère 310, 7.41 €) · CONDENSATEUR Froid 3uF 450V (repère 325, 68.48 €) · JOINT Froid SILENT BLOC (repère 410, 6.41 €) · JOINT Froid Réfrigérateur 1670*518 a coller (repère 600, 158.83 €)
Guides utiles
Réfrigérateur qui ne refroidit plus : comprendre le circuit du froid
Comment trouver la référence exacte d'une pièce détachée
Le bonus réparation : comment en profiter pour votre électroménager
Liste des pièces détachées
