Vue éclatée réfrigérateur LIEBHERR KSV3620-25-091
Découvrez la vue éclatée complète réfrigérateur LIEBHERR KSV3620-25-091, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur LIEBHERR KSV3620-25-091 et éviter les pannes imprévues. 41 pièces référencées.
Cette vue éclatée LIEBHERR KSV3620-25-091 référence 41 pièces détachées, dont boitier froid ventilateur, couvercle froid support ventilateur, moteur froid ventilateur, avec leur position sur le schéma constructeur.
Réparer son réfrigérateur et congélateur LIEBHERR : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne refroidit plus assez
Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.

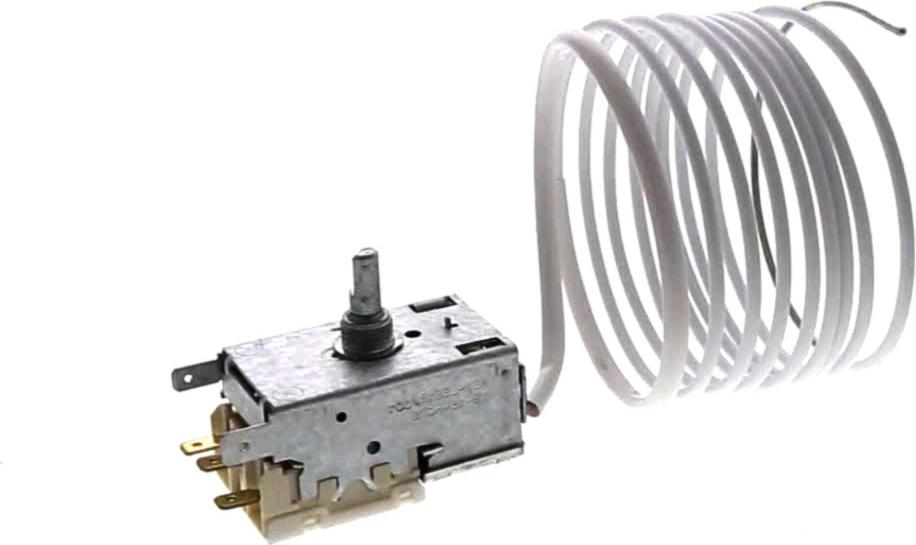

Sur cette vue : Thermostat Froid K57L5818 K59L1256 (repère 120, 57.9 €) · RELAIS Froid Démarrage+thermique (repère 350, 46.15 €) · JOINT Froid COMPRESSEUR (repère 370, 7.72 €).
Givre ou panne de dégivrage (No Frost)
Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.
Sur cette vue : BOITIER Froid VENTILATEUR (repère 40, 23.39 €) · COUVERCLE Froid SUPPORT VENTILATEUR (repère 50, 14.7 €) · MOTEUR Froid VENTILATEUR (repère 60, 67.94 €).
Bruit ou ventilation défaillante
Le ventilateur qui brasse l'air froid peut être bloqué par le givre ou user ses paliers : on doit l'entendre souffler porte fermée.
Sur cette vue : BOITIER Froid VENTILATEUR (repère 40, 23.39 €) · COUVERCLE Froid SUPPORT VENTILATEUR (repère 50, 14.7 €) · MOTEUR Froid VENTILATEUR (repère 60, 67.94 €) · JOINT Froid MOTEUR VENT (repère 70, 30.95 €).
Joint et fermeture
Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.
Sur cette vue : JOINT Froid MOTEUR VENT (repère 70, 30.95 €) · JOINT Froid SILENT BLOC (repère 260, 7.04 €) · JOINT Froid COMPRESSEUR (repère 370, 7.72 €) · AXE Froid CHARNIERE PORTE INFERIEUR OU SUPERIEUR (repère 660, 7.6 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Froid MOTEUR VENT (repère 70, 30.95 €) · Thermostat Froid K57L5818 K59L1256 (repère 120, 57.9 €) · JOINT Froid SILENT BLOC (repère 260, 7.04 €) · JOINT Froid COMPRESSEUR (repère 370, 7.72 €) · VIS Froid JOINT Congélateur (lot de 30) (repère 695, 35.07 €)
