Vue éclatée réfrigérateur LIEBHERR IKS1524-21-088 IKS1524.21.088 IKS152421
Découvrez la vue éclatée complète réfrigérateur LIEBHERR IKS1524-21-088 IKS1524.21.088 IKS152421, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur LIEBHERR IKS1524-21-088 IKS1524.21.088 IKS152421 et éviter les pannes imprévues. 39 pièces référencées.
Cette vue éclatée LIEBHERR IKS1524-21-088 IKS1524.21.088 IKS152421 référence 39 pièces détachées, dont thermometre froid, douille froid ampoule, ampoule froid 25w e14 240v, avec leur position sur le schéma constructeur.
Réparer son réfrigérateur et congélateur LIEBHERR : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne refroidit plus assez
Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.

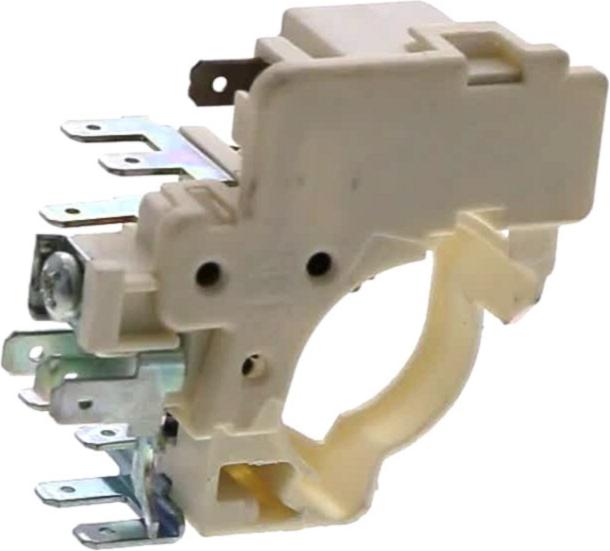

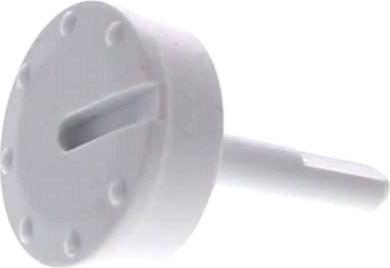

Sur cette vue : MANETTE Froid THERMOSTAT Réfrigérateur (repère 110, 14.7 €) · RELAIS Froid DEMARRAGE EMZ55CLC (repère 290, 79.2 €) · CONDENSATEUR Froid 3uF 450V (repère 295, 58.18 €) · JOINT Froid COMPRESSEUR (repère 310, 7.73 €).
Givre ou panne de dégivrage (No Frost)
Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.
Sur cette vue : SONDE Froid (repère 140, 68.32 €).
Joint et fermeture
Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.

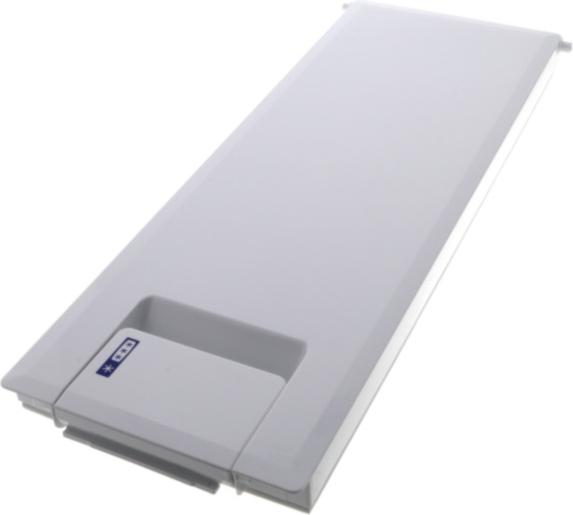

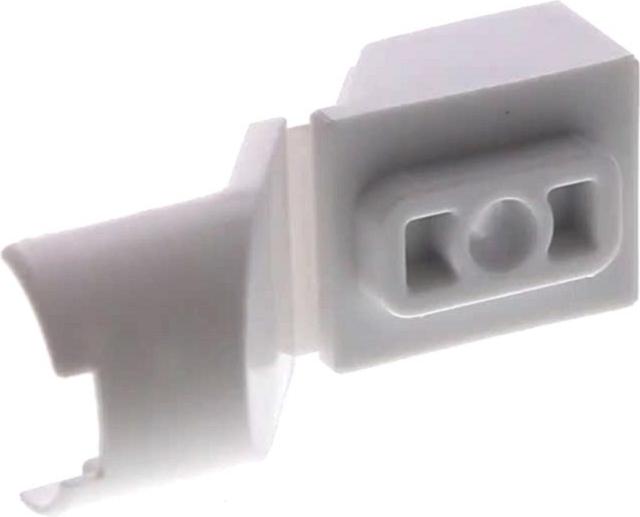

Sur cette vue : PORTE Froid FREEZER CPLT AVEC POIGNEE 473*171* (avec 188 mm) axe 9mm (repère 180, 92.59 €) · JOINT Froid PORTE FREEZER 450*170 (repère 190, 61.09 €) · POIGNEE Froid PORTE FREEZER (repère 200, 34.79 €) · CHARNIERE Froid PORTE FREEZER (repère 220, 10.2 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
MANETTE Froid THERMOSTAT Réfrigérateur (repère 110, 14.7 €) · JOINT Froid PORTE FREEZER 450*170 (repère 190, 61.09 €) · CONDENSATEUR Froid 3uF 450V (repère 295, 58.18 €) · JOINT Froid COMPRESSEUR (repère 310, 7.73 €) · JOINT Froid SILENT BLOC (repère 400, 11.18 €) · JOINT Froid PORTE (repère 600, 162.42 €)
Guides utiles
Réfrigérateur qui ne refroidit plus : comprendre le circuit du froid
Comment trouver la référence exacte d'une pièce détachée
Le bonus réparation : comment en profiter pour votre électroménager
Liste des pièces détachées
