Vue éclatée réfrigérateur LIEBHERR CTPES3153-20B-088 CTPES3153.20B.088 CTPES315320B088
Découvrez la vue éclatée complète réfrigérateur LIEBHERR CTPES3153-20B-088 CTPES3153.20B.088 CTPES315320B088, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur LIEBHERR CTPES3153-20B-088 CTPES3153.20B.088 CTPES315320B088 et éviter les pannes imprévues. 60 pièces référencées.
Cette vue éclatée LIEBHERR CTPES3153-20B-088 CTPES3153.20B.088 CTPES315320B088 référence 60 pièces détachées, dont boitier froid, douille froid lampe, ampoule froid 25w e14 240v, avec leur position sur le schéma constructeur.
Réparer son réfrigérateur et congélateur LIEBHERR : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne refroidit plus assez
Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.

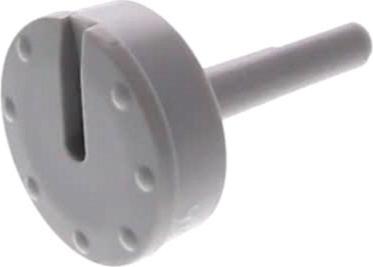

Sur cette vue : CLIPS Froid COMPRESSEUR (repère 210, 8.57 €) · MANETTE Froid THERMOSTAT (repère 734, 18.04 €).
Givre ou panne de dégivrage (No Frost)
Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.
Sur cette vue : SONDE Froid (repère 70, 85.45 €) · CACHE Froid VENTILATEUR (repère 860) · COUVERCLE Froid SUPPORT VENTILATEUR (repère 870, 15.79 €) · MOTEUR Froid VENTILATEUR (repère 880, 60.86 €).
Bruit ou ventilation défaillante
Le ventilateur qui brasse l'air froid peut être bloqué par le givre ou user ses paliers : on doit l'entendre souffler porte fermée.
Sur cette vue : CACHE Froid VENTILATEUR (repère 860) · COUVERCLE Froid SUPPORT VENTILATEUR (repère 870, 15.79 €) · MOTEUR Froid VENTILATEUR (repère 880, 60.86 €) · JOINT Froid MOTEUR VENT (repère 890, 30.33 €).
Joint et fermeture
Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.

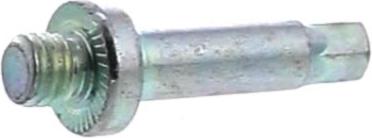

Sur cette vue : AXE Froid CHARNIERE PORTE INFERIEUR OU SUPERIEUR (repère 381, 7.66 €) · PORTE Froid Congélateur (repère 390, 416.88 €) · PLINTHE Froid Inférieur PORTE (repère 392, 50.21 €) · DOUILLE Froid PORTE (repère 400, 19.48 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
MANETTE Froid THERMOSTAT (repère 734, 18.04 €) · JOINT Froid MOTEUR VENT (repère 890, 30.33 €)
Guides utiles
Réfrigérateur qui ne refroidit plus : comprendre le circuit du froid
Comment trouver la référence exacte d'une pièce détachée
Le bonus réparation : comment en profiter pour votre électroménager
Liste des pièces détachées
