Vue éclatée réfrigérateur LIEBHERR CTNES4653-20-088
Découvrez la vue éclatée complète réfrigérateur LIEBHERR CTNES4653-20-088, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur LIEBHERR CTNES4653-20-088 et éviter les pannes imprévues. 70 pièces référencées.

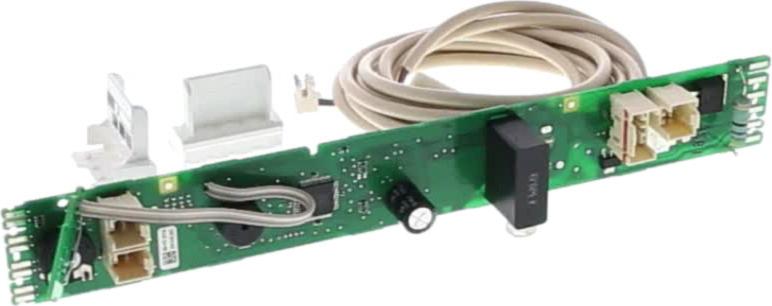

Cette vue éclatée LIEBHERR CTNES4653-20-088 référence 70 pièces détachées, dont boitier froid, douille froid lampe, ampoule froid 25w e14 240v, avec leur position sur le schéma constructeur.
Réparer son réfrigérateur et congélateur LIEBHERR : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne refroidit plus assez
Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.
Sur cette vue : COMPRESSEUR 1/5 R600A HXK12AA TT1117GY (repère 150, 139.93 €) · THERMOSTAT Froid KLIXON ASPERA (repère 160, 131.8 €) · RELAIS Froid DEMARRAGE ASPERA A2BDH EMBRACO A1FM1 (repère 170, 41.52 €) · CONDENSATEUR Froid 4uf 400v (repère 171, 47.65 €).
Givre ou panne de dégivrage (No Frost)
Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.
Sur cette vue : SONDE Froid (repère 70, 86.7 €) · COUVERCLE Froid SUPPORT VENTILATEUR (repère 870, 13.02 €) · MOTEUR Froid VENTILATEUR (repère 880, 59.38 €) · TURBINE Froid VENTILATEUR (repère 881, 22.53 €).
Bruit ou ventilation défaillante
Le ventilateur qui brasse l'air froid peut être bloqué par le givre ou user ses paliers : on doit l'entendre souffler porte fermée.
Sur cette vue : COUVERCLE Froid SUPPORT VENTILATEUR (repère 870, 13.02 €) · MOTEUR Froid VENTILATEUR (repère 880, 59.38 €) · TURBINE Froid VENTILATEUR (repère 881, 22.53 €) · JOINT Froid MOTEUR VENT (repère 990, 27.28 €).
Joint et fermeture
Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.
Sur cette vue : AXE Froid CHARNIERE PORTE INFERIEUR OU SUPERIEUR (repère 381, 8.01 €) · PORTE Froid CONGELATEUR (repère 390, 651.06 €) · PROFIL Froid PORTE (repère 392, 26.81 €) · AIMANT Froid PORTE (repère 394, 15.03 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
THERMOSTAT Froid KLIXON ASPERA (repère 160, 131.8 €) · CONDENSATEUR Froid 4uf 400v (repère 171, 47.65 €) · MANETTE Froid THERMOSTAT (repère 734, 17.64 €) · JOINT Froid MOTEUR VENT (repère 990, 27.28 €)
