Vue éclatée réfrigérateur LIEBHERR CTN3153-20D-088
Découvrez la vue éclatée complète réfrigérateur LIEBHERR CTN3153-20D-088, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d’une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur LIEBHERR CTN3153-20D-088 et éviter les pannes imprévues.
Assistant réparation
Powered by ChatGPT
Liste des pièces détachées
PIED Froid
Position : 10
Prix indicatif : 9.82 €
PLATINE Froid ILS
Position : 50
Prix indicatif : 50.94 €
SUPPORT Froid PLATINE "ILS"
Position : 60
Prix indicatif : 10.78 €
SONDE Froid
Position : 72
Prix indicatif : 80.55 €
DOUILLE Froid LAMPE
Position : 110
Prix indicatif : 42.56 €
AMPOULE Froid 25W E14 240v
Position : 130
Prix indicatif : 12.54 €
TURBINE Froid VENTILATEUR
Position : 200
Prix indicatif : 24.59 €
MOTEUR Froid VENTILATEUR
Position : 210
Prix indicatif : 67.91 €
Interrupteur Froid LUMIERE
Position : 235
Prix indicatif : 21.75 €
VIS Froid 3,5 x 29
Position : 240
Prix indicatif : 6.04 €
COMPRESSEUR 1/5 R600A HXK12AA TT1117GY
Position : 260
Prix indicatif : 138.23 €
RELAI Démarrage+thermique
Position : 280
Prix indicatif : 36.06 €
CONDENSATEUR Froid 4uf 400v
Position : 290
Prix indicatif : 46.09 €
JOINT Froid COMPRESSEUR
Position : 300
Prix indicatif : 6.79 €
TUBE Froid
Position : 350
Prix indicatif : 6.98 €
DESHYDRATEUR Froid 15G
Position : 370
Prix indicatif : 8.52 €
BAC Froid CONDENSATION
Position : 400
Prix indicatif : 26.11 €
SUPPORT Froid MOTEUR Ventilation
Position : 410
Prix indicatif : 24.43 €
MOTEUR Froid VENTILATEUR
Position : 411
Prix indicatif : 112.82 €
JOINT Froid MOTEUR VENT
Position : 413
Prix indicatif : 29.3 €

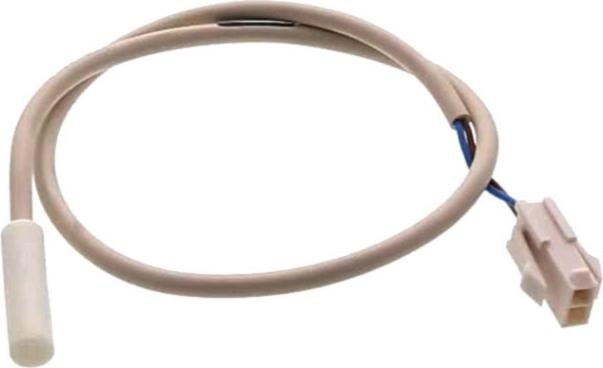

SONDE Froid Evaporateur
Position : 424
Prix indicatif : 61.93 €
RESISTANCE Froid DEGIVRAGE
Position : 425
Prix indicatif : 129.32 €
LIMITEUR Froid TEMP Evaporateur MAX 93°
Position : 426
Prix indicatif : 185.64 €
CLAYETTE Froid VERRE COMPLETE
Position : 435
Prix indicatif : 160.19 €
CLAYETTE Froid 1/2 ARRIERE COMPLETE
Position : 450
Prix indicatif : 51.71 €
PROFIL Froid 1/2 CLAYETTE ARRIERE
Position : 455
Prix indicatif : 15.21 €
DESSUS Froid BAC LEGUMES 520*300
Position : 480
Prix indicatif : 44.88 €
PROFIL Froid CLAYETTE
Position : 485
Prix indicatif : 13.5 €
BAC Froid LEGUMES
Position : 490
Prix indicatif : 55.52 €
MANETTE Froid THERMOSTAT Réfrigérateur
Position : 508
Prix indicatif : 14.59 €
PLATINE Froid COMMANDE
Position : 520
Prix indicatif : 230.87 €
VIS Froid TOLE
Position : 530
Prix indicatif : 4.18 €
CHARNIERE Froid SUPERIEURE
Position : 540
Prix indicatif : 37.51 €
VIS Froid
Position : 560
Prix indicatif : 3.46 €
AXE Froid CHARNIERE SUPERIEURE
Position : 620
Prix indicatif : 11.94 €
JOINT Froid PORTE Congélateur REC0017
Position : 640
Prix indicatif : 52.88 €
DOUILLE Froid CHARNIERE
Position : 660
Prix indicatif : 19.69 €
POIGNEE Froid PORTE
Position : 680
Prix indicatif : 88.25 €
VIS Froid POIGNEE UNITAIRE
Position : 685
Prix indicatif : 2.79 €
CACHE Froid VIS POIGNEE
Position : 690
Prix indicatif : 14.35 €
BOUCHON Froid
Position : 710
Prix indicatif : 5.1 €
CHARNIERE Froid CENTRALE
Position : 720
Prix indicatif : 54.04 €
AXE Froid CHARNIERE
Position : 730
Prix indicatif : 12.43 €
DOUILLE Froid AXE CHARNIERE
Position : 740
Prix indicatif : 8.21 €
RONDELLE Froid Charnière unitaire
Position : 760
Prix indicatif : 6.99 €
PORTE Froid Réfrigérateur
Position : 780
Prix indicatif : 468.2 €
JOINT Froid PORTE Réfrigérateur
Position : 790
VIS Froid JOINT Congélateur (lot de 30)
Position : 795
Prix indicatif : 33.6 €
DOUILLE Froid AXE Charnière Porte Inférieur
Position : 800
Prix indicatif : 23.16 €
Interrupteur Froid ELECTROAIMANT
Position : 810
Prix indicatif : 15.63 €
CHARNIERE Froid Inférieur
Position : 820
Prix indicatif : 57.9 €
AXE Froid Charnière Porte Inférieur
Position : 830
Prix indicatif : 40.86 €
VIS Froid CHARNIERE Porte Inférieur
Position : 840
Prix indicatif : 5.9 €
VIS Froid AXE Charnière Porte Inférieur M4*8
Position : 850
Prix indicatif : 4.6 €
SUPPORT Froid Droit TABLETTE
Position : 872
SUPPORT Froid Gauche TABLETTE
Position : 873
Prix indicatif : 33.98 €
SEPARATEUR Froid CONSERVES
Position : 875
Prix indicatif : 18.62 €
PROFIL Froid BARRE CENT Supérieur
Position : 880
Prix indicatif : 21.42 €
PROFIL Froid BARRE CENT Inférieur
Position : 881
Prix indicatif : 22.14 €
SUPPORT Froid Droit BALCONNET BOUT
Position : 884
Prix indicatif : 26.52 €
SEPARATEUR Froid BOUTEILLES
Position : 885
Prix indicatif : 28.57 €
SUPPORT Froid Gauche BALCONNET BOUTEILLES
Position : 886
Prix indicatif : 29.13 €
PROFIL Froid BARRE Inférieur INF
Position : 887
Prix indicatif : 23.6 €
PROFIL Froid BARRE Inférieur Supérieur
Position : 888
Prix indicatif : 24.35 €
COUVERCLE Froid BALCONNET Supérieur
Position : 900
Prix indicatif : 149865397.98 €
SUPPORT Froid Gauche BALCONNET
Position : 901
Prix indicatif : 19.12 €
SUPPORT Froid Droit BALCONNET
Position : 902
Prix indicatif : 18.46 €
Balconnnet Froid TABLETTE VERRE
Position : 903
Prix indicatif : 59.52 €
ENJOLIVEUR Froid BALCONNET
Position : 904
Prix indicatif : 15.43 €
PROFIL Froid BARRE Supérieur
Position : 905
Prix indicatif : 14.06 €
SUPPORT Froid OEUFS
Position : 920
Prix indicatif : 21.01 €
THERMOMETRE Froid
Position : 9915
Prix indicatif : 53.32 €
