Vue éclatée réfrigérateur LIEBHERR CN5056-20-088
Découvrez la vue éclatée complète réfrigérateur LIEBHERR CN5056-20-088, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur LIEBHERR CN5056-20-088 et éviter les pannes imprévues. 61 pièces référencées.
Cette vue éclatée LIEBHERR CN5056-20-088 référence 61 pièces détachées, dont axe froid charnière porte supérieur, tablette froid porte 569*109, vis froid poignee (unitaire) m4*11,5, avec leur position sur le schéma constructeur.
Réparer son réfrigérateur et congélateur LIEBHERR : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne refroidit plus assez
Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.
Sur cette vue : COMPRESSEUR Froid EMBRACO EMT30CDP (repère 380, 329.93 €) · RELAIS Froid DEMARRAGE (repère 400, 83 €) · COMPRESSEUR Froid (repère 420, 468.7 €) · CLIPS Froid COMPRESSEUR (repère 450, 8.38 €).
Givre ou panne de dégivrage (No Frost)
Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.
Sur cette vue : MOTEUR Froid VENTILATEUR (repère 61, 123.94 €) · SONDE Froid (repère 350, 80.89 €) · SONDE Froid Evaporateur Congélateur (repère 360, 33 €) · SONDE Froid Evaporateur (repère 370, 153.91 €).
Bruit ou ventilation défaillante
Le ventilateur qui brasse l'air froid peut être bloqué par le givre ou user ses paliers : on doit l'entendre souffler porte fermée.

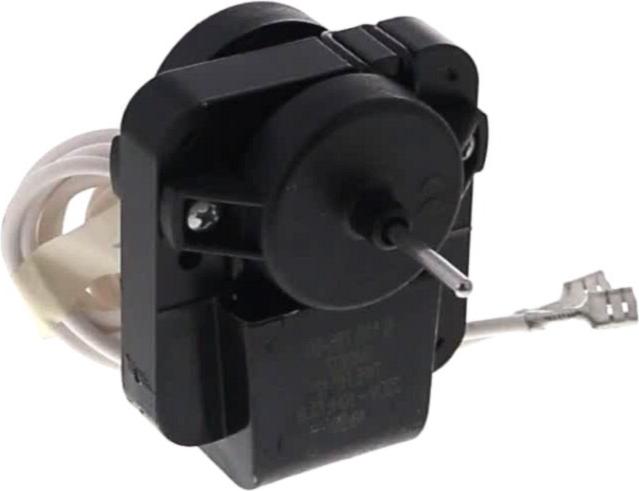

Sur cette vue : SUPPORT Froid MOTEUR Ventilation (repère 50, 25.99 €) · MOTEUR Froid VENTILATEUR (repère 61, 123.94 €) · JOINT Froid MOTEUR VENT (repère 80, 30.87 €).
Joint et fermeture
Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.
Sur cette vue : AXE Froid Charnière Porte Supérieur (repère 1, 7.13 €) · TABLETTE Froid PORTE 569*109 (repère 1, 30.95 €) · POIGNEE Froid PORTE Blanc DECOMPRESSION 313MM (entraxe 243mm) (repère 1, 54.3 €) · JOINT Froid MOTEUR VENT (repère 80, 30.87 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Froid MOTEUR VENT (repère 80, 30.87 €) · JOINT Froid Congélateur 720*705 (repère 813) · JOINT Froid PORTE Réfrigérateur (repère 851, 181.66 €)
