Vue éclatée réfrigérateur LIEBHERR GGPV6570-15A-001

Name: LIEBHERR GGPV6570-15A-001
Brand: LIEBHERR
SKU: GGPV6570-15A-001

Découvrez la vue éclatée complète réfrigérateur LIEBHERR GGPV6570-15A-001, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur LIEBHERR GGPV6570-15A-001 et éviter les pannes imprévues. 21 pièces référencées.

Cette vue éclatée LIEBHERR GGPV6570-15A-001 référence 21 pièces détachées, dont interrupteur froid porte, sonde froid, filtre froid anti poussieres 305*305mm, avec leur position sur le schéma constructeur.

Réparer son réfrigérateur et congélateur LIEBHERR : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Givre ou panne de dégivrage (No Frost)

Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.

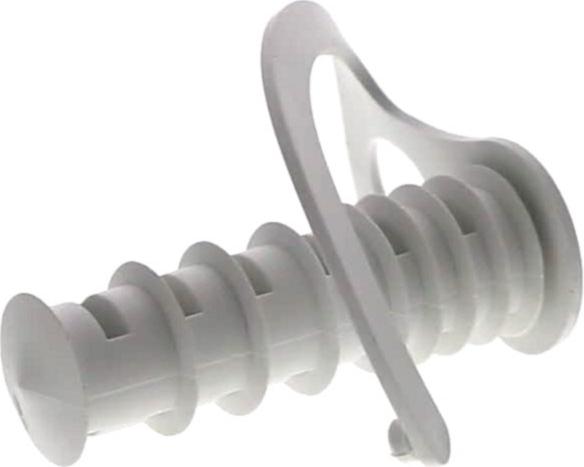

Sur cette vue : SONDE Froid (repère 70, 33.16 €) · TURBINE Froid VENTILATEUR (repère 380, 37.73 €) · RESISTANCE Froid DEGIVRAGE (repère 430, 168.33 €) · BOUCHON Froid DEGIVRAGE (repère 970, 22.65 €).

Bruit ou ventilation défaillante

Le ventilateur qui brasse l'air froid peut être bloqué par le givre ou user ses paliers : on doit l'entendre souffler porte fermée.

Sur cette vue : TURBINE Froid VENTILATEUR (repère 380, 37.73 €) · JOINT Froid MOTEUR VENT (repère 390, 31.05 €).

Joint et fermeture

Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.

Sur cette vue : INTERRUPTEUR Froid PORTE (repère 30, 47.26 €) · CHARNIERE Froid Supérieur Droit (repère 110, 38.7 €) · JOINT Froid MOTEUR VENT (repère 390, 31.05 €) · CHARNIERE Froid Inférieur Droit (repère 750, 40.71 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

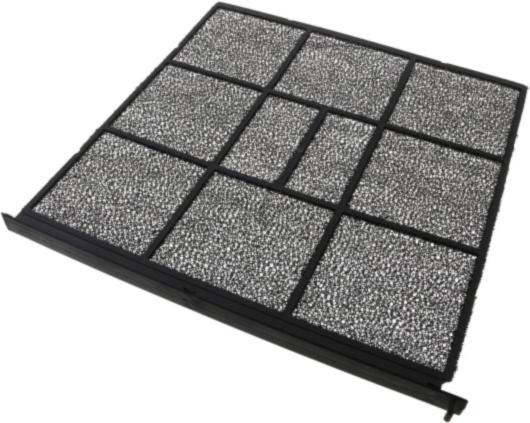

FILTRE Froid ANTI POUSSIERES 305*305mm (repère 80, 71.96 €) · JOINT Froid MOTEUR VENT (repère 390, 31.05 €) · JOINT Froid PORTE (repère 890, 280.4 €)
