Vue éclatée réfrigérateur LIEBHERR CTPESF3016-20-088 CTPESF3016.20.088 CTPESF301620088
Découvrez la vue éclatée complète réfrigérateur LIEBHERR CTPESF3016-20-088 CTPESF3016.20.088 CTPESF301620088, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur LIEBHERR CTPESF3016-20-088 CTPESF3016.20.088 CTPESF301620088 et éviter les pannes imprévues. 41 pièces référencées.
Cette vue éclatée LIEBHERR CTPESF3016-20-088 CTPESF3016.20.088 CTPESF301620088 référence 41 pièces détachées, dont sonde froid, vis froid gache porte freezer, douille froid lampe, avec leur position sur le schéma constructeur.
Réparer son réfrigérateur et congélateur LIEBHERR : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne refroidit plus assez
Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.

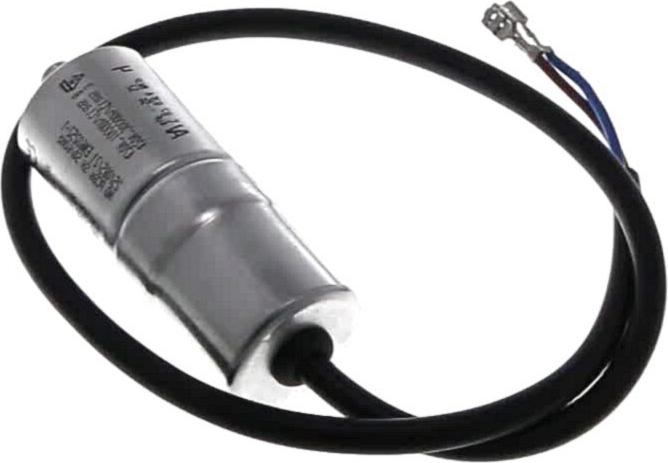

Sur cette vue : COMPRESSEUR Froid (repère 260, 453.11 €) · CONDENSATEUR Froid 4uf 400v (repère 290, 54.19 €) · JOINT Froid COMPRESSEUR (repère 300, 6.92 €).
Givre ou panne de dégivrage (No Frost)
Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.
Sur cette vue : SONDE Froid (repère 70, 68.31 €) · TURBINE Froid VENTILATEUR (repère 200, 23.06 €) · MOTEUR Froid VENTILATEUR (repère 210, 96.72 €).
Bruit ou ventilation défaillante
Le ventilateur qui brasse l'air froid peut être bloqué par le givre ou user ses paliers : on doit l'entendre souffler porte fermée.
Sur cette vue : TURBINE Froid VENTILATEUR (repère 200, 23.06 €) · MOTEUR Froid VENTILATEUR (repère 210, 96.72 €) · JOINT Froid MOTEUR VENT (repère 220, 28.75 €).
Joint et fermeture
Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.

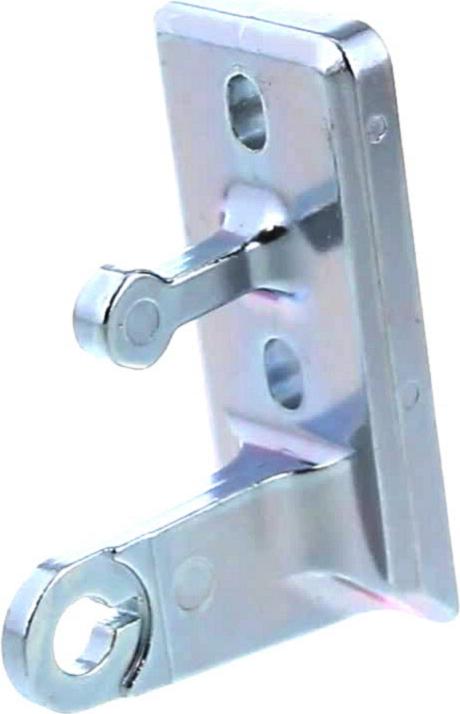

Sur cette vue : VIS Froid GACHE PORTE FREEZER (repère 90, 2.84 €) · JOINT Froid MOTEUR VENT (repère 220, 28.75 €) · JOINT Froid COMPRESSEUR (repère 300, 6.92 €) · CHARNIERE Froid (repère 540, 23.03 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Froid MOTEUR VENT (repère 220, 28.75 €) · CONDENSATEUR Froid 4uf 400v (repère 290, 54.19 €) · JOINT Froid COMPRESSEUR (repère 300, 6.92 €) · KIT Froid MONTAGE JOINT "promo" (repère 795, 38.78 €)
Guides utiles
Réfrigérateur qui ne refroidit plus : comprendre le circuit du froid
Comment trouver la référence exacte d'une pièce détachée
Le bonus réparation : comment en profiter pour votre électroménager
Liste des pièces détachées
