Vue éclatée réfrigérateur LIEBHERR KGB3646-24C-001
Découvrez la vue éclatée complète réfrigérateur LIEBHERR KGB3646-24C-001, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur LIEBHERR KGB3646-24C-001 et éviter les pannes imprévues. 65 pièces référencées.
Cette vue éclatée LIEBHERR KGB3646-24C-001 référence 65 pièces détachées, dont mecanisme froid ouverture porte, profil froid clayette ar, profil froid clayette avant, avec leur position sur le schéma constructeur.
Réparer son réfrigérateur et congélateur LIEBHERR : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne refroidit plus assez
Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.
Sur cette vue : COMPRESSEUR Froid EMBRACO EMT30CDP (repère 360, 325.76 €) · CONDENSATEUR Froid 3uF 450V (repère 390, 70.85 €) · JOINT Froid COMPRESSEUR (repère 400, 6.9 €).
Givre ou panne de dégivrage (No Frost)
Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.

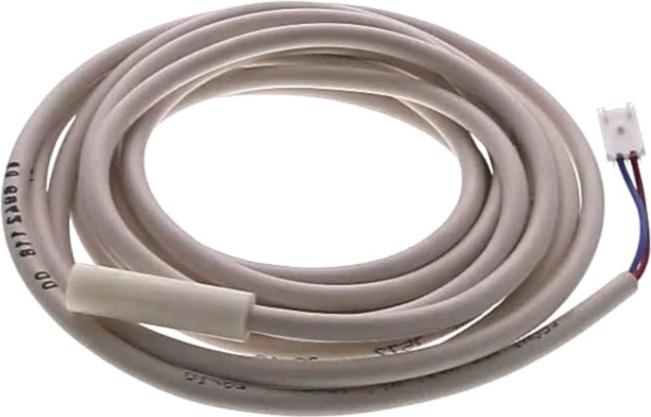

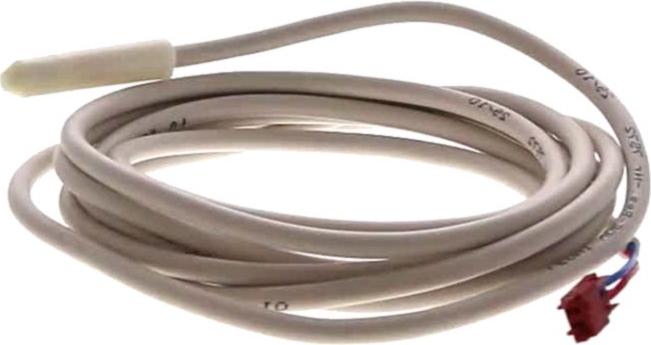

Sur cette vue : MOTEUR Froid VENTILATEUR CONDENSEUR (repère 1, 213.08 €) · SONDE Froid TEMPERATURE Réfrigérateur E (repère 50, 143481438.91 €) · SONDE Froid TEMPERATURE 2650mm (repère 110, 40.01 €) · SONDE Froid Evaporateur Réfrigérateur (repère 120).
Bruit ou ventilation défaillante
Le ventilateur qui brasse l'air froid peut être bloqué par le givre ou user ses paliers : on doit l'entendre souffler porte fermée.
Sur cette vue : MOTEUR Froid VENTILATEUR CONDENSEUR (repère 1, 213.08 €).
Joint et fermeture
Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.
Sur cette vue : MECANISME Froid OUVERTURE PORTE (repère 1, 49.52 €) · ENJOLIVEUR Froid POIGNEE PORTE (repère 1, 15.88 €) · AXE Froid CHARNIERE PORTE INFERIEUR OU SUPERIEUR (repère 230, 7.14 €) · RONDELLE Froid Charnière Porte Supérieur (repère 240).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
CONDENSATEUR Froid 3uF 450V (repère 390, 70.85 €) · JOINT Froid COMPRESSEUR (repère 400, 6.9 €) · JOINT Froid Porte 1110*564 (repère 450, 186.24 €) · JOINT Froid PORTE Réfrigérateur (repère 690, 51.27 €)
Guides utiles
Réfrigérateur qui ne refroidit plus : comprendre le circuit du froid
Comment trouver la référence exacte d'une pièce détachée
Le bonus réparation : comment en profiter pour votre électroménager
Liste des pièces détachées
