Vue éclatée armoire positive LIEBHERR LKV3912-21B-001

Name: LIEBHERR LKV3912-21B-001
Brand: LIEBHERR
SKU: LKV3912-21B-001

Découvrez la vue éclatée complète armoire positive LIEBHERR LKV3912-21B-001, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre armoire positive. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre armoire positive LIEBHERR LKV3912-21B-001 et éviter les pannes imprévues. 23 pièces référencées.

Cette vue éclatée LIEBHERR LKV3912-21B-001 référence 23 pièces détachées, dont clef froid a fourche, cache froid ventilateur, moteur froid ventilateur, avec leur position sur le schéma constructeur.

Réparer son réfrigérateur et congélateur LIEBHERR : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne refroidit plus assez

Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.

Sur cette vue : COMPRESSEUR EMT45CDP (repère 430, 284.44 €) · RELAIS Froid KLIXON (repère 440, 112.52 €) · RELAIS Froid DEMARRAGE ASPERA A2BDH EMBRACO A1FM1 (repère 450, 38.39 €) · CLIPS Froid COMPRESSEUR (repère 460, 10.31 €).

Givre ou panne de dégivrage (No Frost)

Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.

Sur cette vue : CACHE Froid VENTILATEUR (repère 95, 25.8 €) · MOTEUR Froid VENTILATEUR (repère 100, 97 €) · SONDE Froid (repère 240, 33.58 €).

Bruit ou ventilation défaillante

Le ventilateur qui brasse l'air froid peut être bloqué par le givre ou user ses paliers : on doit l'entendre souffler porte fermée.

Sur cette vue : CACHE Froid VENTILATEUR (repère 95, 25.8 €) · MOTEUR Froid VENTILATEUR (repère 100, 97 €) · SUPPORT Froid MOTEUR ARRIERE (repère 110, 12.1 €) · SUPPORT Froid MOTEUR AVANT (repère 111, 10.56 €).

Joint et fermeture

Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.

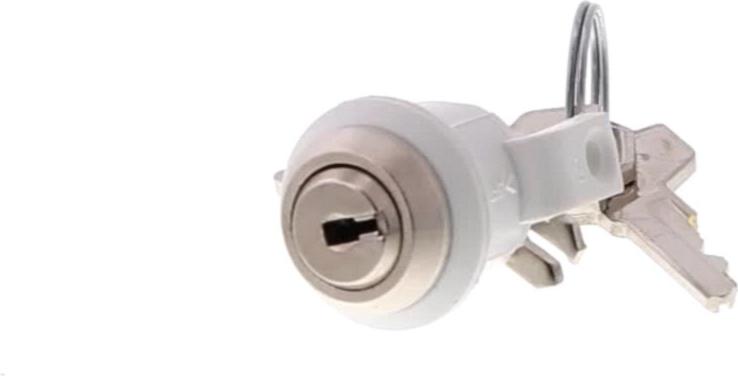

Sur cette vue : DOUILLE Froid CHARNIERE (repère 311, 6.22 €) · SERRURE Froid PORTE + CLEF (repère 330, 34.22 €) · AXE Froid FERMETURE PORTE (repère 340, 36.19 €).
