Vue éclatée plaque de cuisson SOGELUX PG700N

Découvrez la vue éclatée complète plaque de cuisson SOGELUX PG700N, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre plaque de cuisson. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre plaque de cuisson SOGELUX PG700N et éviter les pannes imprévues. 60 pièces référencées.

Cette vue éclatée SOGELUX PG700N référence 60 pièces détachées, dont cablage plaque, notice plaque utilisation, bornier plaque 10a, avec leur position sur le schéma constructeur.

Réparer son plaque de cuisson SOGELUX : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Un foyer ne chauffe plus

Sur induction, un inducteur ou sa carte de puissance ; sur vitrocéramique, le foyer radiant lui-même ; au gaz, un injecteur bouché ou une bougie d'allumage encrassée. Cette vue situe chaque élément et sa référence.

Sur cette vue : TUYAU Plaque Alimentation BRULEUR AVG Auxiliaire (repère 58, 10.37 €) · TUYAU Plaque Alimentation BRULEUR ARG Rapide (repère 58, 11.24 €) · TUYAU Plaque Alimentation BRULEUR AVD Semi-rapide (repère 58, 11.03 €) · TUYAU Plaque Alimentation BRULEUR ARD Semi-rapide (repère 58, 11.88 €).

Commandes et sécurité

Au gaz, un thermocouple fatigué coupe la flamme dès qu'on relâche la manette : c'est la panne la plus courante et la pièce coûte quelques euros. Sur les tables électriques, le clavier sensitif en façade est le premier suspect.

Sur cette vue : ROBINET Plaque Auxiliaire BLANC SABAF (repère 66, 22.65 €) · ROBINET Plaque Semi-rapide VERT SABAF (repère 66, 18.58 €) · ROBINET Plaque CENTRAL WOK (repère 66, 26.09 €) · ROBINET Plaque Rapide NOIR SABAF (repère 66, 20.92 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

JOINT Cuisinière ARRIVEE GAZ (repère 64, 2.25 €) · PATIN Plaque GRILLE (repère 96, 2.93 €) · JOINT Plaque BOUGIE ALLUMAGE (repère 98, 2.51 €) · BOUGIE Plaque ALLUMAGE ROBINET SABAF (repère 99, 12.78 €) · BOUGIE Plaque WOK L600 3.6KW (repère 99, 11.61 €) · CLIPS Plaque BOUGIE/THERMOCOUPLE (repère 100, 2.48 €) · JOINT Plaque SOUS MANETTE NOIR (repère 167, 6.03 €)

Guides utiles

Comment lire une vue éclatée ? Le guide complet pas à pas
Comment trouver la référence exacte d'une pièce détachée
Bien acheter ses pièces détachées : origine, adaptable, occasion

Assistant réparation Assistant IA

Liste des pièces détachées

CABLAGE Plaque
CABLAGE Plaque
Prix indicatif : 27.99 €
NOTICE Plaque UTILISATION
NOTICE Plaque UTILISATION
Prix indicatif : 9.85 €
BORNIER Plaque 10A
BORNIER Plaque 10A
Position : 30
Prix indicatif : 14.11 €
CABLE Plaque Alimentation
CABLE Plaque Alimentation
Position : 31
Prix indicatif : 14.05 €
TUYAU Plaque Alimentation BRULEUR AVG Auxiliaire
TUYAU Plaque Alimentation BRULEUR AVG Auxiliaire
Position : 58
Prix indicatif : 10.37 €
TUYAU Plaque Alimentation BRULEUR ARG Rapide
TUYAU Plaque Alimentation BRULEUR ARG Rapide
Position : 58
Prix indicatif : 11.24 €
TUYAU Plaque Alimentation BRULEUR AVD Semi-rapide
TUYAU Plaque Alimentation BRULEUR AVD Semi-rapide
Position : 58
Prix indicatif : 11.03 €
TUYAU Plaque Alimentation BRULEUR ARD Semi-rapide
TUYAU Plaque Alimentation BRULEUR ARD Semi-rapide
Position : 58
Prix indicatif : 11.88 €
TUYAU Plaque Alimentation BRULEUR CENTR WOK
TUYAU Plaque Alimentation BRULEUR CENTR WOK
Position : 58
Prix indicatif : 11.09 €
ALLUMEUR Cuisinière
ALLUMEUR Cuisinière
Position : 60
Prix indicatif : 27.06 €
TUYAU Plaque ALIMENTATION GAZ
TUYAU Plaque ALIMENTATION GAZ
Position : 63
Prix indicatif : 21.69 €
JOINT Cuisinière ARRIVEE GAZ
JOINT Cuisinière ARRIVEE GAZ
Position : 64
Prix indicatif : 2.25 €
EMBOUT Cuisinière Gaz Butane
EMBOUT Cuisinière Gaz Butane
Position : 65
Prix indicatif : 6.56 €
ROBINET Plaque Auxiliaire BLANC SABAF
ROBINET Plaque Auxiliaire BLANC SABAF
Position : 66
Prix indicatif : 22.65 €
ROBINET Plaque Semi-rapide VERT SABAF
ROBINET Plaque Semi-rapide VERT SABAF
Position : 66
Prix indicatif : 18.58 €

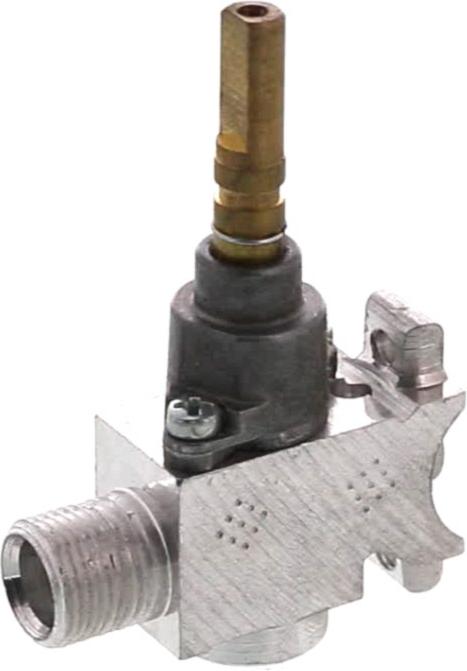

ROBINET Plaque CENTRAL WOK
ROBINET Plaque CENTRAL WOK
Position : 66
Prix indicatif : 26.09 €
ROBINET Plaque Rapide NOIR SABAF
ROBINET Plaque Rapide NOIR SABAF
Position : 66
Prix indicatif : 20.92 €
Interrupteur Plaque ALLUMAGE 5G
Interrupteur Plaque ALLUMAGE 5G
Position : 69
Prix indicatif : 30.29 €
VIS Cuisinière
VIS Cuisinière
Position : 71
Prix indicatif : 2.63 €
CLIPS Cuisinière MANETTE
CLIPS Cuisinière MANETTE
Position : 75
Prix indicatif : 2.56 €
MANETTE Plaque NOIRE MAT
MANETTE Plaque NOIRE MAT
Position : 76
Prix indicatif : 8.82 €

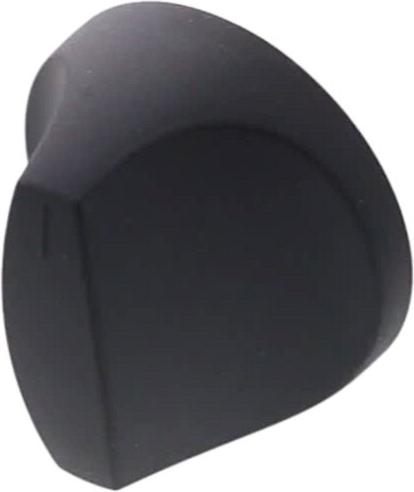

MANETTE Plaque NOIRE MATTE GAME-G
MANETTE Plaque NOIRE MATTE GAME-G
Position : 76
Prix indicatif : 7.84 €
SUPPORT Plaque ROBINET SABAF - ECA
SUPPORT Plaque ROBINET SABAF - ECA
Position : 84
Prix indicatif : 4.13 €
ECROU Plaque
ECROU Plaque
Position : 91
Prix indicatif : 2.37 €
CHAPEAU Plaque BRULEUR Auxiliaire 55mm
CHAPEAU Plaque BRULEUR Auxiliaire 55mm
Position : 92
Prix indicatif : 14.11 €
CHAPEAU Plaque BRULEUR Semi-rapide 75mm MAT SABAF
CHAPEAU Plaque BRULEUR Semi-rapide 75mm MAT SABAF
Position : 92
Prix indicatif : 12.63 €
CHAPEAU Plaque BRULEUR Rapide 100mm
CHAPEAU Plaque BRULEUR Rapide 100mm
Position : 92
Prix indicatif : 13.59 €
CHAPEAU Plaque BRULEUR WOK Intérieure MAT Dext61MM Dint56MM
CHAPEAU Plaque BRULEUR WOK Intérieure MAT Dext61MM Dint56MM
Position : 92
Prix indicatif : 17.64 €
CHAPEAU Plaque BRULEUR WOK Extérieure MAT DE131MM DI90MM
CHAPEAU Plaque BRULEUR WOK Extérieure MAT DE131MM DI90MM
Position : 92
Prix indicatif : 19.64 €
TETE Cuisinière BRULEUR Rapide SABAF 90mm
TETE Cuisinière BRULEUR Rapide SABAF 90mm
Position : 93
Prix indicatif : 13.8 €
TETE Cuisinière BRULEUR Semi-rapide SABAF 65mm
TETE Cuisinière BRULEUR Semi-rapide SABAF 65mm
Position : 93
Prix indicatif : 12.53 €
TETE Cuisinière BRULEUR Auxiliaire SABAF 45mm
TETE Cuisinière BRULEUR Auxiliaire SABAF 45mm
Position : 93
Prix indicatif : 12.56 €
TETE Plaque BRULEUR WOK CENTRAL
TETE Plaque BRULEUR WOK CENTRAL
Position : 93
Prix indicatif : 63.48 €
GRILLE Plaque FONTE DROITE
GRILLE Plaque FONTE DROITE
Position : 95
Prix indicatif : 61.55 €
GRILLE Plaque FONTE GAUCHE
GRILLE Plaque FONTE GAUCHE
Position : 95
Prix indicatif : 64.01 €
GRILLE Plaque FONTE CENTRALE
GRILLE Plaque FONTE CENTRALE
Position : 95
Prix indicatif : 79.31 €
PATIN Plaque GRILLE
PATIN Plaque GRILLE
Position : 96
Prix indicatif : 2.93 €
JOINT Plaque BOUGIE ALLUMAGE
JOINT Plaque BOUGIE ALLUMAGE
Position : 98
Prix indicatif : 2.51 €
BOUGIE Plaque ALLUMAGE ROBINET SABAF
BOUGIE Plaque ALLUMAGE ROBINET SABAF
Position : 99
Prix indicatif : 12.78 €
BOUGIE Plaque WOK L600 3.6KW
BOUGIE Plaque WOK L600 3.6KW
Position : 99
Prix indicatif : 11.61 €
CABLE Cuisinière MASSE
CABLE Cuisinière MASSE
Position : 99
Prix indicatif : 6.02 €
CLIPS Plaque BOUGIE/THERMOCOUPLE
CLIPS Plaque BOUGIE/THERMOCOUPLE
Position : 100
Prix indicatif : 2.48 €
TAQUE Plaque
TAQUE Plaque
Position : 102
Prix indicatif : 54.01 €
RONDELLE Plaque
RONDELLE Plaque
Position : 107
Prix indicatif : 2.32 €
JEU Plaque Injecteur Gaz Butane 5 GAZ WOK
JEU Plaque Injecteur Gaz Butane 5 GAZ WOK
Position : 109
Prix indicatif : 26.93 €
JEU Plaque Injecteur Gaz Naturel 5 GAZ WOK
JEU Plaque Injecteur Gaz Naturel 5 GAZ WOK
Position : 109
Prix indicatif : 26.1 €
SUPPORT Plaque Injecteur Rapide
SUPPORT Plaque Injecteur Rapide
Position : 147
Prix indicatif : 17.03 €
SUPPORT Plaque Injecteur Semi-rapide
SUPPORT Plaque Injecteur Semi-rapide
Position : 147
Prix indicatif : 14.99 €
SUPPORT Plaque Injecteur Auxiliaire
SUPPORT Plaque Injecteur Auxiliaire
Position : 147
Prix indicatif : 12.12 €

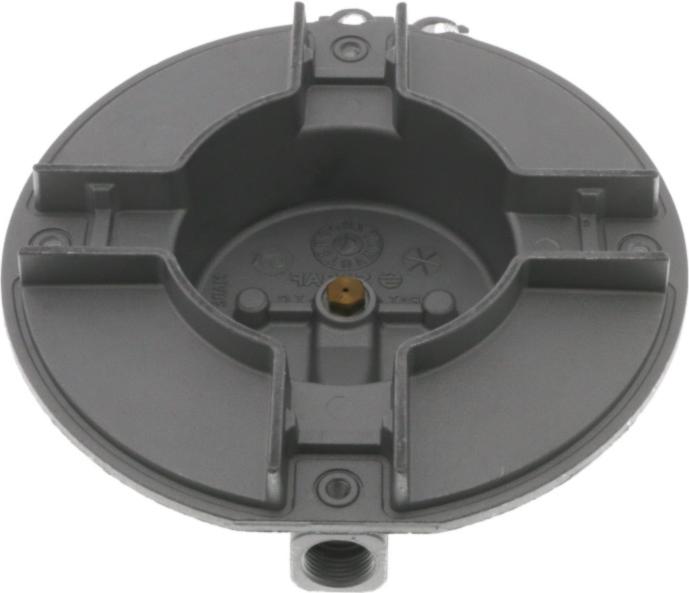

SUPPORT Plaque Injecteur CENTRAL WOK
SUPPORT Plaque Injecteur CENTRAL WOK
Position : 147
Prix indicatif : 37.54 €
RIVET Cuisinière Charnière Couvercle 4*8
RIVET Cuisinière Charnière Couvercle 4*8
Position : 158
Prix indicatif : 2.42 €
JOINT Plaque SOUS MANETTE NOIR
JOINT Plaque SOUS MANETTE NOIR
Position : 167
Prix indicatif : 6.03 €
TOLE Plaque Inférieur
TOLE Plaque Inférieur
Position : 168
Prix indicatif : 35.82 €
VIS Cuisinière
VIS Cuisinière
Position : 170
Prix indicatif : 2.44 €
VIS Plaque
VIS Plaque
Position : 173
Prix indicatif : 2.45 €
KIT Plaque ENCASTREMENT
KIT Plaque ENCASTREMENT
Position : 183
Prix indicatif : 11.31 €
COUDE Plaque ARRIVEE GAZ M/F G1/2
COUDE Plaque ARRIVEE GAZ M/F G1/2
Position : 246
Prix indicatif : 15.49 €
GRILLE Plaque CIRCULAIRE BRULEUR WOK
GRILLE Plaque CIRCULAIRE BRULEUR WOK
Position : 257
Prix indicatif : 47.43 €
BOITIER Plaque PROTECTION
BOITIER Plaque PROTECTION
Position : 311
Prix indicatif : 26.19 €
SUPPORT Plaque BRULEUR
SUPPORT Plaque BRULEUR
Position : 320
Prix indicatif : 8.35 €
