Vue éclatée lave linge TECNOLEC FT8WH

Name: TECNOLEC FT8WH
Brand: TECNOLEC
SKU: FT8WH

Découvrez la vue éclatée complète lave linge TECNOLEC FT8WH, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge TECNOLEC FT8WH et éviter les pannes imprévues. 24 pièces référencées.

Cette vue éclatée TECNOLEC FT8WH référence 24 pièces détachées, dont dessus lave-linge top, tuyau lave-linge vidange, securite lave-linge porte 170507 00607, avec leur position sur le schéma constructeur.

Réparer son lave-linge TECNOLEC : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Fuite d'eau

Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.

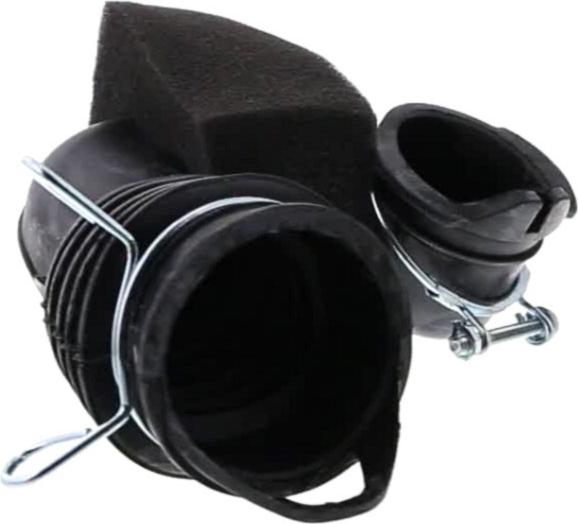

Sur cette vue : DURITE Lave-Linge CUVE/POMPE (repère 28, 32.51 €) · JOINT Lave-Linge HUBLOT (repère 31, 54.65 €) · DURITE Lave-Linge CUVE/BOITE PRODUIT (repère 33, 31.64 €) · JOINT Lave-Linge PALIER (repère 35, 6.42 €).

N'essore plus

Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.

Sur cette vue : CONDENSATEUR ANTIPARASITES (repère 17, 31.29 €) · COURROIE Lave-Linge 5PJE1270 (repère 39, 34.02 €).

Ne vidange plus

Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.

Sur cette vue : TUYAU Lave-Linge VIDANGE (repère 5, 20.68 €) · POMPE Lave-Linge VIDANGE COMPLETE PX-2-35 PX235 B30-6A (repère 27, 37.36 €) · DURITE Lave-Linge CUVE/POMPE (repère 28, 32.51 €).

Bruit violent à l'essorage

Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.

Sur cette vue : JOINT Lave-Linge PALIER (repère 35, 6.42 €) · ROULEMENT Lave-Linge 6206-2RZ (repère 36, 19.7 €) · ROULEMENT Lave-Linge 6207-2RZ (repère 36, 17.59 €) · RESSORT Lave-Linge SUSPENSION CUVE 173MM D30 22 STRIES (repère 38, 13.42 €).

Ne chauffe plus

Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.

Sur cette vue : RESISTANCE Lave-Linge 1800w + SONDE (repère 42, 45.95 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

CONDENSATEUR ANTIPARASITES (repère 17, 31.29 €) · JOINT Lave-Linge HUBLOT (repère 31, 54.65 €) · JOINT Lave-Linge PALIER (repère 35, 6.42 €) · ROULEMENT Lave-Linge 6206-2RZ (repère 36, 19.7 €) · ROULEMENT Lave-Linge 6207-2RZ (repère 36, 17.59 €) · COURROIE Lave-Linge 5PJE1270 (repère 39, 34.02 €) · AXE Lave-Linge AMORTISSEUR (repère 44, 10.06 €) · AMORTISSEUR Lave-Linge 80N (repère 45, 21.09 €)
