Vue éclatée réfrigérateur SOGELUX SRC345

Découvrez la vue éclatée complète réfrigérateur SOGELUX SRC345, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur SOGELUX SRC345 et éviter les pannes imprévues. 90 pièces référencées.

Cette vue éclatée SOGELUX SRC345 référence 90 pièces détachées, dont relais froid démarrage etr5,5 etr3.5, relais froid thermostat gd36a, relais froid thermostat etr5, avec leur position sur le schéma constructeur.

Réparer son réfrigérateur et congélateur SOGELUX : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne refroidit plus assez

Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.

Sur cette vue : RELAIS Froid Démarrage ETR5,5 ETR3.5 (13.4 €) · RELAIS Froid Thermostat GD36A (15.82 €) · RELAIS Froid Thermostat ETR5 (27.86 €) · SUPPORT Froid COMPRESSEUR (repère 20, 16.79 €).

Givre ou panne de dégivrage (No Frost)

Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.

Sur cette vue : CACHE Froid SONDE (repère 109, 31 €) · BAC Froid DEGIVRAGE (repère 140, 12.93 €) · SUPPORT Froid SONDE Thermostat EPUISE (repère 180) · RACLETTE Froid DEGIVRAGE (repère 190, 8.05 €).

Joint et fermeture

Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.

Sur cette vue : JOINT Froid Congélateur BLANC AV9916 (repère 30, 59.52 €) · JOINT Froid Réfrigérateur Blanc AV9916 (repère 40) · CHARNIERE Froid Supérieur DROITE (repère 50) · DOUILLE Froid Charnière CENTRALE BAS (repère 100, 20.15 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

RELAIS Froid Thermostat GD36A (15.82 €) · RELAIS Froid Thermostat ETR5 (27.86 €) · JOINT Froid Congélateur BLANC AV9916 (repère 30, 59.52 €) · JOINT Froid Réfrigérateur Blanc AV9916 (repère 40) · Thermostat Froid Réfrigérateur CB60 Nouveau modèle (repère 60) · MANETTE Froid THERMOSTAT (repère 90, 11.57 €) · SUPPORT Froid SONDE Thermostat EPUISE (repère 180) · JOINT Froid CHARNIERE CENTRALE (repère 380, 1.71 €)

Guides utiles

Réfrigérateur qui ne refroidit plus : comprendre le circuit du froid
Comment trouver la référence exacte d'une pièce détachée
Le bonus réparation : comment en profiter pour votre électroménager

Assistant réparation Assistant IA

Liste des pièces détachées

RELAIS Froid Démarrage ETR5,5 ETR3.5
RELAIS Froid Démarrage ETR5,5 ETR3.5
Prix indicatif : 13.4 €

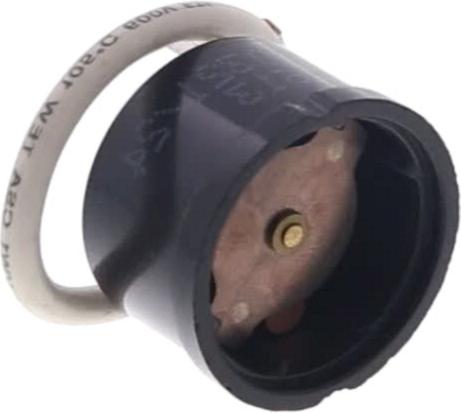

RELAIS Froid Thermostat GD36A
RELAIS Froid Thermostat GD36A
Prix indicatif : 15.82 €

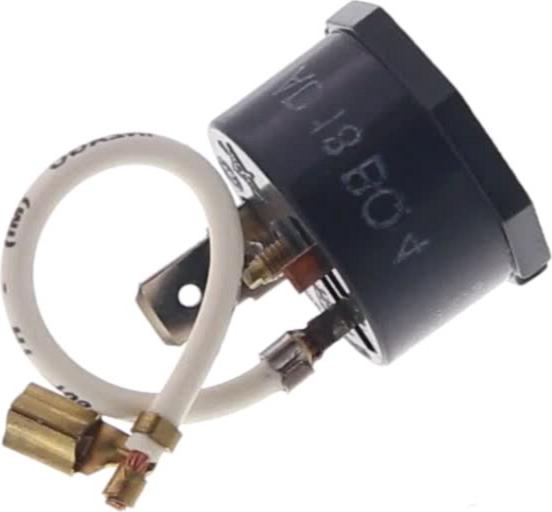

RELAIS Froid Thermostat ETR5
RELAIS Froid Thermostat ETR5
Prix indicatif : 27.86 €
CACHE Froid AMPOULE
CACHE Froid AMPOULE
Position : 10
Prix indicatif : 5.88 €
AMPOULE Froid 10W E14 240V REC0007
AMPOULE Froid 10W E14 240V REC0007
Position : 20
Prix indicatif : 8.01 €
SUPPORT Froid COMPRESSEUR
SUPPORT Froid COMPRESSEUR
Position : 20
Prix indicatif : 16.79 €
JOINT Froid Congélateur BLANC AV9916
JOINT Froid Congélateur BLANC AV9916
Position : 30
Prix indicatif : 59.52 €
DOUILLE Froid LAMPE
DOUILLE Froid LAMPE
Position : 30
Prix indicatif : 5.8 €
PLAQUE Froid BLOCAGE COMPRESSEUR
PLAQUE Froid BLOCAGE COMPRESSEUR
Position : 30
Prix indicatif : 2.43 €
Balconnnet Froid Supérieur
Balconnnet Froid Supérieur
Position : 30
Prix indicatif : 23.42 €
Balconnnet Froid Supérieur
Balconnnet Froid Supérieur
Position : 30
Prix indicatif : 23.98 €
CACHE Froid SUPPORT GRILLE
CACHE Froid SUPPORT GRILLE
Position : 34
Prix indicatif : 2.18 €
JOINT Froid Réfrigérateur Blanc AV9916
JOINT Froid Réfrigérateur Blanc AV9916
Position : 40
CHARNIERE Froid Supérieur DROITE
CHARNIERE Froid Supérieur DROITE
Position : 50
Balconnnet Froid Interrupteur
Balconnnet Froid Interrupteur
Position : 50
Prix indicatif : 22.7 €
Balconnnet Froid Intermédiaire Inférieur
Balconnnet Froid Intermédiaire Inférieur
Position : 50
Prix indicatif : 19.38 €
Thermostat Froid Réfrigérateur CB60 Nouveau modèle
Thermostat Froid Réfrigérateur CB60 Nouveau modèle
Position : 60
COUVERCLE Froid BALCONNET
COUVERCLE Froid BALCONNET
Position : 60
Prix indicatif : 9.39 €
POIGNEE Froid OUVERTURE DROITE E
POIGNEE Froid OUVERTURE DROITE E
Position : 70
SUPPORT Froid OEUFS
SUPPORT Froid OEUFS
Position : 70
Prix indicatif : 3.41 €
BOITE Froid AMOVIBLE GRAND MODELE EPUISE
BOITE Froid AMOVIBLE GRAND MODELE EPUISE
Position : 80
MANETTE Froid THERMOSTAT
MANETTE Froid THERMOSTAT
Position : 90
Prix indicatif : 11.57 €
DOUILLE Froid Charnière CENTRALE BAS
DOUILLE Froid Charnière CENTRALE BAS
Position : 100
Prix indicatif : 20.15 €
BAC Froid LEGUMES
BAC Froid LEGUMES
Position : 100
Prix indicatif : 29.42 €
DESSUS Froid BAC LEGUMES
DESSUS Froid BAC LEGUMES
Position : 104
ROUE Froid E
ROUE Froid E
Position : 105
AXE Froid ROUE
AXE Froid ROUE
Position : 106
Prix indicatif : 1.81 €
CACHE Froid CHARNIERE PLINTHE GAU
CACHE Froid CHARNIERE PLINTHE GAU
Position : 107
Prix indicatif : 3.27 €
CACHE Froid LOGEMENT Charnière SOCLED
CACHE Froid LOGEMENT Charnière SOCLED
Position : 107
Prix indicatif : 5.15 €
CACHE Froid CHARNIERE PLINTHE DRO
CACHE Froid CHARNIERE PLINTHE DRO
Position : 108
Prix indicatif : 3.79 €
CACHE Froid LOGEMENT Charnière SOCLE
CACHE Froid LOGEMENT Charnière SOCLE
Position : 108
Prix indicatif : 2.1 €
CACHE Froid SONDE
CACHE Froid SONDE
Position : 109
Prix indicatif : 31 €
CACHE Froid CHARNIERE SOCLE GAUCH
CACHE Froid CHARNIERE SOCLE GAUCH
Position : 109
Prix indicatif : 4.04 €
SUPPORT Froid EVAPORATEUR DROIT
SUPPORT Froid EVAPORATEUR DROIT
Position : 113
Prix indicatif : 2.68 €
SUPPORT Froid EVAPORATEUR GAUCHE
SUPPORT Froid EVAPORATEUR GAUCHE
Position : 114
Prix indicatif : 2.97 €
BOITE Froid VIANDE
BOITE Froid VIANDE
Position : 120
Prix indicatif : 26.81 €
GRILLE Froid
GRILLE Froid
Position : 130
Prix indicatif : 16.87 €
GRILLE Froid
GRILLE Froid
Position : 130
Prix indicatif : 18.93 €
BAC Froid DEGIVRAGE
BAC Froid DEGIVRAGE
Position : 140
Prix indicatif : 12.74 €
BAC Froid DEGIVRAGE
BAC Froid DEGIVRAGE
Position : 140
Prix indicatif : 12.93 €
COUVERCLE Froid GRANDE BOITE EPUISE
COUVERCLE Froid GRANDE BOITE EPUISE
Position : 140
COUVERCLE Froid BOITE VIANDE
COUVERCLE Froid BOITE VIANDE
Position : 150
Prix indicatif : 14.09 €
FACADE Froid PANIER HAUT Blanc
FACADE Froid PANIER HAUT Blanc
Position : 160
Prix indicatif : 37.86 €
PLINTHE Froid
PLINTHE Froid
Position : 170
Prix indicatif : 20.49 €
CONDENSEUR Froid EPUISE
CONDENSEUR Froid EPUISE
Position : 170
BAC Froid GLACONS
BAC Froid GLACONS
Position : 180
Prix indicatif : 5.47 €
PIED Froid REGLABLE
PIED Froid REGLABLE
Position : 180
Prix indicatif : 5.22 €
SUPPORT Froid SONDE Thermostat EPUISE
SUPPORT Froid SONDE Thermostat EPUISE
Position : 180
RACLETTE Froid DEGIVRAGE
RACLETTE Froid DEGIVRAGE
Position : 190
Prix indicatif : 8.05 €
GRATTOIR Froid DEGIVRAGE
GRATTOIR Froid DEGIVRAGE
Position : 190
Prix indicatif : 3.08 €
TOP Froid L=60cm AP9416
TOP Froid L=60cm AP9416
Position : 200
Prix indicatif : 32.73 €
BANDEAU Froid (W10)
BANDEAU Froid (W10)
Position : 210
Prix indicatif : 17.06 €
PROFIL Froid Evaporateur Congélateur
PROFIL Froid Evaporateur Congélateur
Position : 220
Prix indicatif : 6.23 €
CACHE Froid Charnière CENTRALE
CACHE Froid Charnière CENTRALE
Position : 240
Prix indicatif : 2.29 €
CACHE Froid TROU
CACHE Froid TROU
Position : 240
Prix indicatif : 2.48 €
AXE Froid CHARNIERE Supérieur AP150995
AXE Froid CHARNIERE Supérieur AP150995
Position : 280
Prix indicatif : 9.55 €
DOUILLE Froid CHARNIERE SUP/INF E
DOUILLE Froid CHARNIERE SUP/INF E
Position : 320
DOUILLE Froid CHARNIERE
DOUILLE Froid CHARNIERE
Position : 320

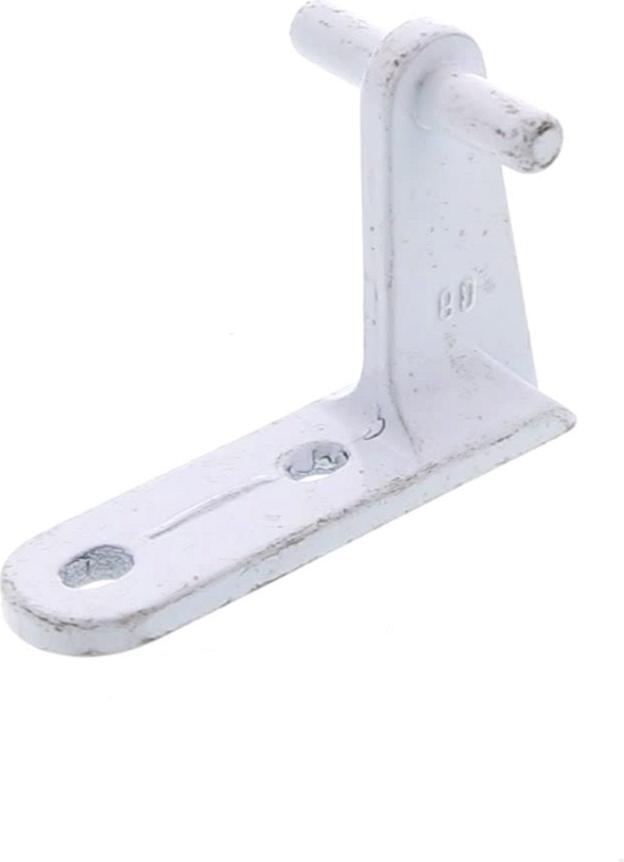

CHARNIERE Froid CENTRALE
CHARNIERE Froid CENTRALE
Position : 330
CHARNIERE Froid CENTRALE AV9848
CHARNIERE Froid CENTRALE AV9848
Position : 330
Prix indicatif : 36.4 €
CHARNIERE Froid CENTRALE AP9848-AV200030
CHARNIERE Froid CENTRALE AP9848-AV200030
Position : 330
Prix indicatif : 29.07 €
DESHYDRATEUR Froid
DESHYDRATEUR Froid
Position : 330
Prix indicatif : 4.14 €
CHARNIERE Froid CENTRALE
CHARNIERE Froid CENTRALE
Position : 330
Prix indicatif : 28.92 €
SILENT BLOC Froid COMPRESSEUR
SILENT BLOC Froid COMPRESSEUR
Position : 370
Prix indicatif : 3.74 €
JOINT Froid CHARNIERE CENTRALE
JOINT Froid CHARNIERE CENTRALE
Position : 380
Prix indicatif : 1.71 €
AXE Froid CHARNIERE Inférieur ET Supérieur
AXE Froid CHARNIERE Inférieur ET Supérieur
Position : 400
Prix indicatif : 5.72 €
POIGNEE Froid OUVERTURE GAUCHE
POIGNEE Froid OUVERTURE GAUCHE
Position : 460
TUYAU Froid EAU DEGIVRAGE
TUYAU Froid EAU DEGIVRAGE
Position : 460
Prix indicatif : 3.63 €
PANIER Froid Congélateur Grand modèle PLASTIQUE
PANIER Froid Congélateur Grand modèle PLASTIQUE
Position : 510
Prix indicatif : 25.01 €
COUVERCLE Froid
COUVERCLE Froid
Position : 530
Prix indicatif : 14.3 €
JOINT Froid GOUTIERE Congélateur
JOINT Froid GOUTIERE Congélateur
Position : 540
Prix indicatif : 4.57 €
PANIER Froid PETIT BAS
PANIER Froid PETIT BAS
Position : 550
Prix indicatif : 25.73 €
SUPPORT Froid FICHE
SUPPORT Froid FICHE
Position : 560
Prix indicatif : 4.72 €
CHARNIERE Froid Supérieur GAUCHE
CHARNIERE Froid Supérieur GAUCHE
Position : 590
Prix indicatif : 29.02 €
BAC Froid SUPPORT BACS GLACONS EPUISE
BAC Froid SUPPORT BACS GLACONS EPUISE
Position : 590
PLATEAU Froid Supérieur Congélateur EPUISE
PLATEAU Froid Supérieur Congélateur EPUISE
Position : 590
CHARNIERE Froid Inférieur GAUCHE AV0031
CHARNIERE Froid Inférieur GAUCHE AV0031
Position : 640
Prix indicatif : 51.24 €
CHARNIERE Froid Inférieur GAUCHE
CHARNIERE Froid Inférieur GAUCHE
Position : 640
Prix indicatif : 15.52 €
CHARNIERE Froid Inférieur DROITE AV0031
CHARNIERE Froid Inférieur DROITE AV0031
Position : 650
Prix indicatif : 12.96 €

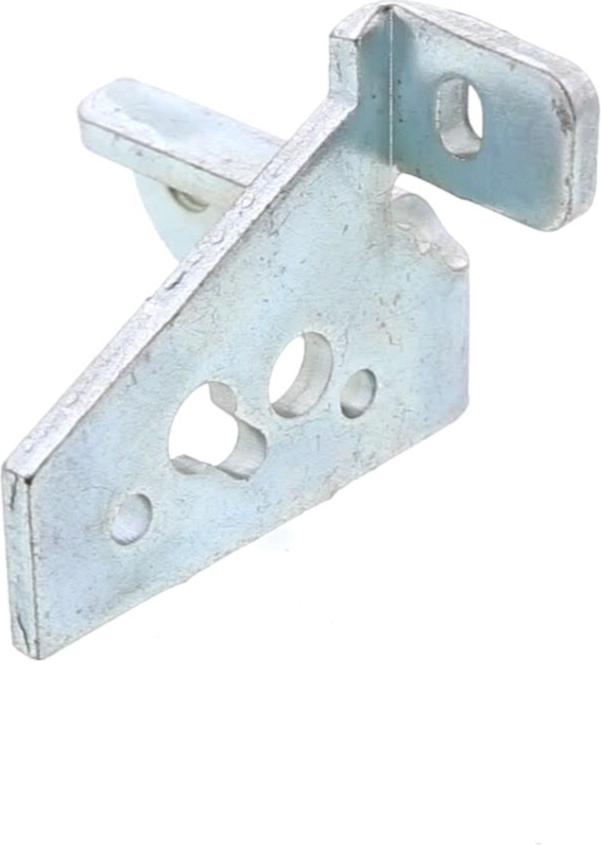

CHARNIERE Froid Inférieur DROITE
CHARNIERE Froid Inférieur DROITE
Position : 650
Prix indicatif : 7.73 €
CHARNIERE Froid Inférieur DROITE
CHARNIERE Froid Inférieur DROITE
Position : 650
Prix indicatif : 13.49 €
PANIER Froid PETIT Supérieur
PANIER Froid PETIT Supérieur
Position : 720
Prix indicatif : 27 €
PANIER Froid
PANIER Froid
Position : 720
Prix indicatif : 29.87 €
Thermostat Froid Congélateur
Thermostat Froid Congélateur
Position : 790
Prix indicatif : 49.44 €
THERMOMETRE Froid ELECTRONIQUE
THERMOMETRE Froid ELECTRONIQUE
Position : 800
Prix indicatif : 55.6 €
CACHE Froid LAMPE
CACHE Froid LAMPE
Position : 810
Prix indicatif : 4.69 €

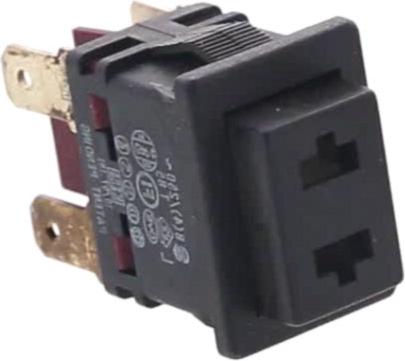

Interrupteur Froid BIPOLAIR
Interrupteur Froid BIPOLAIR
Position : 820
Prix indicatif : 9.94 €
COMPRESSEUR 1/8 R134
COMPRESSEUR 1/8 R134
Position : 880
Prix indicatif : 104.65 €
SONDE Froid THERMOMETRE ELECTRO
SONDE Froid THERMOMETRE ELECTRO
Position : 900
Prix indicatif : 31.01 €
EVAPORATEUR Froid Congélateur AP9912
EVAPORATEUR Froid Congélateur AP9912
Position : 920
Prix indicatif : 65.64 €
