SOGELUX

Vue éclatée réfrigérateur SOGELUX CNW318B

Découvrez la vue éclatée complète réfrigérateur SOGELUX CNW318B, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d’une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur SOGELUX CNW318B et éviter les pannes imprévues.

Assistant réparation Powered by ChatGPT

Liste des pièces détachées

INDICATEUR Froid ZONE 0-4°C
INDICATEUR Froid ZONE 0-4°C
Prix indicatif : 5.42 €
NOTICE Froid UTILISATION
NOTICE Froid UTILISATION
Prix indicatif : 8.69 €
RONDELLE Froid Blanc EPAISSEUR 0.7mm
RONDELLE Froid Blanc EPAISSEUR 0.7mm
Prix indicatif : 4.63 €
CHARNIERE Froid Supérieur Droit ou Gauche 345HC
CHARNIERE Froid Supérieur Droit ou Gauche 345HC
Position : 2
Prix indicatif : 17.55 €
VIS Froid FIXE SUPPORT Charnière Supérieur
VIS Froid FIXE SUPPORT Charnière Supérieur
Position : 5
Prix indicatif : 2.53 €
VIS Froid CHARNIERES Supérieur M5*16
VIS Froid CHARNIERES Supérieur M5*16
Position : 7
Prix indicatif : 2.11 €
CHARNIERE Froid CENTRALE 345 RV
CHARNIERE Froid CENTRALE 345 RV
Position : 9
Prix indicatif : 12.38 €
BOUCHON Froid PETIT MODELE
BOUCHON Froid PETIT MODELE
Position : 11
Prix indicatif : 2.44 €
BOUCHON Froid GRAND MODELE BLANC
BOUCHON Froid GRAND MODELE BLANC
Position : 12
Prix indicatif : 2.29 €
Interrupteur Froid LUMIERE 2 COSSES
Interrupteur Froid LUMIERE 2 COSSES
Position : 13
Prix indicatif : 16.22 €
PIED Froid AVANT GRIS 8*35 43mm
PIED Froid AVANT GRIS 8*35 43mm
Position : 16
Prix indicatif : 8.3 €
BAC Froid GLACONS Blanc 18 VBE5849 99612935
BAC Froid GLACONS Blanc 18 VBE5849 99612935
Position : 18
Prix indicatif : 11.62 €
CLAYETTE Froid VERRE Congélateur 366 425*300
CLAYETTE Froid VERRE Congélateur 366 425*300
Position : 19
Prix indicatif : 24.97 €
AMPOULE Froid LED E14 17.38MM 57*24 1.1W 6500K
AMPOULE Froid LED E14 17.38MM 57*24 1.1W 6500K
Position : 22
Prix indicatif : 7.89 €
DOUILLE Froid LAMPE
DOUILLE Froid LAMPE
Position : 23
Prix indicatif : 12.55 €
VIS Froid 40*13 INOX
VIS Froid 40*13 INOX
Position : 25
Prix indicatif : 2.36 €
PLAFONNIER Froid AMPOULE 270PS SW
PLAFONNIER Froid AMPOULE 270PS SW
Position : 28
Prix indicatif : 13.55 €

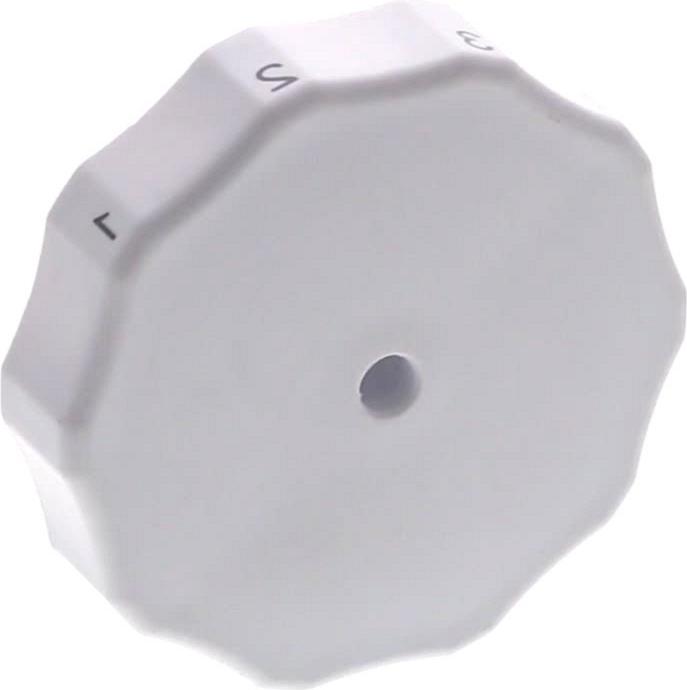

MANETTE Froid Thermostat 271 SW
MANETTE Froid Thermostat 271 SW
Position : 29
Prix indicatif : 14.28 €
CLAYETTE Froid VERRE 366
CLAYETTE Froid VERRE 366
Position : 37
Prix indicatif : 39.58 €
PROFIL Froid DESSUS BAC LEGUMES 366 SW 392mm (4mm)
PROFIL Froid DESSUS BAC LEGUMES 366 SW 392mm (4mm)
Position : 38
Prix indicatif : 14.48 €
ENJOLIVEUR Froid CLAYETTE ARRIERE GAUCHE
ENJOLIVEUR Froid CLAYETTE ARRIERE GAUCHE
Position : 38
Prix indicatif : 12.23 €
ENJOLIVEUR Froid CLAYETTE ARRIERE DROIT
ENJOLIVEUR Froid CLAYETTE ARRIERE DROIT
Position : 38
Prix indicatif : 13.57 €
BAC Froid LEGUMES 366 TRANSPARENT CLAIR VBE2363 99603667
BAC Froid LEGUMES 366 TRANSPARENT CLAIR VBE2363 99603667
Position : 41
Prix indicatif : 37.75 €
CACHE Froid Charnière Supérieur Gauche 345CE SW
CACHE Froid Charnière Supérieur Gauche 345CE SW
Position : 45
Prix indicatif : 3.8 €
VIS Froid PLINTHE
VIS Froid PLINTHE
Position : 59
Prix indicatif : 2.36 €
VIS Froid 40*14 INOX
VIS Froid 40*14 INOX
Position : 70
Prix indicatif : 2.16 €
TIROIR Froid Supérieur OU CENTRAL 366 TRANSPARENT CLAIR VBE2365
TIROIR Froid Supérieur OU CENTRAL 366 TRANSPARENT CLAIR VBE2365
Position : 92
Prix indicatif : 44.1 €
TIROIR Froid Inférieur 366 TRANSPARENT CLAIR VBE2364
TIROIR Froid Inférieur 366 TRANSPARENT CLAIR VBE2364
Position : 93
Prix indicatif : 42.19 €
BOITIER Froid LAMPE Réfrigérateur 270 SW VBE3997-1 99603948
BOITIER Froid LAMPE Réfrigérateur 270 SW VBE3997-1 99603948
Position : 112
Prix indicatif : 21.77 €
SUPPORT Froid THERMOSTAT VBE4149
SUPPORT Froid THERMOSTAT VBE4149
Position : 115
Prix indicatif : 9.82 €
VIS Froid 40*14 INOX
VIS Froid 40*14 INOX
Position : 131
Prix indicatif : 2.61 €
DOUILLE Froid Charnière Gauche MENTONNET 345P Blanc
DOUILLE Froid Charnière Gauche MENTONNET 345P Blanc
Position : 151
Prix indicatif : 5.28 €
BOUCHON Froid TROU CHARNIERE
BOUCHON Froid TROU CHARNIERE
Position : 152
Prix indicatif : 2.47 €
Porte Froid Congélateur 360HC-FLN-FW SW
Porte Froid Congélateur 360HC-FLN-FW SW
Position : 153
Prix indicatif : 81.62 €
LOGO Froid SOGELUX INOX
LOGO Froid SOGELUX INOX
Position : 154
Prix indicatif : 21.35 €
Porte Froid Réfrigérateur 360HC-FLN-FW SW
Porte Froid Réfrigérateur 360HC-FLN-FW SW
Position : 155
Prix indicatif : 102.73 €
SUPPORT Froid ŒUFS TRANSPARENT CLAIR VBE5982 99612941
SUPPORT Froid ŒUFS TRANSPARENT CLAIR VBE5982 99612941
Position : 159
Prix indicatif : 10.01 €
CACHE Froid VIS SW ap759768
CACHE Froid VIS SW ap759768
Position : 164
Prix indicatif : 3.97 €

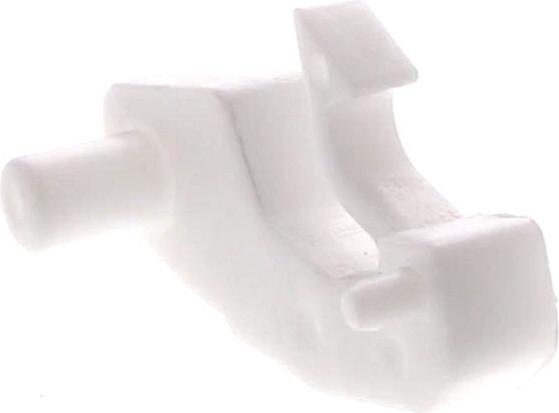

DOUILLE Froid Charnière Droit MENTONNET
DOUILLE Froid Charnière Droit MENTONNET
Position : 171
Prix indicatif : 10.38 €
VIS Froid
VIS Froid
Position : 172
Prix indicatif : 2.1 €
DOUILLE Froid Charnière Gauche MENTONNET
DOUILLE Froid Charnière Gauche MENTONNET
Position : 173
Prix indicatif : 6.71 €
BLOCAGE Froid PORTE Congélateur
BLOCAGE Froid PORTE Congélateur
Position : 174
Prix indicatif : 5.83 €
BALCONNET Froid Supérieur 345 TRANSPARENT CLAIR VBE0018 99603689
BALCONNET Froid Supérieur 345 TRANSPARENT CLAIR VBE0018 99603689
Position : 175
Prix indicatif : 29.4 €
BALCONNET Froid BOUTEILLES 345 TRANSPARENT CLAIR
BALCONNET Froid BOUTEILLES 345 TRANSPARENT CLAIR
Position : 177
Prix indicatif : 35.04 €
DOUILLE Froid Charnière Porte Inférieur 345CE BLANC
DOUILLE Froid Charnière Porte Inférieur 345CE BLANC
Position : 187
Prix indicatif : 4.08 €
CONDENSEUR Froid 60cm 24
CONDENSEUR Froid 60cm 24
Position : 201
Prix indicatif : 56.56 €
ENTRETOISE Froid ESPACEMENT
ENTRETOISE Froid ESPACEMENT
Position : 203
Prix indicatif : 6.26 €
VIS Froid 4.8*13
VIS Froid 4.8*13
Position : 205
Prix indicatif : 2.48 €
MASTIC Froid ANTI-VIBRATION
MASTIC Froid ANTI-VIBRATION
Position : 207
Prix indicatif : 5.59 €
CABLE Froid ALIMENTATION
CABLE Froid ALIMENTATION
Position : 210
Prix indicatif : 10.19 €
RELAIS Froid Démarrage+thermique LC100CY1
RELAIS Froid Démarrage+thermique LC100CY1
Position : 211
Prix indicatif : 25.82 €
CONDO Froid 4uF 400V COSSES 6.3 CBB65A-2
CONDO Froid 4uF 400V COSSES 6.3 CBB65A-2
Position : 212
Prix indicatif : 12.99 €
VIS Froid
VIS Froid
Position : 213
Prix indicatif : 2.18 €
VIS Froid
VIS Froid
Position : 213
Prix indicatif : 2.39 €
BAC Froid EAU DEGIVRAGE 640 VBE1605 99604349
BAC Froid EAU DEGIVRAGE 640 VBE1605 99604349
Position : 214
Prix indicatif : 19.26 €
DESHYDRATEUR Froid 7,5G
DESHYDRATEUR Froid 7,5G
Position : 215
Prix indicatif : 12.9 €
SUPPORT Froid COMPRESSEUR
SUPPORT Froid COMPRESSEUR
Position : 216
Prix indicatif : 38.38 €
COMPRESSEUR Froid LC100CY1 (avec attache sur compresseur)
COMPRESSEUR Froid LC100CY1 (avec attache sur compresseur)
Position : 217
Prix indicatif : 111.37 €
BASE Froid SUPPORT COMPRESSEUR
BASE Froid SUPPORT COMPRESSEUR
Position : 218
Prix indicatif : 30.35 €
FIL Froid MASSE
FIL Froid MASSE
Position : 219
Prix indicatif : 5.94 €
PIED Froid ARRIERE Blanc hauteur 16mm
PIED Froid ARRIERE Blanc hauteur 16mm
Position : 223
Prix indicatif : 6.25 €
VIS Froid
VIS Froid
Position : 224
Prix indicatif : 2.59 €
TUYAU Froid
TUYAU Froid
Position : 225
Prix indicatif : 8.56 €
ROUE Froid ARRIERE BLANCHE
ROUE Froid ARRIERE BLANCHE
Position : 227
Prix indicatif : 6.02 €
AXE Froid ROUE AVANT OU ARRIERE
AXE Froid ROUE AVANT OU ARRIERE
Position : 228
Prix indicatif : 3.5 €
VIS Froid
VIS Froid
Position : 240
Prix indicatif : 5.34 €
PLATINE Froid MB/BDA01-6 3664 23355159
PLATINE Froid MB/BDA01-6 3664 23355159
Position : 242
Prix indicatif : 65.1 €
Evaporateur Froid 366GT
Evaporateur Froid 366GT
Position : 401
Prix indicatif : 110.25 €

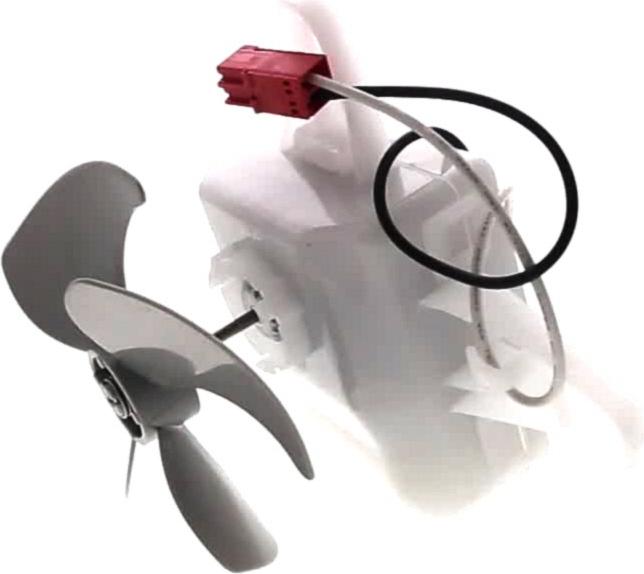

MOTEUR Froid VENTILATEUR FREEZER SENS ANTI-HORAIRE CCW
MOTEUR Froid VENTILATEUR FREEZER SENS ANTI-HORAIRE CCW
Position : 407
Prix indicatif : 45.14 €
FACADE Froid Congélateur Evaporateur SW VBE2360+VBE3052
FACADE Froid Congélateur Evaporateur SW VBE2360+VBE3052
Position : 408
Prix indicatif : 47.21 €
TURBINE Froid MOTEUR VENTILATEUR 465 100mm SENS ANTI-HORAIRE CCW
TURBINE Froid MOTEUR VENTILATEUR 465 100mm SENS ANTI-HORAIRE CCW
Position : 409
Prix indicatif : 9.32 €
CLIPS Froid TURBINE Ventilation Congélateur
CLIPS Froid TURBINE Ventilation Congélateur
Position : 410
Prix indicatif : 2.35 €
Couvercle Froid MOTEUR Ventilation Congélateur VBE2025
Couvercle Froid MOTEUR Ventilation Congélateur VBE2025
Position : 411
Prix indicatif : 14.07 €
SUPPORT Froid ARRIERE MOTEUR VENTILATION
SUPPORT Froid ARRIERE MOTEUR VENTILATION
Position : 412
Prix indicatif : 11.43 €
MOTEUR Froid VENTILATEUR IS-5209VTH-3
MOTEUR Froid VENTILATEUR IS-5209VTH-3
Position : 413
Prix indicatif : 53.48 €
ISOLATION Froid Réfrigérateur 366NL
ISOLATION Froid Réfrigérateur 366NL
Position : 427
Prix indicatif : 17.44 €
SONDE Froid Congélateur ou Réfrigérateur R6K L=200mm
SONDE Froid Congélateur ou Réfrigérateur R6K L=200mm
Position : 434
Prix indicatif : 28.04 €
CACHE Froid VIS 640 SW
CACHE Froid VIS 640 SW
Position : 449
Prix indicatif : 2.62 €
FUSIBLE Froid THERMIQUE 72°C 10/250 70°C 6/250 TF2 NOVA
FUSIBLE Froid THERMIQUE 72°C 10/250 70°C 6/250 TF2 NOVA
Position : 499
Prix indicatif : 15.23 €
BOITE Froid MOTEUR VENTILATEUR VBE2024
BOITE Froid MOTEUR VENTILATEUR VBE2024
Position : 500
Prix indicatif : 9.17 €
RESISTANCE Froid DEGIVRAGE 154W
RESISTANCE Froid DEGIVRAGE 154W
Position : 533
Prix indicatif : 54.95 €
PIECE Froid 3664
PIECE Froid 3664
Position : 542
Prix indicatif : 25.52 €
BUSE Froid SORTIE AIR VBE2359
BUSE Froid SORTIE AIR VBE2359
Position : 544
Prix indicatif : 7.71 €
AXE Froid MANETTE Thermostat
AXE Froid MANETTE Thermostat
Position : 627
Prix indicatif : 2.96 €
CHARNIERE Froid SANS ROUE
CHARNIERE Froid SANS ROUE
Position : 641
Prix indicatif : 24.77 €
BUTEE Froid Supérieur GAUCHE 360 SW
BUTEE Froid Supérieur GAUCHE 360 SW
Position : 700
Prix indicatif : 10.06 €
BUTEE Froid Supérieur DROITE 366 SW
BUTEE Froid Supérieur DROITE 366 SW
Position : 700
Prix indicatif : 9.37 €
BUTEE Froid Inférieur GAUCHE 366 SW
BUTEE Froid Inférieur GAUCHE 366 SW
Position : 701
Prix indicatif : 9.04 €
BUTEE Froid Inférieur DROITE 366 SW
BUTEE Froid Inférieur DROITE 366 SW
Position : 701
Prix indicatif : 9.31 €
AMORTISSEUR Froid COMPRESSEUR
AMORTISSEUR Froid COMPRESSEUR
Position : 1026
Prix indicatif : 7.15 €
