Vue éclatée réfrigérateur SOGELUX CNW378LX

Découvrez la vue éclatée complète réfrigérateur SOGELUX CNW378LX, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d’une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur SOGELUX CNW378LX et éviter les pannes imprévues.

Assistant réparation Powered by ChatGPT

Liste des pièces détachées

INDICATEUR Froid ZONE 0-4°C
INDICATEUR Froid ZONE 0-4°C
Prix indicatif : 6.06 €
VIS Lave-Vaisselle M4X6
VIS Lave-Vaisselle M4X6
Prix indicatif : 2.23 €
NOTICE Froid UTILISATION
NOTICE Froid UTILISATION
Prix indicatif : 9.58 €
CHARNIERE Froid Supérieur 54CM
CHARNIERE Froid Supérieur 54CM
Position : 2
Prix indicatif : 12.66 €
CHARNIERE Froid CENTRALE 473
CHARNIERE Froid CENTRALE 473
Position : 9
Prix indicatif : 13.72 €
BOUCHON Froid GRAND MODELE BLANC
BOUCHON Froid GRAND MODELE BLANC
Position : 12
Prix indicatif : 2.59 €
Interrupteur Froid LUMIERE 2 COSSES
Interrupteur Froid LUMIERE 2 COSSES
Position : 13
Prix indicatif : 12.49 €
TIGE Froid CANAL DEGIVRAGE SW VBE0064
TIGE Froid CANAL DEGIVRAGE SW VBE0064
Position : 14
Prix indicatif : 5.97 €
PIED Froid AVANT GRIS 8*35 43mm
PIED Froid AVANT GRIS 8*35 43mm
Position : 16
Prix indicatif : 9.54 €
RACLETTE Froid DEGIVRAGE SW
RACLETTE Froid DEGIVRAGE SW
Position : 17
Prix indicatif : 3.31 €
BAC Froid GLACONS Blanc 18 VBE5849 99612935
BAC Froid GLACONS Blanc 18 VBE5849 99612935
Position : 18
Prix indicatif : 9.52 €
CLAYETTE Froid Congélateur Supérieur 374 423*373
CLAYETTE Froid Congélateur Supérieur 374 423*373
Position : 18
Prix indicatif : 26.19 €
CLAYETTE Froid Congélateur Inférieur 374 429*208
CLAYETTE Froid Congélateur Inférieur 374 429*208
Position : 18
Prix indicatif : 24.13 €
AMPOULE Froid LED E14 17.38MM 57*24 1.1W 6500K
AMPOULE Froid LED E14 17.38MM 57*24 1.1W 6500K
Position : 22
Prix indicatif : 7.25 €
DOUILLE Froid LAMPE
DOUILLE Froid LAMPE
Position : 23
Prix indicatif : 12.83 €
THERMOSTAT Froid KDF25X-E bulbe=1315mm
THERMOSTAT Froid KDF25X-E bulbe=1315mm
Position : 27
Prix indicatif : 43.24 €
PLAFONNIER Froid LAMPE 319
PLAFONNIER Froid LAMPE 319
Position : 28
Prix indicatif : 12.07 €

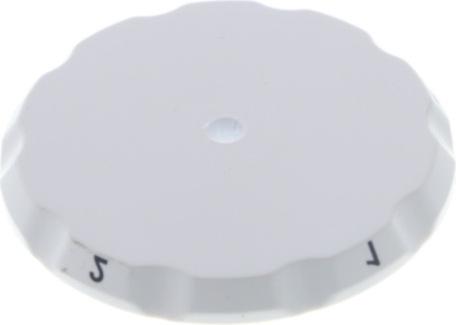

MANETTE Froid Thermostat 319
MANETTE Froid Thermostat 319
Position : 29
Prix indicatif : 9.36 €
CLAYETTE Froid VERRE 374 494*335*4 avec rainure arriere
CLAYETTE Froid VERRE 374 494*335*4 avec rainure arriere
Position : 37
Prix indicatif : 27.4 €
PROFIL Froid ARRIERE CLAYETTE 375
PROFIL Froid ARRIERE CLAYETTE 375
Position : 38
Prix indicatif : 8.44 €
PROFIL Froid AVANT CLAYETTE INOX Réfrigérateur 366 492mm Ep7mm
PROFIL Froid AVANT CLAYETTE INOX Réfrigérateur 366 492mm Ep7mm
Position : 38
Prix indicatif : 12.71 €
DESSUS Froid BAC LEGUMES 383 497*415
DESSUS Froid BAC LEGUMES 383 497*415
Position : 39
Prix indicatif : 27.05 €
ENJOLIVEUR Froid AVANT DESSUS BAC LEGUMES 373
ENJOLIVEUR Froid AVANT DESSUS BAC LEGUMES 373
Position : 40
Prix indicatif : 17.81 €
ENJOLIVEUR Froid AVANT DESSUS BAC LEGUMES 373
ENJOLIVEUR Froid AVANT DESSUS BAC LEGUMES 373
Position : 40
Prix indicatif : 17.07 €
BAC Froid LEGUMES 3661 TRANSPARENT CLAIR VBE6243 99611847
BAC Froid LEGUMES 3661 TRANSPARENT CLAIR VBE6243 99611847
Position : 41
Prix indicatif : 37.73 €
Interrupteur Froid RESISTANCE 260SN 2COSSES remplacé par 4COSSES
Interrupteur Froid RESISTANCE 260SN 2COSSES remplacé par 4COSSES
Position : 46
Prix indicatif : 18.33 €
PROTECTION Froid Interrupteur 260SN
PROTECTION Froid Interrupteur 260SN
Position : 47
Prix indicatif : 13.25 €
CACHE Froid CHARNIERE Supérieur 54CM GRIS VSG VBE7647 99616120
CACHE Froid CHARNIERE Supérieur 54CM GRIS VSG VBE7647 99616120
Position : 89
Prix indicatif : 6.54 €
CACHE Froid GAUCHE 2451 GRIS VSG
CACHE Froid GAUCHE 2451 GRIS VSG
Position : 89
Prix indicatif : 2.45 €
BOITIER Froid THERMOSTAT 319 VBE6353 99612402
BOITIER Froid THERMOSTAT 319 VBE6353 99612402
Position : 112
Prix indicatif : 12.21 €
SUPPORT Froid THERMOSTAT VBE4149
SUPPORT Froid THERMOSTAT VBE4149
Position : 115
Prix indicatif : 5.83 €
DOUILLE Froid Charnière GRIS CLAIR 345P
DOUILLE Froid Charnière GRIS CLAIR 345P
Position : 151
Prix indicatif : 6.12 €
BOUCHON Froid TROU CHARNIERE
BOUCHON Froid TROU CHARNIERE
Position : 152
Prix indicatif : 2.49 €
CACHE Froid TROU GRIS
CACHE Froid TROU GRIS
Position : 152
Prix indicatif : 3.39 €
MARQUE Froid SOGELUX
MARQUE Froid SOGELUX
Position : 154
Prix indicatif : 16.8 €
Porte Froid REF+CONG 383M-V
Porte Froid REF+CONG 383M-V
Position : 155
Prix indicatif : 211.82 €
SUPPORT Froid ŒUFS TRANSPARENT CLAIR VBE5982 99612941
SUPPORT Froid ŒUFS TRANSPARENT CLAIR VBE5982 99612941
Position : 159
Prix indicatif : 9.08 €
CACHE Froid VIS
CACHE Froid VIS
Position : 164
Prix indicatif : 2.39 €
MENTONNET Froid 373
MENTONNET Froid 373
Position : 171
Prix indicatif : 7.08 €
RENFORT Froid 473
RENFORT Froid 473
Position : 173
Prix indicatif : 9.57 €
BLOCAGE Froid PORTE Congélateur
BLOCAGE Froid PORTE Congélateur
Position : 174
Prix indicatif : 5.63 €
RENFORT Froid 473
RENFORT Froid 473
Position : 174
Prix indicatif : 5.98 €
BALCONNET Froid Supérieur 373 TRANSPARENT CLAIR VBE6238 99611842
BALCONNET Froid Supérieur 373 TRANSPARENT CLAIR VBE6238 99611842
Position : 175
Prix indicatif : 25.5 €
BALCONNET Froid BOUTEILLES 373 TRANSPARENT CLAIR VBE6239 99611843
BALCONNET Froid BOUTEILLES 373 TRANSPARENT CLAIR VBE6239 99611843
Position : 177
Prix indicatif : 25.17 €
DOUILLE Froid Inférieur Porte Inférieur GRISE VBE1636 GRIS
DOUILLE Froid Inférieur Porte Inférieur GRISE VBE1636 GRIS
Position : 187
Prix indicatif : 5.7 €
DOUILLE Froid Supérieur Porte Supérieur 540CE GRISE
DOUILLE Froid Supérieur Porte Supérieur 540CE GRISE
Position : 189
Prix indicatif : 6.01 €
CONDENSEUR Froid 60cm 24
CONDENSEUR Froid 60cm 24
Position : 201
Prix indicatif : 65.74 €
ENTRETOISE Froid BLANCHE ESPACEMENT VBE374
ENTRETOISE Froid BLANCHE ESPACEMENT VBE374
Position : 203
Prix indicatif : 2.48 €
VIS Froid 4.8*13
VIS Froid 4.8*13
Position : 205
Prix indicatif : 2.47 €
MASTIC Froid ANTI-VIBRATION
MASTIC Froid ANTI-VIBRATION
Position : 207
Prix indicatif : 6.1 €
CABLE Froid ALIMENTATION 2.1m 3*0.75 sans cosses
CABLE Froid ALIMENTATION 2.1m 3*0.75 sans cosses
Position : 210
Prix indicatif : 17.26 €
RELAIS Froid Démarrage+thermique ETZ95L FS/TS QP3-15A-G1 BT40-120
RELAIS Froid Démarrage+thermique ETZ95L FS/TS QP3-15A-G1 BT40-120
Position : 211
Prix indicatif : 30.29 €
RELAIS Froid Démarrage+thermique TG1114Y
RELAIS Froid Démarrage+thermique TG1114Y
Position : 211
Prix indicatif : 26.66 €
CONDO Froid 4uF 400V COSSES 6.3 CBB65A-2
CONDO Froid 4uF 400V COSSES 6.3 CBB65A-2
Position : 212
Prix indicatif : 14.59 €
CONDO Froid 3uF 400V COSSES 6.3 CBB65A-2
CONDO Froid 3uF 400V COSSES 6.3 CBB65A-2
Position : 212
Prix indicatif : 18.46 €
BAC Froid EAU DEGIVRAGE 640 COMPRESSEUR ACC VBE5562 3
BAC Froid EAU DEGIVRAGE 640 COMPRESSEUR ACC VBE5562 3
Position : 214
Prix indicatif : 15.35 €
DESHYDRATEUR Froid 7.5G
DESHYDRATEUR Froid 7.5G
Position : 215
Prix indicatif : 14.03 €
SUPPORT Froid COMPRESSEUR 3200
SUPPORT Froid COMPRESSEUR 3200
Position : 216
Prix indicatif : 9.54 €
COMPRESSEUR Froid TG1114Y (avec attache sur compresseur)
COMPRESSEUR Froid TG1114Y (avec attache sur compresseur)
Position : 217
Prix indicatif : 146.65 €
COMPRESSEUR Froid ETZ95L TS (avec attache sur compresseur)
COMPRESSEUR Froid ETZ95L TS (avec attache sur compresseur)
Position : 217
Prix indicatif : 132.03 €
BASE Froid SUPPORT COMPRESSEUR
BASE Froid SUPPORT COMPRESSEUR
Position : 218
Prix indicatif : 37.09 €
SUPPORT Froid COMPRESSEUR BASE ROUES BLANCHES
SUPPORT Froid COMPRESSEUR BASE ROUES BLANCHES
Position : 218
Prix indicatif : 28.15 €
CABLE Froid MASSE
CABLE Froid MASSE
Position : 219
Prix indicatif : 6.43 €
VIS Froid
VIS Froid
Position : 224
Prix indicatif : 2.64 €
TUYAU Froid
TUYAU Froid
Position : 225
Prix indicatif : 8.66 €
ROUE Froid ARRIERE BLANCHE
ROUE Froid ARRIERE BLANCHE
Position : 227
Prix indicatif : 5 €
AXE Froid ROUE ARRIERE 43mm diam=5.5
AXE Froid ROUE ARRIERE 43mm diam=5.5
Position : 228
Prix indicatif : 5.07 €
ROUE Froid GLISSIERE COTE BAC
ROUE Froid GLISSIERE COTE BAC
Position : 333
Prix indicatif : 6.1 €
SONDE Froid TEMPERATURE AMBIANCE R6K L=70mm
SONDE Froid TEMPERATURE AMBIANCE R6K L=70mm
Position : 433
Prix indicatif : 18.87 €
JOINT Froid Congélateur 373 383 374 GRIS 707*577
JOINT Froid Congélateur 373 383 374 GRIS 707*577
Position : 459
Prix indicatif : 35.88 €
JOINT Froid Réfrigérateur 383 I GRIS
JOINT Froid Réfrigérateur 383 I GRIS
Position : 460
Prix indicatif : 48.79 €
CACHE Froid TROU CENTRAL Blanc
CACHE Froid TROU CENTRAL Blanc
Position : 505
Prix indicatif : 2.54 €
VIS Froid POIGNEE 4,2*12
VIS Froid POIGNEE 4,2*12
Position : 588
Prix indicatif : 2.47 €
CACHE Froid SONDE 473 SW
CACHE Froid SONDE 473 SW
Position : 624
Prix indicatif : 7.02 €
CHARNIERE Froid Inférieur 373
CHARNIERE Froid Inférieur 373
Position : 641
Prix indicatif : 17.09 €
TIROIR Froid Congélateur Inférieur 374 TRANSPARENT CLAIR
TIROIR Froid Congélateur Inférieur 374 TRANSPARENT CLAIR
Position : 722
Prix indicatif : 27.67 €
TIROIR Froid Congélateur Supérieur OU CENTRAL 373 H=195mm TRANSPARENT CLAIR VBE6246
TIROIR Froid Congélateur Supérieur OU CENTRAL 373 H=195mm TRANSPARENT CLAIR VBE6246
Position : 725
Prix indicatif : 41.25 €
TIROIR Froid Congélateur Supérieur 374 H=165mm TRANSPARENT CLAIR VBE6460
TIROIR Froid Congélateur Supérieur 374 H=165mm TRANSPARENT CLAIR VBE6460
Position : 725
Prix indicatif : 28.7 €
RAIL Froid DROIT 373 VBE6244 99611848
RAIL Froid DROIT 373 VBE6244 99611848
Position : 726
Prix indicatif : 15.92 €
RAIL Froid DROIT 373
RAIL Froid DROIT 373
Position : 726
Prix indicatif : 11.4 €
RAIL Froid GAUCHE 373 VBE6244 99611848
RAIL Froid GAUCHE 373 VBE6244 99611848
Position : 727
Prix indicatif : 16.21 €
RAIL Froid GAUCHE 373
RAIL Froid GAUCHE 373
Position : 727
Prix indicatif : 10.96 €
AMORTISSEUR Froid COMPRESSEUR
AMORTISSEUR Froid COMPRESSEUR
Position : 1026
Prix indicatif : 2.52 €
