Vue éclatée réfrigérateur SOGELUX RF114A

Découvrez la vue éclatée complète réfrigérateur SOGELUX RF114A, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur SOGELUX RF114A et éviter les pannes imprévues. 43 pièces référencées.

Cette vue éclatée SOGELUX RF114A référence 43 pièces détachées, dont joint froid porte, charniere froid inferieure, cache froid, avec leur position sur le schéma constructeur.

Réparer son réfrigérateur et congélateur SOGELUX : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne refroidit plus assez

Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.

Sur cette vue : COMPRESSEUR Froid SY53R45A R600A (repère 17, 118.3 €) · SUPPORT Froid COMPRESSEUR (repère 26, 18.09 €) · MANETTE Froid THERMOSTAT (repère 43, 9.99 €) · BOITIER Froid THERMOSTAT (repère 48, 10.41 €).

Givre ou panne de dégivrage (No Frost)

Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.

Sur cette vue : BAC Froid EAU DE DEGIVRAGE (repère 27, 13.07 €) · TIGE Froid NETTOYAGE CANAL DEGIVRAGE (repère 36, 4.07 €) · SPATULE Froid DEGIVRAGE (repère 60, 5.26 €).

Joint et fermeture

Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.

Sur cette vue : JOINT Froid PORTE (repère 2, 36.69 €) · CHARNIERE Froid INFERIEURE (repère 6, 9.85 €) · AXE Froid CHARNIERE SUPERIEURE (repère 34, 5.53 €) · JOINT Froid PORTE FREEZER (repère 50, 30.39 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

JOINT Froid PORTE (repère 2, 36.69 €) · MANETTE Froid THERMOSTAT (repère 43, 9.99 €) · BOITIER Froid THERMOSTAT (repère 48, 10.41 €) · JOINT Froid PORTE FREEZER (repère 50, 30.39 €)

Guides utiles

Réfrigérateur qui ne refroidit plus : comprendre le circuit du froid
Comment trouver la référence exacte d'une pièce détachée
Le bonus réparation : comment en profiter pour votre électroménager

Assistant réparation Assistant IA

Liste des pièces détachées

JOINT Froid PORTE
JOINT Froid PORTE
Position : 2
Prix indicatif : 36.69 €

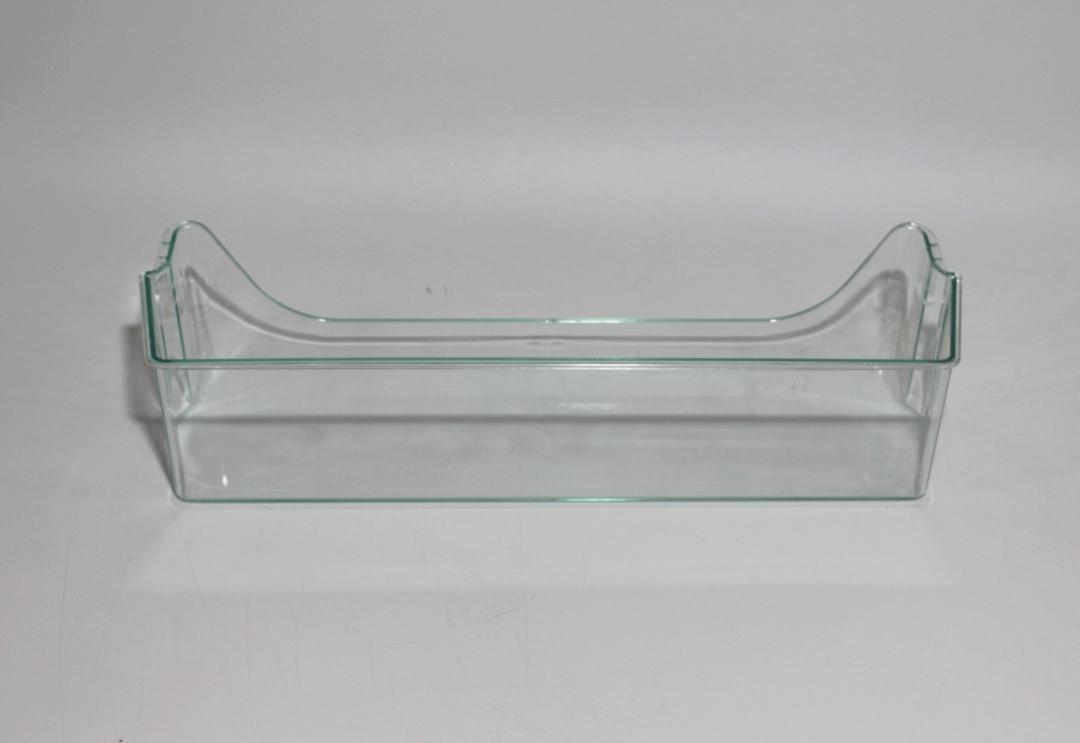

BALCONNET Froid INFERIEUR TRANSPARENT VERT 395*90*108
BALCONNET Froid INFERIEUR TRANSPARENT VERT 395*90*108
Position : 3
Prix indicatif : 22.63 €

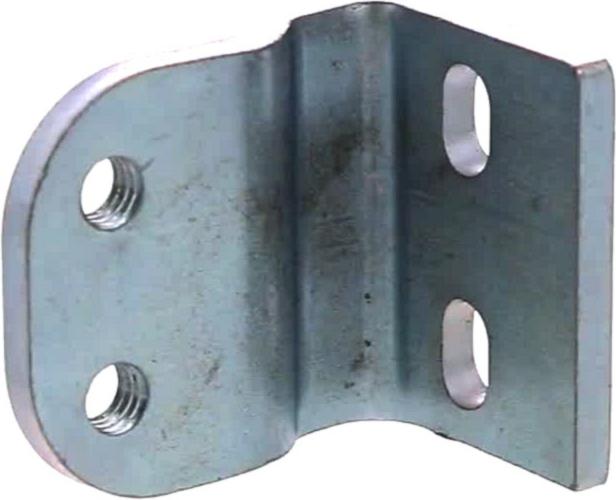

CHARNIERE Froid INFERIEURE
CHARNIERE Froid INFERIEURE
Position : 6
Prix indicatif : 9.85 €
CACHE Froid
CACHE Froid
Position : 7
Prix indicatif : 2.6 €
PIED Froid REGLABLE
PIED Froid REGLABLE
Position : 8
Prix indicatif : 8.1 €
MEUBLE Froid
MEUBLE Froid
Position : 9
Prix indicatif : 146.56 €
VIS Froid
VIS Froid
Position : 10
Prix indicatif : 2.61 €
CABLE Froid TERRE
CABLE Froid TERRE
Position : 12
Prix indicatif : 2.2 €
VIS Froid
VIS Froid
Position : 13
Prix indicatif : 2.2 €
COMPRESSEUR Froid SY53R45A R600A
COMPRESSEUR Froid SY53R45A R600A
Position : 17
Prix indicatif : 118.3 €
DESHYDRATEUR Froid
DESHYDRATEUR Froid
Position : 18
Prix indicatif : 11.9 €
CONDENSEUR Froid
CONDENSEUR Froid
Position : 19
Prix indicatif : 59.47 €
PROTECTION Froid
PROTECTION Froid
Position : 21
Prix indicatif : 5.84 €
COLLIER Froid
COLLIER Froid
Position : 22
Prix indicatif : 2.44 €
CABLE Froid ALIMENTATION 2 metres 3G0.75mm2 +cosses
CABLE Froid ALIMENTATION 2 metres 3G0.75mm2 +cosses
Position : 23
Prix indicatif : 12.73 €
TUYAU Froid
TUYAU Froid
Position : 25
Prix indicatif : 2.46 €
SUPPORT Froid COMPRESSEUR
SUPPORT Froid COMPRESSEUR
Position : 26
Prix indicatif : 18.09 €
BAC Froid EAU DE DEGIVRAGE
BAC Froid EAU DE DEGIVRAGE
Position : 27
Prix indicatif : 13.07 €
PLAQUE Froid SIGNALETIQUE
PLAQUE Froid SIGNALETIQUE
Position : 28
Prix indicatif : 3.66 €
DESSUS Froid
DESSUS Froid
Position : 29
Prix indicatif : 27.71 €
TOLE Froid AVANT SOUS TOP
TOLE Froid AVANT SOUS TOP
Position : 32
Prix indicatif : 15.42 €
RONDELLE Froid
RONDELLE Froid
Position : 33
Prix indicatif : 2.36 €
AXE Froid CHARNIERE SUPERIEURE
AXE Froid CHARNIERE SUPERIEURE
Position : 34
Prix indicatif : 5.53 €
Interrupteur Froid LUMIERE
Interrupteur Froid LUMIERE
Position : 35
Prix indicatif : 9.96 €
TIGE Froid NETTOYAGE CANAL DEGIVRAGE
TIGE Froid NETTOYAGE CANAL DEGIVRAGE
Position : 36
Prix indicatif : 4.07 €
ENJOLIVEUR Froid ARRIERE CLAYETTE VERRE
ENJOLIVEUR Froid ARRIERE CLAYETTE VERRE
Position : 37
Prix indicatif : 8.85 €
ENJOLIVEUR Froid AVANT CLAYETTE VERRE
ENJOLIVEUR Froid AVANT CLAYETTE VERRE
Position : 39
Prix indicatif : 9.16 €
CLAYETTE Froid VERRE
CLAYETTE Froid VERRE
Position : 40
Prix indicatif : 23.38 €
AMPOULE Froid 10W E14 220V
AMPOULE Froid 10W E14 220V
Position : 41
Prix indicatif : 3.59 €

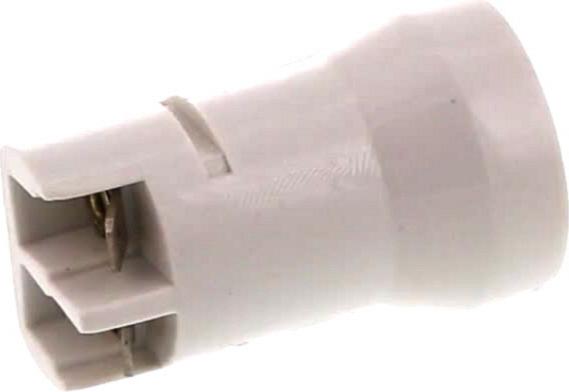

DOUILLE Froid AMPOULE
DOUILLE Froid AMPOULE
Position : 42
Prix indicatif : 12.1 €

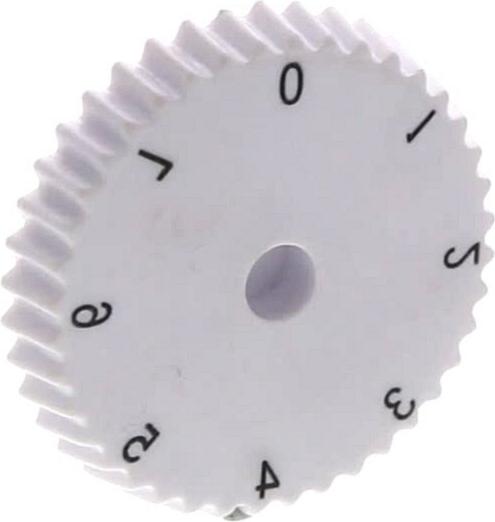

MANETTE Froid THERMOSTAT
MANETTE Froid THERMOSTAT
Position : 43
Prix indicatif : 9.99 €
PROTECTION Froid
PROTECTION Froid
Position : 45
Prix indicatif : 2.4 €
CABLAGE Froid
CABLAGE Froid
Position : 46
Prix indicatif : 26.79 €
BOITIER Froid THERMOSTAT
BOITIER Froid THERMOSTAT
Position : 48
Prix indicatif : 10.41 €
JOINT Froid PORTE FREEZER
JOINT Froid PORTE FREEZER
Position : 50
Prix indicatif : 30.39 €
PORTE FREEZER
PORTE FREEZER
Position : 51
Prix indicatif : 39.55 €
POIGNEE Froid PORTE FREEZER + RESSORT = épuisée
POIGNEE Froid PORTE FREEZER + RESSORT = épuisée
Position : 52
CHARNIERE Froid INFERIEURE PORTE FREEZER
CHARNIERE Froid INFERIEURE PORTE FREEZER
Position : 53
Prix indicatif : 10.24 €
VIS Froid
VIS Froid
Position : 54
Prix indicatif : 2.65 €
BALCONNET Froid SUPERIEUR
BALCONNET Froid SUPERIEUR
Position : 55
Prix indicatif : 16.61 €
BAC Froid LEGUMES TRANSPARENT VERT 411*192*185 C0713.6-1 MP 1
BAC Froid LEGUMES TRANSPARENT VERT 411*192*185 C0713.6-1 MP 1
Position : 59
Prix indicatif : 25.5 €
SPATULE Froid DEGIVRAGE
SPATULE Froid DEGIVRAGE
Position : 60
Prix indicatif : 5.26 €
FIXATION Froid
FIXATION Froid
Position : 61
Prix indicatif : 9.13 €
