Vue éclatée lave linge SOGELUX V2369

Découvrez la vue éclatée complète lave linge SOGELUX V2369, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d’une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge SOGELUX V2369 et éviter les pannes imprévues.

Assistant réparation Powered by ChatGPT

Liste des pièces détachées

NOTICE Lave-Linge UTILISATION
NOTICE Lave-Linge UTILISATION
Prix indicatif : 9.26 €
DESSUS Lave-Linge TOP
DESSUS Lave-Linge TOP
Position : 2
Prix indicatif : 49.07 €
PIED Lave-Linge + ECROU M10
PIED Lave-Linge + ECROU M10
Position : 5
Prix indicatif : 7.02 €
HUBLOT Lave-Linge VERRE 352mm h=108mm
HUBLOT Lave-Linge VERRE 352mm h=108mm
Position : 7
Prix indicatif : 28.01 €
CONTRE PORTE Lave-Linge HUBLOT 9.0 GRIS
CONTRE PORTE Lave-Linge HUBLOT 9.0 GRIS
Position : 8
Prix indicatif : 27.24 €
COLLIER Lave-Linge JOINT HUBLOT/FACADE
COLLIER Lave-Linge JOINT HUBLOT/FACADE
Position : 9
Prix indicatif : 10.95 €
SECURITE Lave-Linge PORTE ROLD DKS12 05978 OUVERTURE IMMEDIATE
SECURITE Lave-Linge PORTE ROLD DKS12 05978 OUVERTURE IMMEDIATE
Position : 10
Prix indicatif : 26.08 €
CHARNIERE Lave-Linge HUBLOT 8
CHARNIERE Lave-Linge HUBLOT 8
Position : 12
Prix indicatif : 22.81 €
AXE Lave-Linge Charnière HUBLOT UNITAIRE
AXE Lave-Linge Charnière HUBLOT UNITAIRE
Position : 13
Prix indicatif : 4.42 €
AXE Lave-Linge CROCHET POIGNEE PORTE 32mm 3.86mm
AXE Lave-Linge CROCHET POIGNEE PORTE 32mm 3.86mm
Position : 16
Prix indicatif : 3.55 €
CROCHET Lave-Linge HUBLOT FIXE
CROCHET Lave-Linge HUBLOT FIXE
Position : 17
Prix indicatif : 9.74 €
TUYAU Lave-Linge ARRIVEE EAU
TUYAU Lave-Linge ARRIVEE EAU
Position : 20
Prix indicatif : 13.51 €
TRAVERSE Lave-Linge Supérieur AVANT
TRAVERSE Lave-Linge Supérieur AVANT
Position : 24
Prix indicatif : 14.15 €
VIS Lave-Linge 3.5*16
VIS Lave-Linge 3.5*16
Position : 28
Prix indicatif : 3.62 €
CHARNIERE Lave-Linge HUBLOT
CHARNIERE Lave-Linge HUBLOT
Position : 33
Prix indicatif : 23.56 €
COURROIE Lave-Linge 1234J6EL *
COURROIE Lave-Linge 1234J6EL *
Position : 100
Prix indicatif : 25.44 €
POULIE Lave-Linge TAMBOUR ALVA AXE=16mm
POULIE Lave-Linge TAMBOUR ALVA AXE=16mm
Position : 101
Prix indicatif : 31.5 €
CUVE Lave-Linge 1/2 ARRIERE
CUVE Lave-Linge 1/2 ARRIERE
Position : 103
Prix indicatif : 132.79 €
AMORTISSEUR Lave-Linge 120N 12
AMORTISSEUR Lave-Linge 120N 12
Position : 104
Prix indicatif : 16.16 €
AMORTISSEUR Lave-Linge 80N FIXATION METAL+AXE 13
AMORTISSEUR Lave-Linge 80N FIXATION METAL+AXE 13
Position : 104
Prix indicatif : 12.99 €
AXE Lave-Linge AMORTISSEUR
AXE Lave-Linge AMORTISSEUR
Position : 105
Prix indicatif : 6.12 €
Contre-poids Lave-Linge Supérieur
Contre-poids Lave-Linge Supérieur
Position : 112
Prix indicatif : 45.39 €
JOINT Lave-Linge 1/2 CUVE AV/CUVE ARR
JOINT Lave-Linge 1/2 CUVE AV/CUVE ARR
Position : 113
Prix indicatif : 18.22 €
CUVE Lave-Linge 1/2 AVANT 67L
CUVE Lave-Linge 1/2 AVANT 67L
Position : 117
Prix indicatif : 59.64 €
JOINT Lave-Linge HUBLOT
JOINT Lave-Linge HUBLOT
Position : 118
Prix indicatif : 40.73 €
COLLIER Lave-Linge JOINT/CUVE
COLLIER Lave-Linge JOINT/CUVE
Position : 119
Prix indicatif : 10.73 €
RESISTANCE Lave-Linge 2000W
RESISTANCE Lave-Linge 2000W
Position : 121
Prix indicatif : 51.05 €
TAMBOUR Lave-Linge 69 F-SK
TAMBOUR Lave-Linge 69 F-SK
Position : 160
Prix indicatif : 165.77 €
DURITE Lave-Linge BOITE LESSIVE / CUVE
DURITE Lave-Linge BOITE LESSIVE / CUVE
Position : 206
Prix indicatif : 21.17 €
TUYAU Lave-Linge BOITE/EV 320mm
TUYAU Lave-Linge BOITE/EV 320mm
Position : 207
Prix indicatif : 6.96 €
TUYAU Lave-Linge BOITE/EV 300mm
TUYAU Lave-Linge BOITE/EV 300mm
Position : 208
Prix indicatif : 10.14 €
ELECTROVANNE Lave-Linge 2V RAST-2.5
ELECTROVANNE Lave-Linge 2V RAST-2.5
Position : 209
Prix indicatif : 31.54 €
TUYAU Lave-Linge PRESSOSTAT 545mm
TUYAU Lave-Linge PRESSOSTAT 545mm
Position : 211
Prix indicatif : 22.66 €
CHAMBRE Lave-Linge COMPRESSION
CHAMBRE Lave-Linge COMPRESSION
Position : 212
Prix indicatif : 7.34 €
DURITE Lave-Linge CUVE/PV
DURITE Lave-Linge CUVE/PV
Position : 213
Prix indicatif : 31.11 €
SYPHON Lave-Linge BLEU 214
SYPHON Lave-Linge BLEU 214
Position : 214
Prix indicatif : 20.11 €
CONDO Lave-Linge ANTIPARASITE
CONDO Lave-Linge ANTIPARASITE
Position : 215
Prix indicatif : 26.48 €
TUYAU Lave-Linge VIDANGE
TUYAU Lave-Linge VIDANGE
Position : 219
Prix indicatif : 16.36 €
SUPPORT Lave-Linge TUYAU VIDANGE
SUPPORT Lave-Linge TUYAU VIDANGE
Position : 220
Prix indicatif : 7.99 €
ENTRETOISE Lave-Linge RESSORT/MEUBLE
ENTRETOISE Lave-Linge RESSORT/MEUBLE
Position : 221
Prix indicatif : 5.21 €
PRESSOSTAT Lave-Linge ELECTRONIQUE
PRESSOSTAT Lave-Linge ELECTRONIQUE
Position : 225
Prix indicatif : 38.78 €
COLLIER Lave-Linge TUYAU
COLLIER Lave-Linge TUYAU
Position : 228
Prix indicatif : 8.84 €
COLLIER Lave-Linge PV/TUYAU VID 34.1mm
COLLIER Lave-Linge PV/TUYAU VID 34.1mm
Position : 234
Prix indicatif : 5.61 €
COLLIER Lave-Linge TUYAU VIDANGE
COLLIER Lave-Linge TUYAU VIDANGE
Position : 235
Prix indicatif : 5.17 €
CABLE Lave-Linge ALIMENTATION COSSES COUDEES 3G1 1m50
CABLE Lave-Linge ALIMENTATION COSSES COUDEES 3G1 1m50
Position : 239
Prix indicatif : 22.32 €
COLLIER Lave-Linge DURITE PRESSOSTAT
COLLIER Lave-Linge DURITE PRESSOSTAT
Position : 244
Prix indicatif : 2.52 €
BOITE Lave-Linge LESSIVE COMPLETE 6 62-67L
BOITE Lave-Linge LESSIVE COMPLETE 6 62-67L
Position : 270
Prix indicatif : 48.33 €
POMPE Lave-Linge VIDANGE B20-6A02 9019955 0.25A SANS MISE A L'air
POMPE Lave-Linge VIDANGE B20-6A02 9019955 0.25A SANS MISE A L'air
Position : 285
Prix indicatif : 52.56 €
KIT Lave-Linge BRIDAGE UNITAIRE
KIT Lave-Linge BRIDAGE UNITAIRE
Position : 290
Prix indicatif : 11.84 €
DURITE Lave-Linge CUVE/PV
DURITE Lave-Linge CUVE/PV
Position : 295
Prix indicatif : 26.12 €
SUPPORT Lave-Linge CABLE
SUPPORT Lave-Linge CABLE
Position : 331
Prix indicatif : 3.51 €
AXE Lave-Linge MANETTE Programmateur
AXE Lave-Linge MANETTE Programmateur
Position : 403
Prix indicatif : 3.63 €
VIS Lave-Linge 4*12 TORX
VIS Lave-Linge 4*12 TORX
Position : 410
Prix indicatif : 2.45 €
BOITIER Lave-Linge PLATINE T
BOITIER Lave-Linge PLATINE T
Position : 411
Prix indicatif : 18.87 €

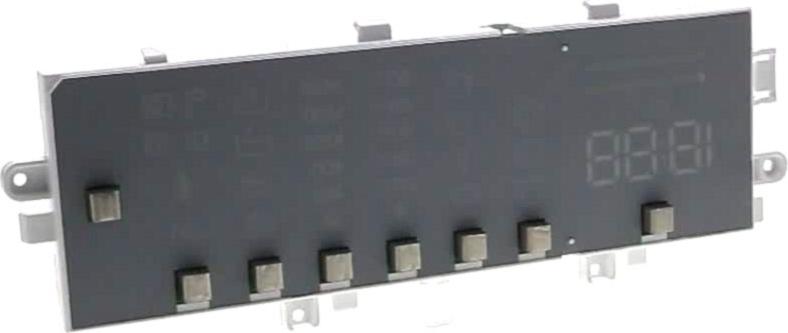

PLATINE Lave-Linge DISPLAY T3 T1415 B/SMB-14-v17.7
PLATINE Lave-Linge DISPLAY T3 T1415 B/SMB-14-v17.7
Position : 419
Prix indicatif : 72.89 €
VIS Lave-Linge 4*12 TORX
VIS Lave-Linge 4*12 TORX
Position : 446
Prix indicatif : 5.43 €
DOUILLE Lave-Linge RESSORT/CUVE
DOUILLE Lave-Linge RESSORT/CUVE
Position : 700
Prix indicatif : 4.92 €
SUPPORT Lave-Linge CACHE POMPE
SUPPORT Lave-Linge CACHE POMPE
Position : 701
Prix indicatif : 7.4 €
CACHE Lave-Linge POMPE
CACHE Lave-Linge POMPE
Position : 702
Prix indicatif : 8.76 €
RESSORT Lave-Linge SUSPENSION
RESSORT Lave-Linge SUSPENSION
Position : 800
Prix indicatif : 13.02 €
VIS Lave-Linge Contre-poids AVANT 10*52
VIS Lave-Linge Contre-poids AVANT 10*52
Position : 805
Prix indicatif : 5.21 €
RONDELLE Lave-Linge Contre-poids AVANT 28*8*3
RONDELLE Lave-Linge Contre-poids AVANT 28*8*3
Position : 806
Prix indicatif : 2.74 €
VIS Lave-Linge Contre-poids Supérieur
VIS Lave-Linge Contre-poids Supérieur
Position : 808
Prix indicatif : 3.91 €
RONDELLE Lave-Linge 18*9*2
RONDELLE Lave-Linge 18*9*2
Position : 810
Prix indicatif : 3.98 €
RENFORT Lave-Linge TOLE
RENFORT Lave-Linge TOLE
Position : 811
Prix indicatif : 17.89 €
Batteur Lave-Linge TAMBOUR 69L
Batteur Lave-Linge TAMBOUR 69L
Position : 813
Prix indicatif : 15.69 €
RESISTANCE Lave-Linge 2000W (fournie sans le fusible)
RESISTANCE Lave-Linge 2000W (fournie sans le fusible)
Position : 899
Prix indicatif : 39.39 €
BOUCHON Lave-Linge POMPE HANYU
BOUCHON Lave-Linge POMPE HANYU
Position : 918
Prix indicatif : 11.39 €
CLIPS Lave-Linge PANNEAU AVANT
CLIPS Lave-Linge PANNEAU AVANT
Position : 920
Prix indicatif : 2.65 €
DURITE Lave-Linge TWIN JET Supérieur DROITE
DURITE Lave-Linge TWIN JET Supérieur DROITE
Position : 922
Prix indicatif : 12.39 €
TE Lave-Linge DEVIATEUR TWIN JET
TE Lave-Linge DEVIATEUR TWIN JET
Position : 923
Prix indicatif : 17.05 €
SUPPORT Lave-Linge TUYAU
SUPPORT Lave-Linge TUYAU
Position : 923
Prix indicatif : 3.38 €
PROTECTION Lave-Linge POMPE CIRCULATION
PROTECTION Lave-Linge POMPE CIRCULATION
Position : 929
Prix indicatif : 9.81 €
TUYAU Lave-Linge POMPE CIRCULATION
TUYAU Lave-Linge POMPE CIRCULATION
Position : 930
Prix indicatif : 8.11 €
TUYAU Lave-Linge POMPE CIRCULATION-JOINT HUBLOT
TUYAU Lave-Linge POMPE CIRCULATION-JOINT HUBLOT
Position : 931
Prix indicatif : 31.62 €
JOINT Lave-Linge HUBLOT
JOINT Lave-Linge HUBLOT
Position : 933
Prix indicatif : 44.4 €
TUYAU Lave-Linge ENSEMBLE
TUYAU Lave-Linge ENSEMBLE
Position : 934
Prix indicatif : 36.54 €
PLAQUE Lave-Linge LESSIVE LIQUIDE
PLAQUE Lave-Linge LESSIVE LIQUIDE
Position : 996
Prix indicatif : 5.98 €
CROSSE Lave-Linge TUYAU VIDANGE 408*122
CROSSE Lave-Linge TUYAU VIDANGE 408*122
Position : 997
Prix indicatif : 5.75 €
CACHE Lave-Linge BRIDAGE
CACHE Lave-Linge BRIDAGE
Position : 998
Prix indicatif : 6.02 €
SUPPORT Lave-Linge CHARNIERE
SUPPORT Lave-Linge CHARNIERE
Position : 1200
Prix indicatif : 14.89 €
VIS Lave-Linge M4*8
VIS Lave-Linge M4*8
Position : 1309
Prix indicatif : 2.41 €
COLLIER Lave-Linge DURITE CUVE POMPE coté cuve + vis 72mm
COLLIER Lave-Linge DURITE CUVE POMPE coté cuve + vis 72mm
Position : 1402
Prix indicatif : 4.69 €
VIS Lave-Linge 4.8x9.5
VIS Lave-Linge 4.8x9.5
Position : 1500
Prix indicatif : 2.41 €
VIS Lave-Linge 4.2*13
VIS Lave-Linge 4.2*13
Position : 1504
Prix indicatif : 3.55 €
RONDELLE Lave-Linge Contre-poids AVANT 30*10*3
RONDELLE Lave-Linge Contre-poids AVANT 30*10*3
Position : 1507
Prix indicatif : 3.54 €
VIS Lave-Linge 4*14 TSB INOX
VIS Lave-Linge 4*14 TSB INOX
Position : 1509
Prix indicatif : 2.32 €
ENTRETOISE Lave-Linge PANNEAU AVANT
ENTRETOISE Lave-Linge PANNEAU AVANT
Position : 1511
Prix indicatif : 5.87 €
COSSE Lave-Linge MALE
COSSE Lave-Linge MALE
Position : 1513
Prix indicatif : 3.09 €
SUPPORT Lave-Linge BOITIER PLATINE BLDC
SUPPORT Lave-Linge BOITIER PLATINE BLDC
Position : 1519
Prix indicatif : 24.59 €
