Vue éclatée cuisinière SOGELUX C5630A

Découvrez la vue éclatée complète cuisinière SOGELUX C5630A, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre cuisinière. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre cuisinière SOGELUX C5630A et éviter les pannes imprévues. 75 pièces référencées.

Cette vue éclatée SOGELUX C5630A référence 75 pièces détachées, dont taque cuisinière 3+1 blanc 50x60, bandeau cuisinière tfr25.1e teba (e3), bandeau cuisinière tiroir c5651 (e4), avec leur position sur le schéma constructeur.

Réparer son four et cuisinière SOGELUX : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne chauffe plus (ou plus assez)

Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.

Sur cette vue : GRILLE Cuisinière 2 FEUX (repère 52, 21.21 €) · GRILLE Cuisinière 1 FEU (E10) (repère 53, 19.03 €) · GRILLE Cuisinière FOUR 396*380 (repère 58, 18.6 €).

Sécurités et régulation

Le thermostat de sécurité coupe tout en cas de surchauffe, souvent à cause d'un ventilateur de refroidissement encrassé. La sonde de température qui dérive fausse les cuissons avant de bloquer l'appareil.

Sur cette vue : Thermostat Cuisinière FOUR GAZ BLEU (repère 27, 74.56 €) · SUPPORT Cuisinière BULBE THERMOSTAT (repère 42) · SUPPORT Cuisinière BULBE Thermostat EPUISE (repère 59).

Porte et joint

Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.

Sur cette vue : SUPPORT Cuisinière Inférieur VITRE EXt EPUISE (repère 7) · JOINT Cuisinière Porte SUR MOUFLE (repère 11) · JOINT Cuisinière VITRE Intérieure TFR21 (E2) (repère 12, 11.88 €) · TOLE Cuisinière GUIDE CHARNIERE FOUR (repère 39, 5.76 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

JOINT Cuisinière Porte SUR MOUFLE (repère 11) · JOINT Cuisinière VITRE Intérieure TFR21 (E2) (repère 12, 11.88 €) · Thermostat Cuisinière FOUR GAZ BLEU (repère 27, 74.56 €) · SUPPORT Cuisinière BULBE THERMOSTAT (repère 42) · SUPPORT Cuisinière BULBE Thermostat EPUISE (repère 59) · JOINT Cuisinière (repère 80)

Guides utiles

Four qui ne chauffe plus : résistances, thermostat ou sécurité ?
Comment trouver la référence exacte d'une pièce détachée
Les 10 outils indispensables pour démonter son électroménager

Assistant réparation Assistant IA

Liste des pièces détachées

JEU C(avec four gaz) Injecteur Gaz Butane
JEU C(avec four gaz) Injecteur Gaz Butane
Prix indicatif : 26.03 €
JEU C(avec four gaz) Injecteur Gaz Naturel
JEU C(avec four gaz) Injecteur Gaz Naturel
Prix indicatif : 24.36 €
TAQUE Cuisinière 3+1 Blanc 50X60
TAQUE Cuisinière 3+1 Blanc 50X60
Position : 1
Prix indicatif : 46.91 €
BANDEAU Cuisinière TFR25.1E TEBA (E3)
BANDEAU Cuisinière TFR25.1E TEBA (E3)
Position : 2
Prix indicatif : 26.1 €
BANDEAU Cuisinière TIROIR C5651 (E4)
BANDEAU Cuisinière TIROIR C5651 (E4)
Position : 3
Prix indicatif : 27.29 €
PLINTHE Cuisinière C5640 (E4)
PLINTHE Cuisinière C5640 (E4)
Position : 4
Prix indicatif : 16.88 €
Couvercle Cuisinière Blanc EMAIL C5651
Couvercle Cuisinière Blanc EMAIL C5651
Position : 5
Contre porte Cuisinière FOUR TFR21
Contre porte Cuisinière FOUR TFR21
Position : 6
Prix indicatif : 32.77 €
SUPPORT Cuisinière Inférieur VITRE EXt EPUISE
SUPPORT Cuisinière Inférieur VITRE EXt EPUISE
Position : 7

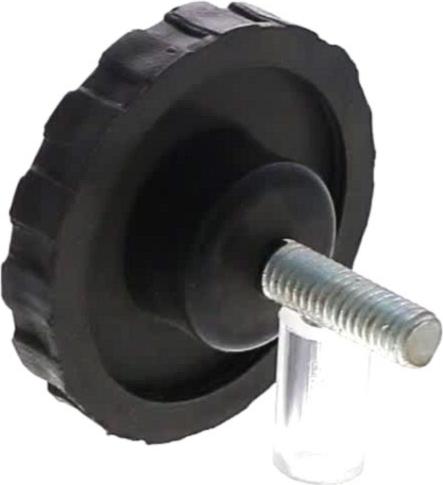

PIED Cuisinière REGLABLE
PIED Cuisinière REGLABLE
Position : 8
Prix indicatif : 3.11 €
PROTECTION Cuisinière Couvercle EMAIL EPUISE
PROTECTION Cuisinière Couvercle EMAIL EPUISE
Position : 9
PROTECTION Cuisinière Couvercle EMAIL Blanc
PROTECTION Cuisinière Couvercle EMAIL Blanc
Position : 10
Prix indicatif : 1.78 €
JOINT Cuisinière Porte SUR MOUFLE
JOINT Cuisinière Porte SUR MOUFLE
Position : 11
JOINT Cuisinière VITRE Intérieure TFR21 (E2)
JOINT Cuisinière VITRE Intérieure TFR21 (E2)
Position : 12
Prix indicatif : 11.88 €
PANNEAU Cuisinière DROIT Blanc
PANNEAU Cuisinière DROIT Blanc
Position : 13
Prix indicatif : 33.47 €
PANNEAU Cuisinière GAUCHE Blanc
PANNEAU Cuisinière GAUCHE Blanc
Position : 14
Prix indicatif : 36.78 €
TOLE Cuisinière ARRIERE
TOLE Cuisinière ARRIERE
Position : 15
Prix indicatif : 11.57 €
TOLE Cuisinière Inférieur ARRIERE TFR21
TOLE Cuisinière Inférieur ARRIERE TFR21
Position : 16
Prix indicatif : 15.84 €
TOLE Cuisinière Inférieur ARRIERE TFR21
TOLE Cuisinière Inférieur ARRIERE TFR21
Position : 17
Prix indicatif : 15.63 €
SOCLE Cuisinière
SOCLE Cuisinière
Position : 18
Prix indicatif : 26.72 €
TETE Cuisinière BRULEUR/COURON Rapide 90mm
TETE Cuisinière BRULEUR/COURON Rapide 90mm
Position : 19
Prix indicatif : 69.45 €
TETE Cuisinière BRULEUR/COURON Semi-rapide 58mm
TETE Cuisinière BRULEUR/COURON Semi-rapide 58mm
Position : 20
Prix indicatif : 59.62 €
TETE Cuisinière BRULEUR/COURON Auxiliaire 45m
TETE Cuisinière BRULEUR/COURON Auxiliaire 45m
Position : 21
Prix indicatif : 10.28 €
BRULEUR Cuisinière FOUR (E8) EPUISE
BRULEUR Cuisinière FOUR (E8) EPUISE
Position : 22

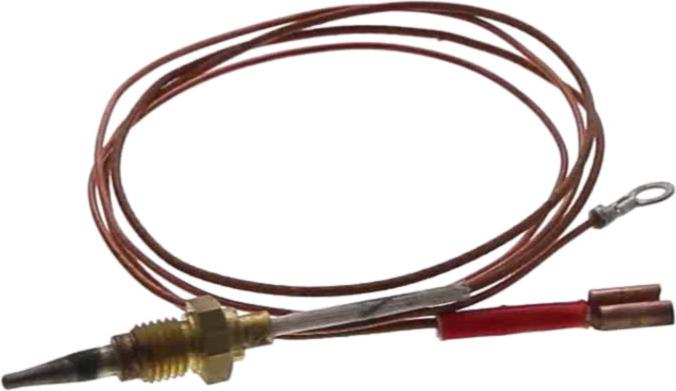

THERMOCOUPLE Cuisinière FOUR ap291199
THERMOCOUPLE Cuisinière FOUR ap291199
Position : 26
THERMOCOUPLE Cuisinière F+G av291199
THERMOCOUPLE Cuisinière F+G av291199
Position : 26
Prix indicatif : 85.13 €

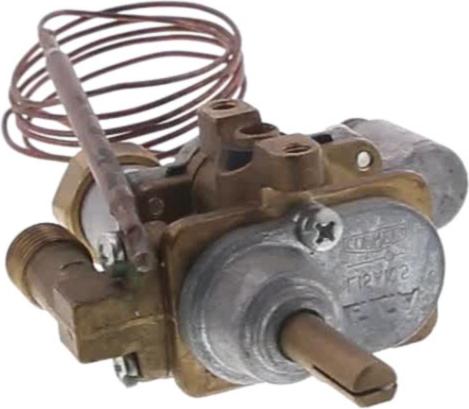

Thermostat Cuisinière FOUR GAZ BLEU
Thermostat Cuisinière FOUR GAZ BLEU
Position : 27
Prix indicatif : 74.56 €
ECROU Plaque TUYAU/BRULEUR (E4)
ECROU Plaque TUYAU/BRULEUR (E4)
Position : 28
Prix indicatif : 3.1 €
BICONE Plaque TUYAU BRULEUR
BICONE Plaque TUYAU BRULEUR
Position : 29
Prix indicatif : 2.64 €
SUPPORT Cuisinière Injecteur BRULEUR Rapide (E4)
SUPPORT Cuisinière Injecteur BRULEUR Rapide (E4)
Position : 30
Prix indicatif : 10.38 €

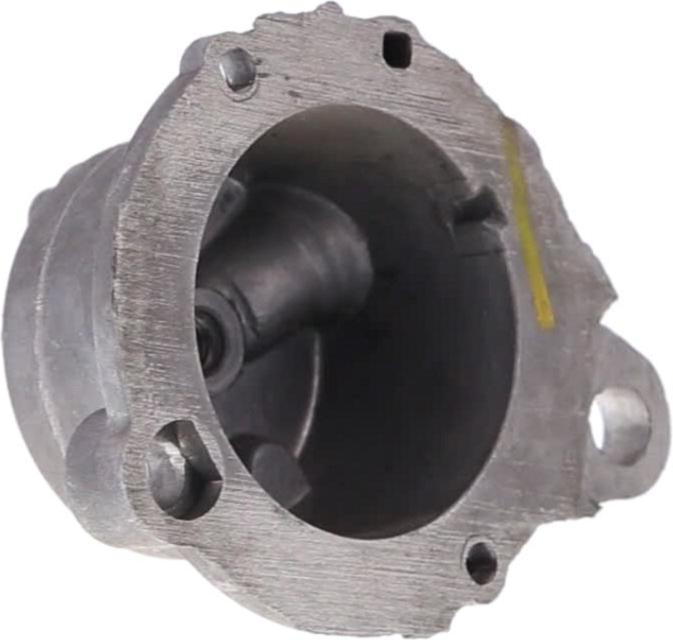

SUPPORT Cuisinière Injecteur BRULEUR Semi-rapide
SUPPORT Cuisinière Injecteur BRULEUR Semi-rapide
Position : 31
Prix indicatif : 11.11 €
SUPPORT Cuisinière Injecteur BRULEUR Auxiliaire (E4)
SUPPORT Cuisinière Injecteur BRULEUR Auxiliaire (E4)
Position : 32
Prix indicatif : 12.71 €
SUPPORT Cuisinière Injecteur FOUR+INJ120 (E4) EPUISE
SUPPORT Cuisinière Injecteur FOUR+INJ120 (E4) EPUISE
Position : 33
MOUFLE Cuisinière FOUR TFR21.1E
MOUFLE Cuisinière FOUR TFR21.1E
Position : 35
Prix indicatif : 105.38 €
TOLE Cuisinière Supérieur EVACUA VAPEURS
TOLE Cuisinière Supérieur EVACUA VAPEURS
Position : 36
Prix indicatif : 5.02 €
TOLE Cuisinière INFERIEUR
TOLE Cuisinière INFERIEUR
Position : 37
Prix indicatif : 13.57 €
TOLE Cuisinière Inférieur EVACUA VAPEURS
TOLE Cuisinière Inférieur EVACUA VAPEURS
Position : 38
Prix indicatif : 4.67 €
TOLE Cuisinière GUIDE CHARNIERE FOUR
TOLE Cuisinière GUIDE CHARNIERE FOUR
Position : 39
Prix indicatif : 5.76 €
SUPPORT Cuisinière RAMPE Alimentation (E4)
SUPPORT Cuisinière RAMPE Alimentation (E4)
Position : 41
Prix indicatif : 1.25 €
SUPPORT Cuisinière BULBE THERMOSTAT
SUPPORT Cuisinière BULBE THERMOSTAT
Position : 42
SUPPORT Cuisinière TAQUE ARD
SUPPORT Cuisinière TAQUE ARD
Position : 43
Prix indicatif : 7.09 €
SUPPORT Cuisinière TAQUE ARG EPUISE
SUPPORT Cuisinière TAQUE ARG EPUISE
Position : 44
TOLE Cuisinière EVACUATION ARRIERE (E4)
TOLE Cuisinière EVACUATION ARRIERE (E4)
Position : 45
Prix indicatif : 7.99 €
SUPPORT Cuisinière ROBINET FOUR (E4)
SUPPORT Cuisinière ROBINET FOUR (E4)
Position : 46
Prix indicatif : 4.94 €
CLIPS Cuisinière MANETTE
CLIPS Cuisinière MANETTE
Position : 47
Prix indicatif : 2.75 €
SUPPORT Cuisinière BRULEUR FOUR (E4) EPUISE
SUPPORT Cuisinière BRULEUR FOUR (E4) EPUISE
Position : 48
SUPPORT Cuisinière ROBINET (E4) EPUISE
SUPPORT Cuisinière ROBINET (E4) EPUISE
Position : 49
VITRE Cuisinière Intérieure 400*300*4 EPUISE
VITRE Cuisinière Intérieure 400*300*4 EPUISE
Position : 50
VITRE Cuisinière Extérieure Blanc 482*403*5 EPUISE
VITRE Cuisinière Extérieure Blanc 482*403*5 EPUISE
Position : 51
GRILLE Cuisinière 2 FEUX
GRILLE Cuisinière 2 FEUX
Position : 52
Prix indicatif : 21.21 €
GRILLE Cuisinière 1 FEU (E10)
GRILLE Cuisinière 1 FEU (E10)
Position : 53
Prix indicatif : 19.03 €
LECHE Cuisinière FRITE
LECHE Cuisinière FRITE
Position : 54
Prix indicatif : 26.1 €

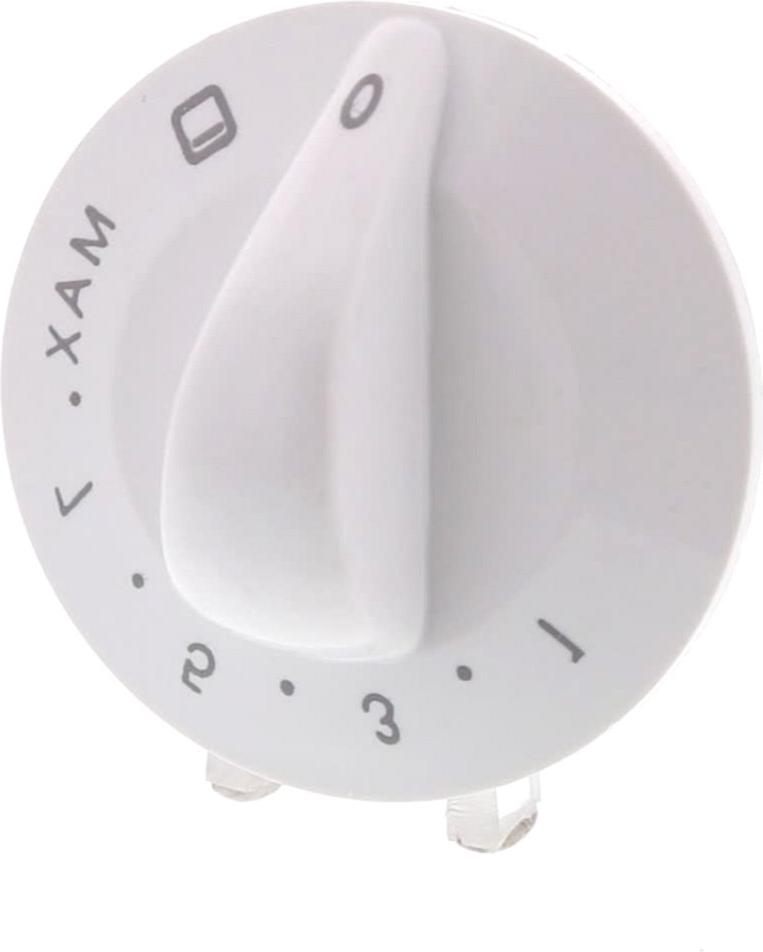

MANETTE Cuisinière FOUR GAZ TFG21 (E5)
MANETTE Cuisinière FOUR GAZ TFG21 (E5)
Position : 56
Prix indicatif : 6.25 €
GRILLE Cuisinière FOUR 396*380
GRILLE Cuisinière FOUR 396*380
Position : 58
Prix indicatif : 18.6 €
SUPPORT Cuisinière BULBE Thermostat EPUISE
SUPPORT Cuisinière BULBE Thermostat EPUISE
Position : 59
CHAPEAU Cuisinière BRULEUR R 100mm
CHAPEAU Cuisinière BRULEUR R 100mm
Position : 60
Prix indicatif : 16.19 €
TUYAU Cuisinière Alimentation BRULEUR ARD
TUYAU Cuisinière Alimentation BRULEUR ARD
Position : 63
Prix indicatif : 7.59 €
TUYAU Cuisinière Alimentation BRULEUR AVG
TUYAU Cuisinière Alimentation BRULEUR AVG
Position : 64
Prix indicatif : 7.3 €
TUYAU Cuisinière Alimentation BRULEUR AVD
TUYAU Cuisinière Alimentation BRULEUR AVD
Position : 65
Prix indicatif : 6.69 €
TUYAU Cuisinière Alimentation BRUL FOURav301200
TUYAU Cuisinière Alimentation BRUL FOURav301200
Position : 66
Prix indicatif : 11.02 €
CHARNIERE Cuisinière COUVERCLE
CHARNIERE Cuisinière COUVERCLE
Position : 68
RENFORT Cuisinière FIXATION COUVERCLE
RENFORT Cuisinière FIXATION COUVERCLE
Position : 69
Prix indicatif : 1.5 €

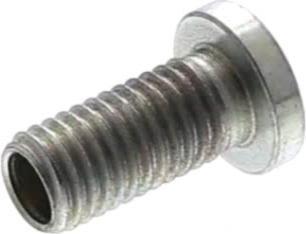

DOUILLE Cuisinière Charnière Couvercle
DOUILLE Cuisinière Charnière Couvercle
Position : 70
Prix indicatif : 3.71 €
Contre-poids Cuisinière
Contre-poids Cuisinière
Position : 71
Prix indicatif : 26.01 €
POIGNEE Cuisinière Blanc 50cm PLASTIQUE EPUISE
POIGNEE Cuisinière Blanc 50cm PLASTIQUE EPUISE
Position : 73

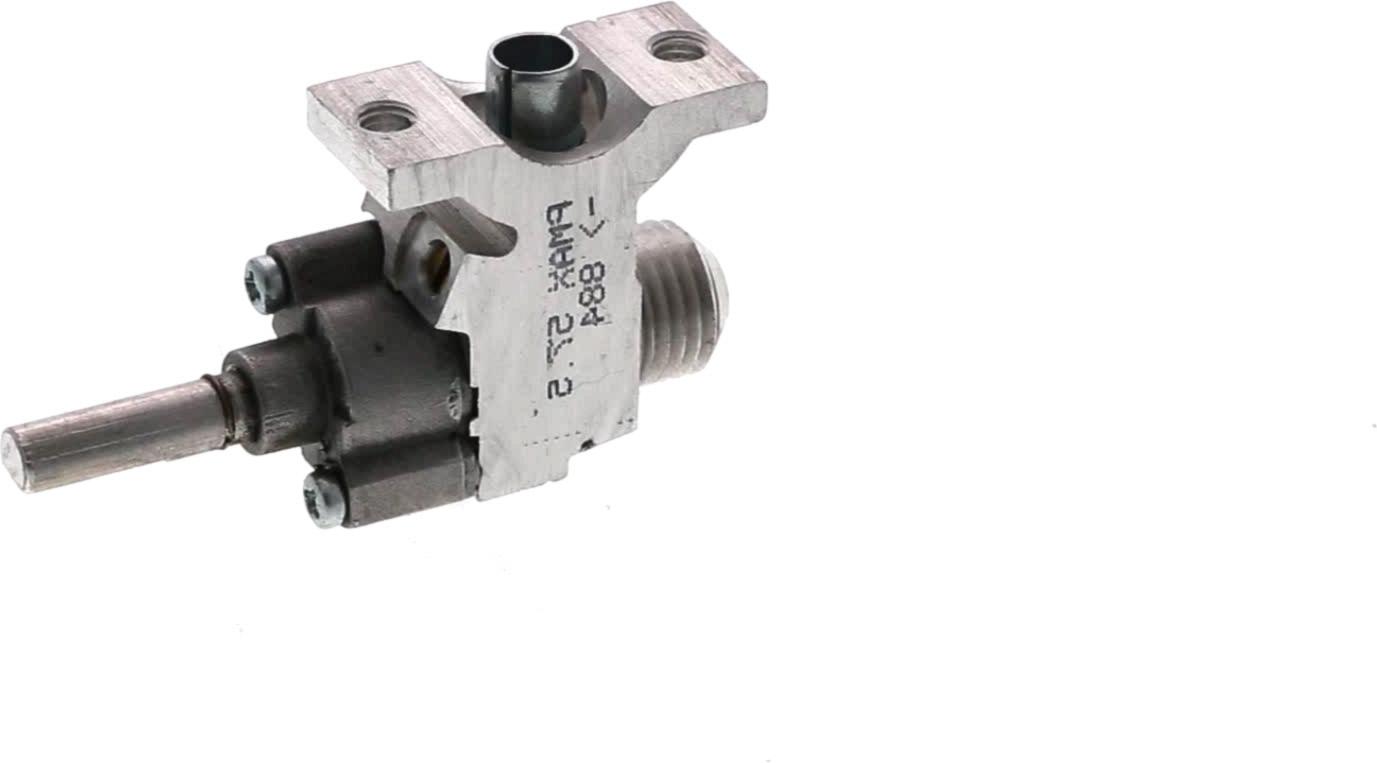

ROBINET Cuisinière PAS 30 AVG
ROBINET Cuisinière PAS 30 AVG
Position : 74
Prix indicatif : 14.23 €
ROBINET Cuisinière PAS 39 ARD&ARG rouge
ROBINET Cuisinière PAS 39 ARD&ARG rouge
Position : 75
Prix indicatif : 13.92 €

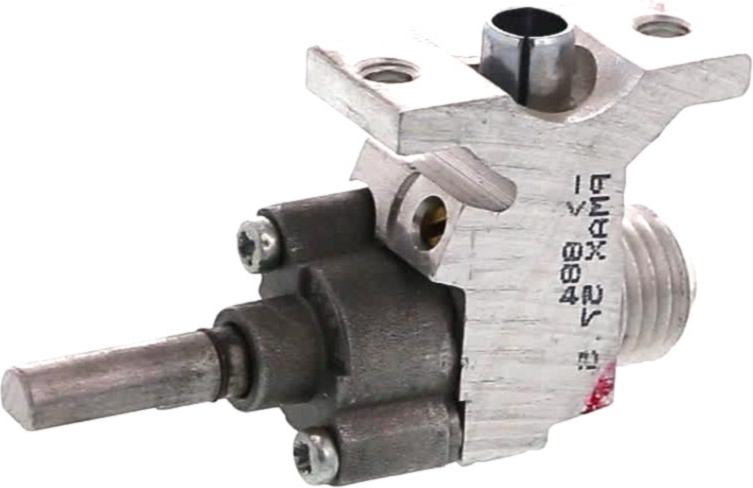

ROBINET Cuisinière PAS 45 AVD
ROBINET Cuisinière PAS 45 AVD
Position : 76
Prix indicatif : 15.7 €
EMBOUT Cuisinière Gaz Butane
EMBOUT Cuisinière Gaz Butane
Position : 77
Prix indicatif : 6.73 €

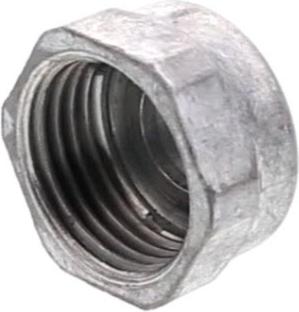

BOUCHON Cuisinière INVERSION GAZ
BOUCHON Cuisinière INVERSION GAZ
Position : 78
Prix indicatif : 14.03 €
JOINT Cuisinière
JOINT Cuisinière
Position : 80
ISOLATION Cuisinière
ISOLATION Cuisinière
Position : 81
Prix indicatif : 22.68 €
Charnière Cuisinière DROITE AVO11197 E
Charnière Cuisinière DROITE AVO11197 E
Position : 82
Charnière Cuisinière GAUCHE AV011197
Charnière Cuisinière GAUCHE AV011197
Position : 83
Prix indicatif : 134.1 €
Charnière Cuisinière FEMELLE C5640
Charnière Cuisinière FEMELLE C5640
Position : 84
Prix indicatif : 8.27 €
