Vue éclatée cuisinière SOGELUX CG5511

Name: SOGELUX CG5511
Brand: SOGELUX
SKU: CG5511

Découvrez la vue éclatée complète cuisinière SOGELUX CG5511, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre cuisinière. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre cuisinière SOGELUX CG5511 et éviter les pannes imprévues. 72 pièces référencées.

Cette vue éclatée SOGELUX CG5511 référence 72 pièces détachées, dont tole cuisinière arriere, moufle cuisinière, support cuisinière charnière gauche, avec leur position sur le schéma constructeur.

Réparer son four et cuisinière SOGELUX : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne chauffe plus (ou plus assez)

Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.

Sur cette vue : GRILLE Cuisinière FOUR av95015 (repère 17, 27.1 €) · GRILLE Cuisinière 2 FEUX GAUCHE (repère 95, 28.74 €) · GRILLE Cuisinière 2 FEUX FROITE (repère 95, 30.14 €) · PATIN Cuisinière GRILLE (repère 96, 2.67 €).

Porte et joint

Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.

Sur cette vue : SUPPORT Cuisinière Charnière GAUCHE (repère 12, 7 €) · SUPPORT Cuisinière Charnière DROITE (repère 12, 7.64 €) · JOINT Cuisinière MOUFLE (repère 16, 27.17 €) · Contre porte Cuisinière + VITRE Intérieure (repère 50, 40.54 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

JOINT Cuisinière MOUFLE (repère 16, 27.17 €) · JOINT Cuisinière ARRIVEE GAZ (repère 64, 2.15 €) · PATIN Cuisinière GRILLE (repère 96, 2.67 €)

Guides utiles

Four qui ne chauffe plus : résistances, thermostat ou sécurité ?
Comment trouver la référence exacte d'une pièce détachée
Les 10 outils indispensables pour démonter son électroménager

Assistant réparation Assistant IA

Liste des pièces détachées

FACADE Cuisinière Porte Blanc S-FOURav041207

Position : 6

Prix indicatif : 23.9 €

FACADE Cuisinière Porte Blanc S-FOURap041207

Position : 6

Prix indicatif : 21.42 €

TOLE Cuisinière ARRIERE

Position : 7

Prix indicatif : 20.51 €

MOUFLE Cuisinière

Position : 10

Prix indicatif : 66.13 €

SUPPORT Cuisinière Charnière GAUCHE

Position : 12

Prix indicatif : 7 €

SUPPORT Cuisinière Charnière DROITE

Position : 12

Prix indicatif : 7.64 €

LECHEFRITE Cuisinière 385*380

Position : 15

Prix indicatif : 30.09 €

JOINT Cuisinière MOUFLE

Position : 16

Prix indicatif : 27.17 €

GRILLE Cuisinière FOUR av95015

Position : 17

Prix indicatif : 27.1 €

ISOLATION Cuisinière ARRIERE

Position : 23

Prix indicatif : 9.27 €

ISOLATION Cuisinière MOUFLE ENTOURAGE

Position : 24

Prix indicatif : 16.61 €

SUPPORT Cuisinière ISOLATION ARRIERE

Position : 25

Prix indicatif : 26.44 €

SUPPORT Cuisinière ARRIERE DROIT

Position : 27

Prix indicatif : 9.9 €

SUPPORT Cuisinière ARRIERE GAUCHE

Position : 27

Prix indicatif : 9.66 €

TOLE Cuisinière ARRIERE Supérieur

Position : 28

Prix indicatif : 11.38 €

TOLE Cuisinière ARRIERE

Position : 29

Prix indicatif : 25 €

PANNEAU Cuisinière Latéral Blanc Gauche OU Droit

Position : 32

Prix indicatif : 36.63 €

PLINTHE Cuisinière ARRIERE

Position : 33

Prix indicatif : 16.31 €

PIED Cuisinière PLASTIQUE NOIR 50mm

Position : 34

Prix indicatif : 6.68 €

PLINTHE Cuisinière AVANT

Position : 36

Prix indicatif : 15.83 €

CONDUIT Cuisinière EVAC CHALEUR

Position : 38

Prix indicatif : 40.44 €

Contre porte Cuisinière + VITRE Intérieure

Position : 50

Prix indicatif : 40.54 €

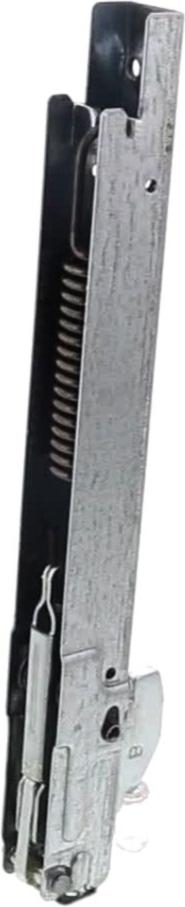

CHARNIERE Cuisinière PORTE FOUR Gauche OU Droit

Position : 52

Prix indicatif : 16.3 €

ENTRETOISE Cuisinière Poignée FOUR Ancien modèle

Position : 53

Prix indicatif : 5.03 €

VITRE Cuisinière Extérieure Blanc

Position : 54

Prix indicatif : 55.29 €

POIGNEE Cuisinière Porte FOUR Blanc 377MM (entraxe 325MM)

Position : 56

Prix indicatif : 30.21 €

TUYAU Cuisinière Alimentation BRU FOUR av106740

Position : 58

Prix indicatif : 13.94 €

TUYAU Cuisinière Alimentation BRULEUR AVD

Position : 58

Prix indicatif : 8.63 €

TUYAU Cuisinière Alimentation BRULEUR ARD

Position : 58

Prix indicatif : 10.91 €

TUYAU Cuisinière Alimentation BRULEUR ARG

Position : 58

Prix indicatif : 9.84 €

TUYAU Cuisinière Alimentation BRULEUR AVG

Position : 58

Prix indicatif : 9.37 €

RAMPE Cuisinière Alimentation 4G+1F

Position : 63

Prix indicatif : 39.46 €

JOINT Cuisinière ARRIVEE GAZ

Position : 64

Prix indicatif : 2.15 €

EMBOUT Cuisinière Gaz Butane

Position : 65

Prix indicatif : 6.09 €

ROBINET Cuisinière FOUR av106740

Position : 66

Prix indicatif : 59.12 €

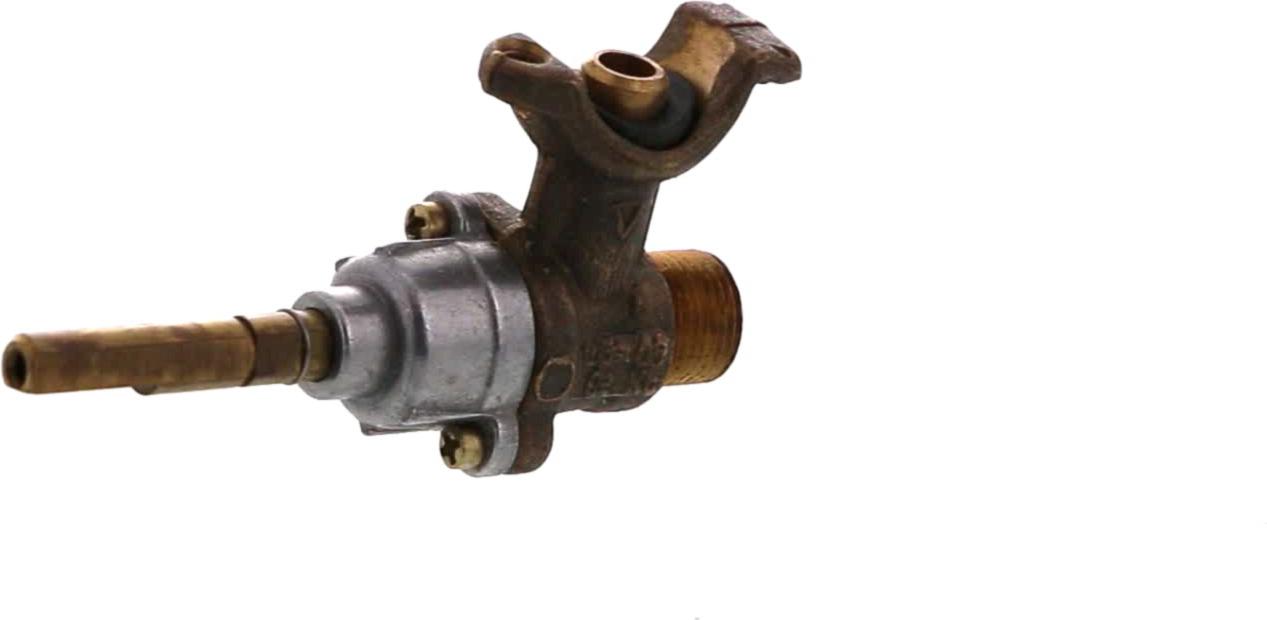

ROBINET Cuisinière Rapide PAS 048 NOIR

Position : 66

Prix indicatif : 33.67 €

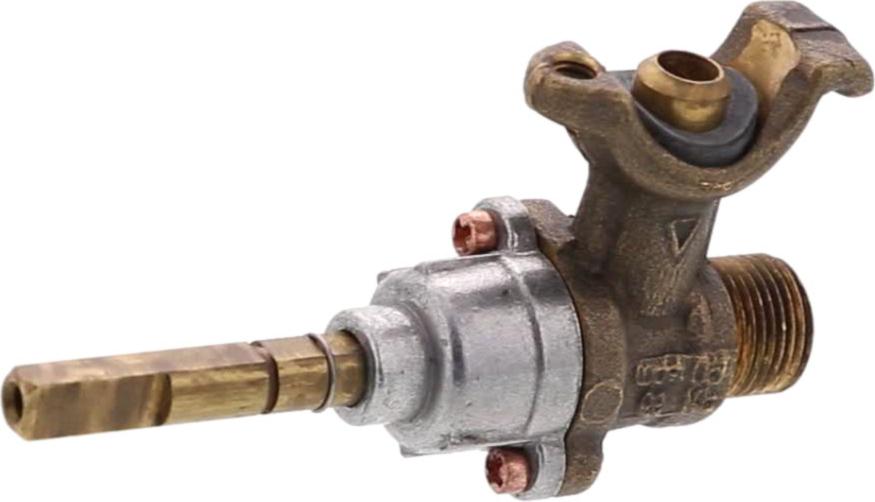

ROBINET Cuisinière Auxiliaire PAS 028 BLANC

Position : 66

Prix indicatif : 27.45 €

ROBINET Cuisinière Semi-rapide PAS 035 VERT

Position : 66

Prix indicatif : 29.41 €

SUPPORT Cuisinière BANDEAU

Position : 70

Prix indicatif : 17.1 €

CLIPS Cuisinière MANETTE

Position : 75

Prix indicatif : 2.46 €

MANETTE Cuisinière Blanc GAMA 40*45 12h 6mm 11mm

Position : 76

Prix indicatif : 9.71 €

SUPPORT Cuisinière ROBINET av113407

Position : 83

Prix indicatif : 3.73 €

CHAPEAU Cuisinière BRULEUR Auxiliaire SABAF 55mm

Position : 92

Prix indicatif : 7.64 €

CHAPEAU Cuisinière BRULEUR Rapide SABAF 100mm

Position : 92

Prix indicatif : 8.89 €

CHAPEAU Cuisinière BRULEUR Semi-rapide SABAF 75mm

Position : 92

Prix indicatif : 8.34 €

TETE Cuisinière BRULEUR Rapide SABAF 90mm

Position : 93

Prix indicatif : 12.82 €

TETE Cuisinière BRULEUR Semi-rapide SABAF 65mm

Position : 93

Prix indicatif : 12.91 €

TETE Cuisinière BRULEUR Auxiliaire SABAF 45mm

Position : 93

Prix indicatif : 11.96 €

GRILLE Cuisinière 2 FEUX GAUCHE

Position : 95

Prix indicatif : 28.74 €

GRILLE Cuisinière 2 FEUX FROITE

Position : 95

Prix indicatif : 30.14 €

PATIN Cuisinière GRILLE

Position : 96

Prix indicatif : 2.67 €

THERMOCOUPLE Cuisinière FOUR 1050mm

Position : 101

Prix indicatif : 22.9 €

TAQUE Cuisinière Blanc 4G 500*490

Position : 102

Prix indicatif : 32.99 €

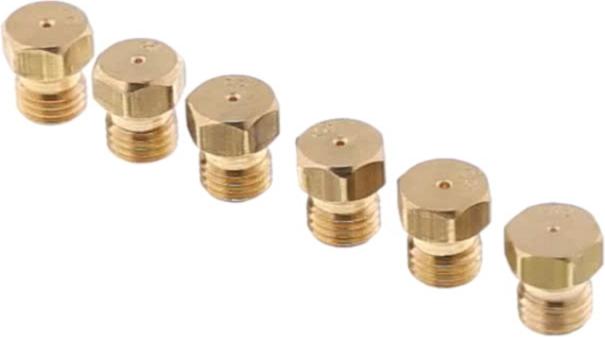

JEU Cuisinière Injecteur Gaz Butane 50*50 SABAF

Position : 109

Prix indicatif : 29.54 €

JEU Cuisinière Injecteur Gaz Naturel 50*50

Position : 109

Prix indicatif : 28.73 €

CORNIERE Cuisinière LATERALE AVANT

Position : 130

Prix indicatif : 10.72 €

TOLE Cuisinière SOLE MOUFLE

Position : 131

Prix indicatif : 16.88 €

SUPPORT Cuisinière Injecteur FOUR

Position : 133

Prix indicatif : 12.96 €

TOLE Cuisinière SUPPORT BRULEUR FOUR

Position : 134

Prix indicatif : 19.73 €

BRULEUR Cuisinière FOUR

Position : 135

Prix indicatif : 35.11 €

SUPPORT Cuisinière Injecteur Auxiliaire M3

Position : 147

Prix indicatif : 13.59 €

SUPPORT Cuisinière Injecteur Rapide VIS M3

Position : 147

Prix indicatif : 18.22 €

SUPPORT Cuisinière Injecteur Semi-rapide

Position : 147

Prix indicatif : 13.7 €

Contre-poids Cuisinière

Position : 148

Prix indicatif : 17.76 €

SUPPORT Cuisinière Charnière Couvercle

Position : 154

Prix indicatif : 6.78 €

ECROU Cuisinière SUPPORT Charnière Couvercle

Position : 155

Prix indicatif : 4.63 €

CHARNIERE Cuisinière Couvercle

Position : 156

Prix indicatif : 13.82 €

PROTECTION Cuisinière CHARNIERE COUVERCLE

Position : 157

Prix indicatif : 2.5 €

RIVET Cuisinière Charnière Couvercle 4*8

Position : 158

Prix indicatif : 2.7 €

Protection Cuisinière COUVERCLE Blanc

Position : 159

Prix indicatif : 5.81 €

SUPPORT Cuisinière FACADE SOUS FOUR

Position : 227

Prix indicatif : 3.89 €

COUVERCLE Cuisinière EMAIL Blanc

Position : 230

Prix indicatif : 55.63 €
