Vue éclatée réfrigérateur FUNIX FU385V 6054440127

Name: FUNIX FU385V 6054440127
Brand: FUNIX
SKU: FU385V 6054440127

Découvrez la vue éclatée complète réfrigérateur FUNIX FU385V 6054440127, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur FUNIX FU385V 6054440127 et éviter les pannes imprévues. 20 pièces référencées.

Cette vue éclatée FUNIX FU385V 6054440127 référence 20 pièces détachées, dont thermostat froid, charniere froid inférieur droite, deshydrateur froid, avec leur position sur le schéma constructeur.

Réparer son réfrigérateur et congélateur FUNIX : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne refroidit plus assez

Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.

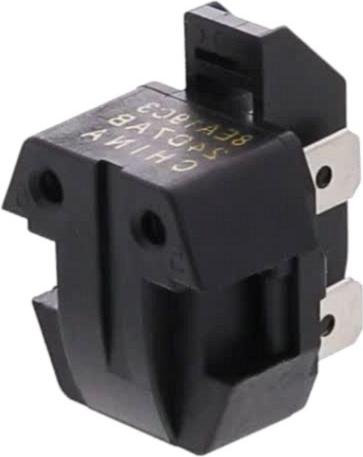

Sur cette vue : Thermostat Froid (repère 4, 72.34 €) · RELAIS Froid Démarrage MINU MSDA3 (repère 43, 30.04 €) · RELAIS Démarrage+thermique (repère 43, 38.13 €) · RELAIS Froid Thermostat MINU MSDA3 (repère 44, 19.35 €).

Givre ou panne de dégivrage (No Frost)

Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.

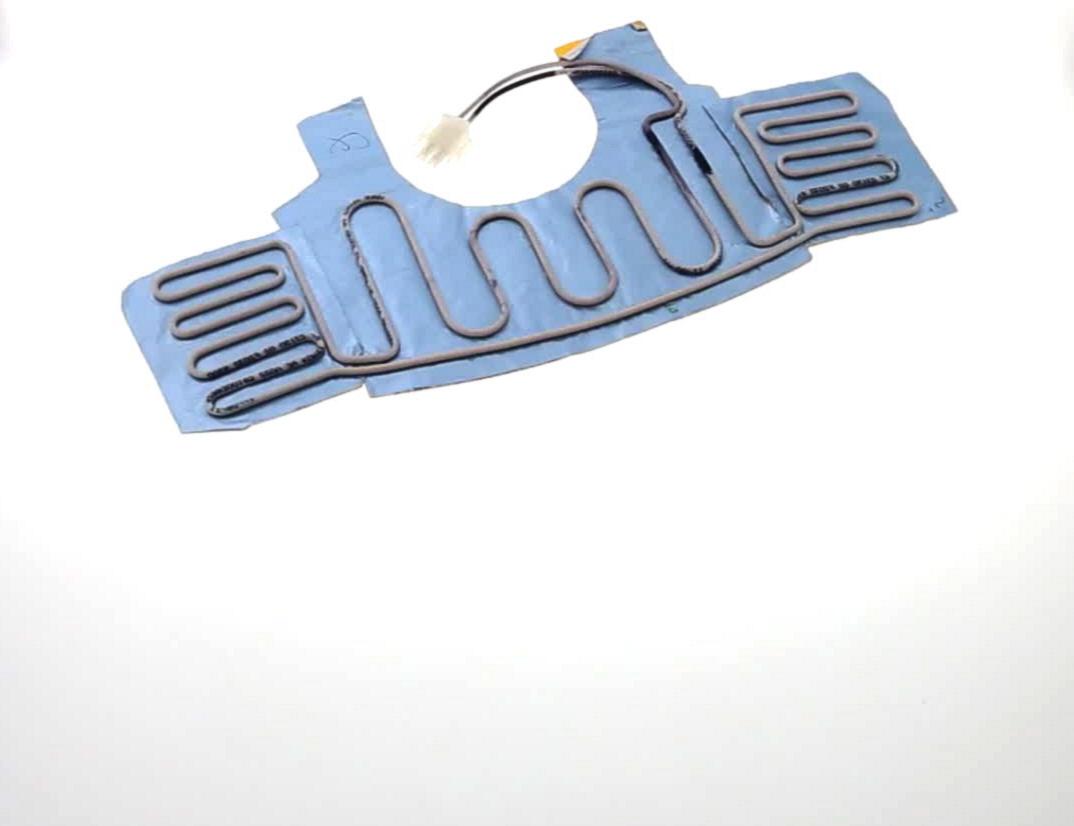

Sur cette vue : Résistance Froid DEGIVRAGE (repère 713, 51.71 €) · Programmateur Froid DEGIVRAGE (repère 732, 93.48 €) · RESISTANCE Froid DEGIVRAGE (repère 983, 26.97 €).

Joint et fermeture

Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.

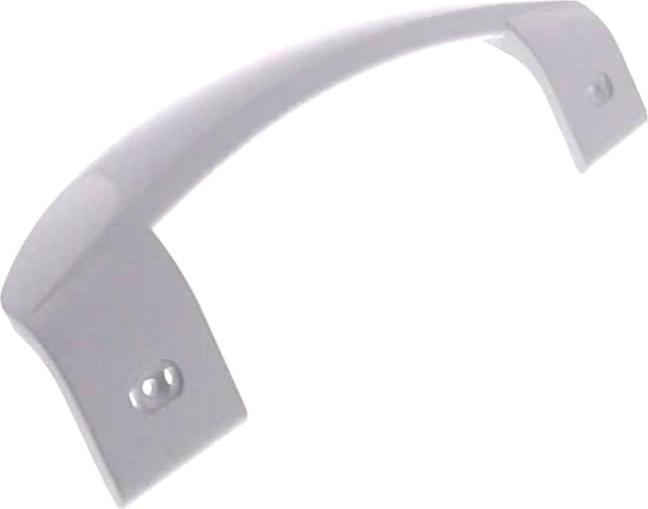

Sur cette vue : CHARNIERE Froid Inférieur DROITE (repère 13, 12.16 €) · BUTEE Froid PORTE Réfrigérateur (repère 161, 7.62 €) · POIGNEE Froid PORTE Blanc 425063 260mm (entraxe 215mm) (repère 238, 30.45 €) · JOINT Froid Congélateur 675*450 (repère 251, 43.1 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

Thermostat Froid (repère 4, 72.34 €) · RELAIS Froid Thermostat MINU MSDA3 (repère 44, 19.35 €) · CONDENSATEUR Froid DEMARRAGE 5uF (repère 48, 29.23 €) · JOINT Froid Congélateur 675*450 (repère 251, 43.1 €) · SUPPORT Froid THERMOSTAT (repère 983, 38.57 €)
