Réparer son lave-linge FUNIX : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Fuite d'eau
Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.
Sur cette vue : COLLIER Froid (repère 33, 7.32 €) · JOINT Lave-Linge FLASQUE (repère 49, 23.07 €) · JOINT Lave-Linge HUBLOT (repère 54, 60.8 €) · COLLIER Lave-Linge JOINT HUBLOT/CUVE (repère 55, 12.32 €).
N'essore plus
Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.

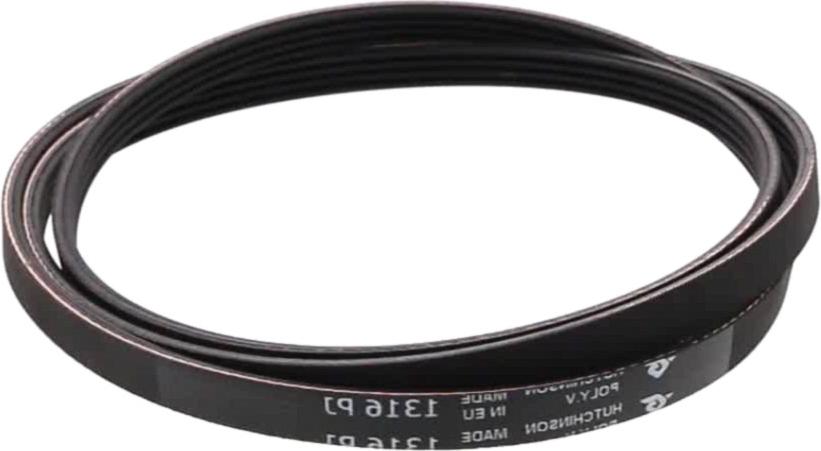

Sur cette vue : COURROIE Lave-Linge 1317J4 MAEL 1316J4MAEL (repère 59, 37.27 €) · CONDENSATEUR Lave-Linge ANTIPARASITE (repère 162, 27 €) · CONDENSATEUR Lave-Linge 16uF 450V (repère 653, 13.3 €) · CONDENSATEUR Lave-Linge (repère 653, 22.46 €).
Ne vidange plus
Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.
Sur cette vue : FIXATION Lave-Linge TUYAU VIDANGE (repère 93, 6.61 €) · DURITE Lave-Linge CUVE/POMPE (repère 105, 29.89 €) · JOINT Lave-Linge BOUCHON VIDANGE (repère 143, 49.44 €) · Pompe de vidange Lave-Linge ARCELIK ESMI 30W (repère 194, 74.9 €).
Bruit violent à l'essorage
Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.
Sur cette vue : SUPPORT Lave-Linge RESSORT (repère 38, 5.67 €) · SUPPORT Lave-Linge RESSORT SUSPENSION (repère 38, 6.87 €) · RESSORT Lave-Linge CUVE (repère 53, 12.74 €) · AMORTISSEUR Lave-Linge 110N (repère 66, 30.42 €).
Ne chauffe plus
Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.
Sur cette vue : Résistance Lave-Linge 1850w 230v (repère 65, 37.89 €) · Thermostat Lave-Linge NA39 NC87 (repère 171, 36.95 €) · JOINT Lave-Linge THERMOSTAT (repère 388, 8.74 €) · JOINT Lave-Linge Thermostat (repère 388, 7.44 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Lave-Linge FLASQUE (repère 49, 23.07 €) · JOINT Lave-Linge HUBLOT (repère 54, 60.8 €) · COLLIER Lave-Linge JOINT HUBLOT/CUVE (repère 55, 12.32 €) · COURROIE Lave-Linge 1317J4 MAEL 1316J4MAEL (repère 59, 37.27 €) · AMORTISSEUR Lave-Linge 110N (repère 66, 30.42 €) · AMORTISSEUR Lave-Linge GAUCHE (repère 66, 38.43 €) · AMORTISSEUR Lave-Linge (repère 67, 27.24 €) · SUPPORT Lave-Linge AMORTISSEUR (repère 78, 5.74 €)
