Vue éclatée cuisinière AVEA AV66IFST

Name: AVEA AV66IFST
Brand: AVEA
SKU: AV66IFST

Découvrez la vue éclatée complète cuisinière AVEA AV66IFST, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre cuisinière. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre cuisinière AVEA AV66IFST et éviter les pannes imprévues. 88 pièces référencées.

Cette vue éclatée AVEA AV66IFST référence 88 pièces détachées, dont tiroir cuisinière sous four, douille cuisinière ampoule four complet, roue cuisinière tiroir inférieur, avec leur position sur le schéma constructeur.

Réparer son four et cuisinière AVEA : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne chauffe plus (ou plus assez)

Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.

Sur cette vue : GRILLE Four FOUR 445*360 *promo* (repère 17, 14.2 €) · GRILLE Cuisinière 2 FEUX GAUCHE (repère 95, 45.04 €) · PATIN Cuisinière GRILLE (repère 96, 3.83 €) · BOUGIE Cuisinière GRILL 650mm (repère 99, 18.49 €).

Sécurités et régulation

Le thermostat de sécurité coupe tout en cas de surchauffe, souvent à cause d'un ventilateur de refroidissement encrassé. La sonde de température qui dérive fausse les cuissons avant de bloquer l'appareil.

Sur cette vue : SUPPORT Cuisinière BULBE Thermostat (repère 18, 3.39 €).

Porte et joint

Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.

Sur cette vue : CHARNIERE Cuisinière Couvercle (repère 12, 12.09 €) · JOINT Four MOUFLE (repère 16, 27.21 €) · Contre porte Cuisinière + VITRE Intérieure 585*445 420 (repère 50, 69.47 €) · CHARNIERE Cuisinière PORTE FOUR (repère 52, 26.05 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

JOINT Four MOUFLE (repère 16, 27.21 €) · SUPPORT Cuisinière BULBE Thermostat (repère 18, 3.39 €) · JOINT Cuisinière ARRIVEE GAZ (repère 64, 2.08 €) · PATIN Cuisinière GRILLE (repère 96, 3.83 €) · JOINT Plaque BOUGIE ALLUMAGE (repère 98, 2.47 €) · BOUGIE Cuisinière GRILL 650mm (repère 99, 18.49 €) · CLIPS Plaque BOUGIE/THERMOCOUPLE (repère 100, 2.19 €)

Guides utiles

Four qui ne chauffe plus : résistances, thermostat ou sécurité ?
Comment trouver la référence exacte d'une pièce détachée
Les 10 outils indispensables pour démonter son électroménager

Assistant réparation Assistant IA

Liste des pièces détachées

TIROIR Cuisinière SOUS FOUR

Position : 1

Prix indicatif : 31.61 €

DOUILLE Cuisinière AMPOULE FOUR COMPLET

Position : 2

Prix indicatif : 18.61 €

ROUE Cuisinière TIROIR Inférieur

Position : 3

Prix indicatif : 3.6 €

VIS Cuisinière

Position : 4

Prix indicatif : 2.28 €

Contre porte Cuisinière SOUS FOUR

Position : 5

Prix indicatif : 23.82 €

FACADE Cuisinière PORTE SOUS FOUR

Position : 6

Prix indicatif : 52 €

TOLE Cuisinière ARRIERE

Position : 7

Prix indicatif : 21.01 €

MOUFLE Cuisinière

Position : 10

Prix indicatif : 98.04 €

CHARNIERE Cuisinière Couvercle

Position : 12

Prix indicatif : 12.09 €

VIS Cuisinière

Position : 13

Prix indicatif : 2.48 €

LECHE FRITE Four 445*380*40

Position : 15

Prix indicatif : 38.84 €

JOINT Four MOUFLE

Position : 16

Prix indicatif : 27.21 €

GRILLE Four FOUR 445*360 *promo*

Position : 17

Prix indicatif : 14.2 €

SUPPORT Cuisinière BULBE Thermostat

Position : 18

Prix indicatif : 3.39 €

TOLE Cuisinière FOND CATALYSE ap126716

Position : 19

Prix indicatif : 29.39 €

CORNIERE Cuisinière ARRIERE Gauche

Position : 27

Prix indicatif : 15.22 €

TOLE Cuisinière ARRIERE Supérieur

Position : 28

Prix indicatif : 13.89 €

TOLE Cuisinière ARRIERE

Position : 29

Prix indicatif : 30.49 €

BORNIER Four Alimentation

Position : 30

Prix indicatif : 17.88 €

CABLE Plaque Alimentation

Position : 31

Prix indicatif : 13.74 €

PANNEAU Cuisinière Latéral Gauche OU Droit SILVER

Position : 32

Prix indicatif : 49.31 €

PLINTHE Cuisinière ARRIERE

Position : 33

Prix indicatif : 23.89 €

PIED Cuisinière PLASTIQUE NOIR 50mm

Position : 34

Prix indicatif : 6.57 €

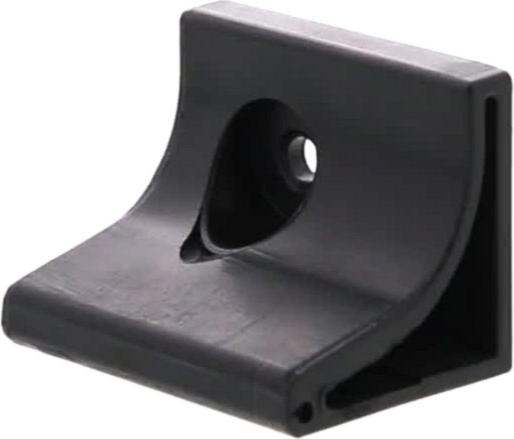

GUIDE Cuisinière GAUCHE

Position : 35

Prix indicatif : 5.56 €

PLINTHE Cuisinière AVANT

Position : 36

Prix indicatif : 21.79 €

BUTEE Cuisinière PLINTHE AVANT

Position : 37

Prix indicatif : 5.28 €

CONDUIT Cuisinière EVACUATION VAPEUR

Position : 38

Prix indicatif : 41.11 €

RAIL Cuisinière TIROIR

Position : 39

Prix indicatif : 10.55 €

VIS Cuisinière POIGN+RONDELLE KIT Unitaire

Position : 49

Prix indicatif : 9.64 €

Contre porte Cuisinière + VITRE Intérieure 585*445 420

Position : 50

Prix indicatif : 69.47 €

VIS Cuisinière SUPPORT POIGNEE NOIRE

Position : 51

Prix indicatif : 2.31 €

CHARNIERE Cuisinière PORTE FOUR

Position : 52

Prix indicatif : 26.05 €

ENTRETOISE Cuisinière POIGNEE FOUR

Position : 53

Prix indicatif : 9.57 €

POIGNEE Four PORTE INOX ELLIPSE ARC 476MM (entraxe 420MM)

Position : 56

Prix indicatif : 28.61 €

TUYAU Cuisinière Alimentation BRULEUR AVD Auxiliaire

Position : 58

Prix indicatif : 9.93 €

ALLUMEUR Cuisinière

Position : 60

Prix indicatif : 25.77 €

RAMPE Cuisinière Alimentation

Position : 63

Prix indicatif : 39.78 €

JOINT Cuisinière ARRIVEE GAZ

Position : 64

Prix indicatif : 2.08 €

EMBOUT Cuisinière Gaz Butane

Position : 65

Prix indicatif : 6.32 €

ROBINET Cuisinière Auxiliaire AVD (BLANC)

Position : 66

Prix indicatif : 24.19 €

VIS Cuisinière

Position : 68

Prix indicatif : 2.71 €

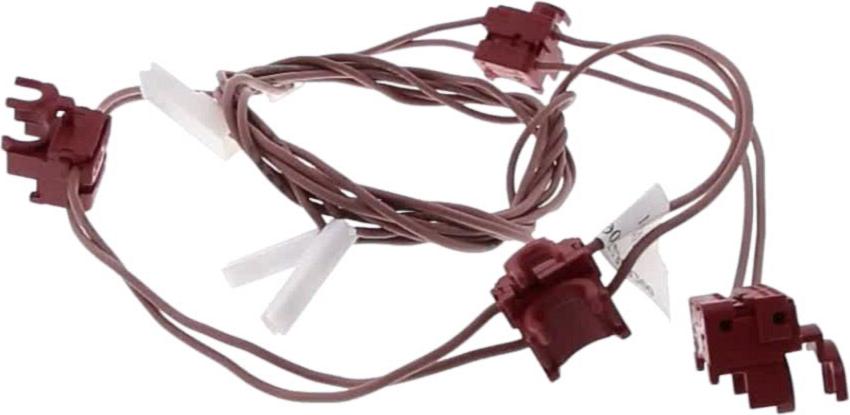

Interrupteur Cuisinière ENSEMBLE ALLUMAGE

Position : 69

Prix indicatif : 37.92 €

SUPPORT Cuisinière BANDEAU

Position : 70

Prix indicatif : 24.71 €

VIS Cuisinière

Position : 71

Prix indicatif : 2.45 €

RESSORT Four MANETTE

Position : 74

Prix indicatif : 5.38 €

SEGMENT Plaque MANETTE

Position : 75

Prix indicatif : 2.77 €

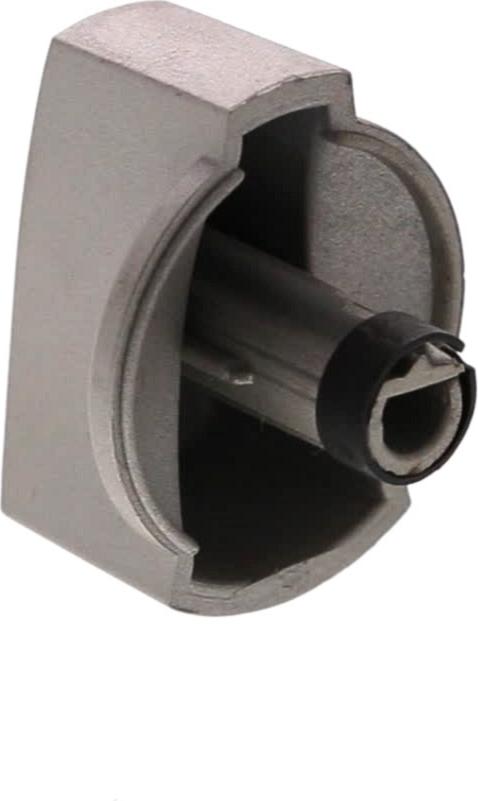

MANETTE Cuisinière INOX DELTA RING-1 36*32 12h 6mm 11mm

Position : 76

Prix indicatif : 14.1 €

VIS Cuisinière 4X6

Position : 80

Prix indicatif : 2.58 €

SUPPORT Cuisinière ROBINET COPRECI

Position : 83

Prix indicatif : 6.39 €

VIS Cuisinière

Position : 84

Prix indicatif : 4.62 €

VIS Cuisinière SUPPORT INJECTEUR M3*8

Position : 86

Prix indicatif : 2.48 €

AXE Cuisinière Charnière Gauche Couvercle

Position : 88

Prix indicatif : 3.62 €

MANETTE Cuisinière INOX DELTA RING-2 36*40 12h 6mm 11mm

Position : 90

Prix indicatif : 14.13 €

CHAPEAU Cuisinière BRULEUR Auxiliaire SABAF 55mm

Position : 92

Prix indicatif : 7.04 €

TETE Cuisinière BRULEUR Auxiliaire SABAF 45mm

Position : 93

Prix indicatif : 10.27 €

GRILLE Cuisinière 2 FEUX GAUCHE

Position : 95

Prix indicatif : 45.04 €

PATIN Cuisinière GRILLE

Position : 96

Prix indicatif : 3.83 €

CACHE Cuisinière Charnière Couvercle

Position : 97

Prix indicatif : 5.36 €

JOINT Plaque BOUGIE ALLUMAGE

Position : 98

Prix indicatif : 2.47 €

BOUGIE Cuisinière GRILL 650mm

Position : 99

Prix indicatif : 18.49 €

CLIPS Plaque BOUGIE/THERMOCOUPLE

Position : 100

Prix indicatif : 2.19 €

THERMOCOUPLE Cuisinière GRILL 790MM A VISSER

Position : 101

Prix indicatif : 18.99 €

TAQUE Cuisinière INOX 4G 598*591 NEUTRE

Position : 102

Prix indicatif : 63.01 €

SUPPORT Cuisinière BUTEE Couvercle

Position : 104

Prix indicatif : 5.83 €

RONDELLE Cuisinière

Position : 107

Prix indicatif : 3.8 €

INJECTEUR 050 M6

Position : 109

Prix indicatif : 5.86 €

Programmateur Cuisinière MINUTERIE 90mn

Position : 113

Prix indicatif : 31.99 €

BROCHE Cuisinière + POIGNEE 530mm

Position : 116

Prix indicatif : 28.04 €

MOTEUR Cuisinière TOURNE BROCHE

Position : 117

Prix indicatif : 26.52 €

TOLE Cuisinière SOLE MOUFLE

Position : 131

Prix indicatif : 19.92 €

SUPPORT Cuisinière Injecteur FOUR

Position : 133

Prix indicatif : 12.34 €

TOLE Cuisinière SUPPORT BRULEUR FOUR

Position : 134

Prix indicatif : 18.81 €

BRULEUR Cuisinière FOUR

Position : 135

Prix indicatif : 36.96 €

BRULEUR Cuisinière GRILL

Position : 136

Prix indicatif : 28.04 €

SUPPORT Cuisinière BROCHE

Position : 143

Prix indicatif : 13.03 €

PLAQUE Cuisinière CATALYSE GAUCHE

Position : 144

Prix indicatif : 18.88 €

SUPPORT Plaque Injecteur Auxiliaire SABAF VIS M3

Position : 147

Prix indicatif : 12.47 €

Contre-poids Cuisinière

Position : 148

Prix indicatif : 28.56 €

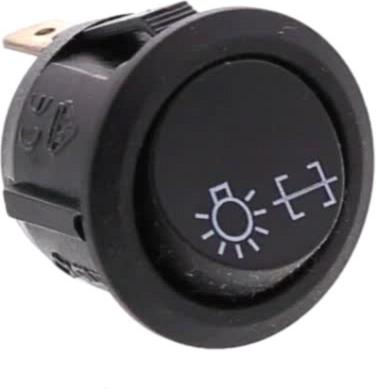

Interrupteur Cuisinière LUMIERE+TB

Position : 163

Prix indicatif : 12.11 €

VIS Cuisinière

Position : 173

Prix indicatif : 2.59 €

PROTECTION Cuisinière MANETTES

Position : 192

Prix indicatif : 18.92 €

SUPPORT Cuisinière Protection MANETTES

Position : 193

Prix indicatif : 3.88 €

BUTEE Cuisinière COUVERCLE

Position : 195

Prix indicatif : 5.37 €

PROTECTION Cuisinière

Position : 198

Prix indicatif : 12.92 €

TOLE Cuisinière PROTECTION

Position : 212

Prix indicatif : 20.99 €

VIS Cuisinière

Position : 270

Prix indicatif : 2.75 €

VIS Cuisinière 3.9*32

Position : 292

Prix indicatif : 4.11 €

VIS Cuisinière

Position : 366

Prix indicatif : 5.25 €
