Vue éclatée plaque de cuisson EVERTON PI6031

Découvrez la vue éclatée complète plaque de cuisson EVERTON PI6031, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre plaque de cuisson. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre plaque de cuisson EVERTON PI6031 et éviter les pannes imprévues. 16 pièces référencées.

Cette vue éclatée EVERTON PI6031 référence 16 pièces détachées, dont inducteur plaque, platine plaque commande 75.13196.318, meuble plaque, avec leur position sur le schéma constructeur.

Réparer son plaque de cuisson EVERTON : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Un foyer ne chauffe plus

Sur induction, un inducteur ou sa carte de puissance ; sur vitrocéramique, le foyer radiant lui-même ; au gaz, un injecteur bouché ou une bougie d'allumage encrassée. Cette vue situe chaque élément et sa référence.

Sur cette vue : INDUCTEUR Plaque (repère 1, 156.97 €) · INDUCTEUR Plaque 180mm 75.95051.501 (repère 12, 71.49 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

PLATINE Plaque CIRCUIT FILTRE 75.96475.087 prnet (repère 5, 236.41 €) · JOINT Plaque TAQUE (repère 16, 7.24 €)

Guides utiles

Comment lire une vue éclatée ? Le guide complet pas à pas
Comment trouver la référence exacte d'une pièce détachée
Bien acheter ses pièces détachées : origine, adaptable, occasion

Assistant réparation Assistant IA

Liste des pièces détachées

INDUCTEUR Plaque
INDUCTEUR Plaque
Position : 1
Prix indicatif : 156.97 €

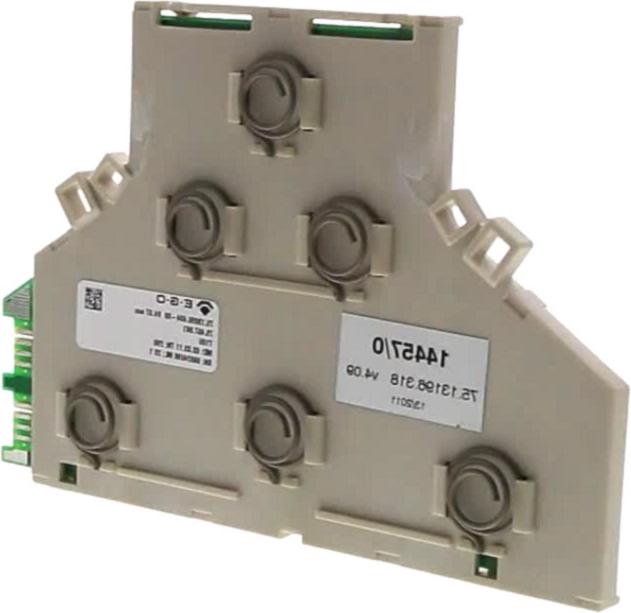

PLATINE Plaque COMMANDE 75.13196.318
PLATINE Plaque COMMANDE 75.13196.318
Position : 2
Prix indicatif : 134.41 €
MEUBLE Plaque
MEUBLE Plaque
Position : 3
Prix indicatif : 60.18 €
MOTEUR Plaque VENTILATEUR MBDC12H4-927 12v 0.38a 4.6w
MOTEUR Plaque VENTILATEUR MBDC12H4-927 12v 0.38a 4.6w
Position : 4
Prix indicatif : 81.26 €
PLATINE Plaque CIRCUIT FILTRE 75.96475.087 prnet
PLATINE Plaque CIRCUIT FILTRE 75.96475.087 prnet
Position : 5
Prix indicatif : 236.41 €

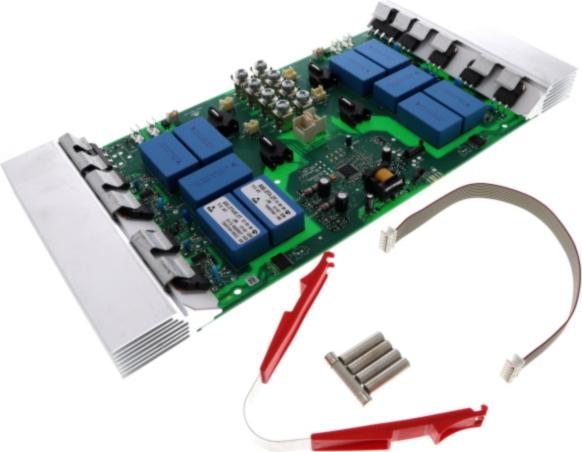

PLATINE Plaque PUISSANCE 75.96475.068 75.475.068
PLATINE Plaque PUISSANCE 75.96475.068 75.475.068
Position : 6
Prix indicatif : 300.71 €
CACHE Plaque BORNIER HP ANCIEN ET G5
CACHE Plaque BORNIER HP ANCIEN ET G5
Position : 7
Prix indicatif : 10.54 €
NOTICE Plaque UTILISATION
NOTICE Plaque UTILISATION
Position : 8
Prix indicatif : 14.52 €
CABLE Plaque Alimentation
CABLE Plaque Alimentation
Position : 9
Prix indicatif : 14.49 €
EMBALLAGE Plaque CARTON
EMBALLAGE Plaque CARTON
Position : 10
Prix indicatif : 24.3 €
TAQUE Plaque VITRO
TAQUE Plaque VITRO
Position : 11
Prix indicatif : 293.24 €
INDUCTEUR Plaque 180mm 75.95051.501
INDUCTEUR Plaque 180mm 75.95051.501
Position : 12
Prix indicatif : 71.49 €
CLIPS Plaque PLATINE COMMANDE "lot de 2"
CLIPS Plaque PLATINE COMMANDE "lot de 2"
Position : 13
Prix indicatif : 24.05 €
KIT Plaque CIRCUIT+SUPPORT+VENTILATEURS
KIT Plaque CIRCUIT+SUPPORT+VENTILATEURS
Position : 14
Prix indicatif : 454.25 €
NOTICE D'UTILISATION
NOTICE D'UTILISATION
Position : 15
Prix indicatif : 15.16 €
JOINT Plaque TAQUE
JOINT Plaque TAQUE
Position : 16
Prix indicatif : 7.24 €
