Vue éclatée minifour DELONGHI E03835A
Découvrez la vue éclatée complète minifour DELONGHI E03835A, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre minifour. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre minifour DELONGHI E03835A et éviter les pannes imprévues. 15 pièces référencées.

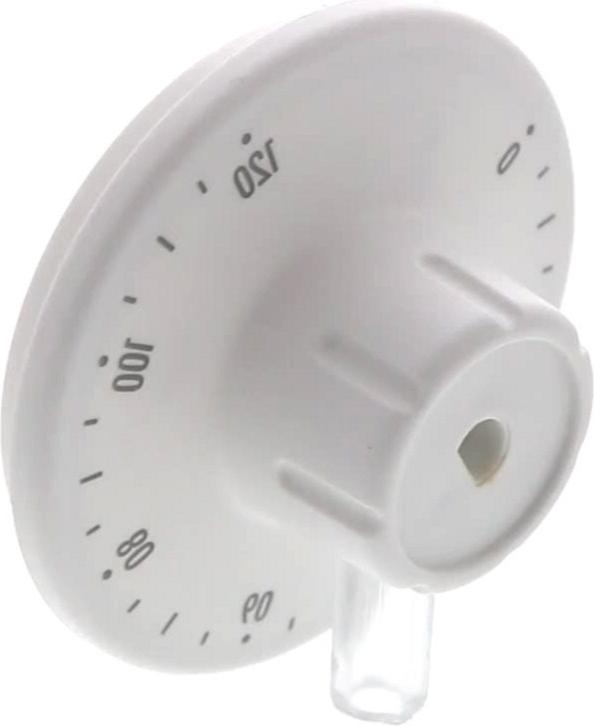

Cette vue éclatée DELONGHI E03835A référence 15 pièces détachées, dont manette four thermostat e, vitre four extérieure porte four, manette four programmateur, avec leur position sur le schéma constructeur.
Réparer son four et cuisinière DELONGHI : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne chauffe plus (ou plus assez)
Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.
Sur cette vue : RESISTANCE Four Inférieur 900w (repère 17, 18.92 €) · GRILLE Four FOUR 364x330 (repère 21, 36.52 €) · RESISTANCE Four 1800w (repère 31, 36.93 €).
Disjonction à la chauffe
Un four qui fait sauter le différentiel dès la montée en température a presque toujours une résistance à la masse : mesurez la continuité entre chaque cosse et la carcasse.
Sur cette vue : RESISTANCE Four Inférieur 900w (repère 17, 18.92 €) · RESISTANCE Four 1800w (repère 31, 36.93 €).
Sécurités et régulation
Le thermostat de sécurité coupe tout en cas de surchauffe, souvent à cause d'un ventilateur de refroidissement encrassé. La sonde de température qui dérive fausse les cuissons avant de bloquer l'appareil.
Sur cette vue : MANETTE Four THERMOSTAT E (repère 5).
Porte et joint
Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.
Sur cette vue : VITRE Four Extérieure Porte FOUR (repère 6) · RESSORT Four CHARNIERE (repère 42, 6.87 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
MANETTE Four THERMOSTAT E (repère 5) · FUSIBLE Four THERMIQUE (repère 44, 6.87 €)
Guides utiles
Four qui ne chauffe plus : résistances, thermostat ou sécurité ?
Comment trouver la référence exacte d'une pièce détachée
Les 10 outils indispensables pour démonter son électroménager
Liste des pièces détachées
