Vue éclatée four DELONGHI FR2CNB

Name: DELONGHI FR2CNB
Brand: DELONGHI
SKU: FR2CNB

Découvrez la vue éclatée complète four DELONGHI FR2CNB, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre four. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre four DELONGHI FR2CNB et éviter les pannes imprévues. 19 pièces référencées.

Cette vue éclatée DELONGHI FR2CNB référence 19 pièces détachées, dont joint four moufle, bouchon cuisinière tb, rondelle cuisinière charn/c.porte, avec leur position sur le schéma constructeur.

Réparer son four et cuisinière DELONGHI : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne chauffe plus (ou plus assez)

Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.

Sur cette vue : GRILLE Cuisinière LATERAL Gauche OU Droit (repère 4, 17.6 €) · Résistance Four Supérieur (repère 5, 65.46 €).

Disjonction à la chauffe

Un four qui fait sauter le différentiel dès la montée en température a presque toujours une résistance à la masse : mesurez la continuité entre chaque cosse et la carcasse.

Sur cette vue : Résistance Four Supérieur (repère 5, 65.46 €).

Sécurités et régulation

Le thermostat de sécurité coupe tout en cas de surchauffe, souvent à cause d'un ventilateur de refroidissement encrassé. La sonde de température qui dérive fausse les cuissons avant de bloquer l'appareil.

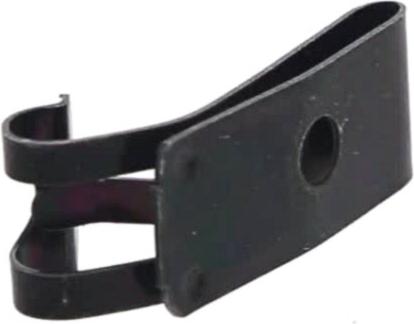

Sur cette vue : Thermostat Cuisinière FOUR 285° 5517052260 55.17052.260 ou NT-252FPL (repère 6, 38.88 €) · SUPPORT Cuisinière BULBE THERMOSTAT (repère 6, 6.08 €) · Thermostat Cuisinière LIMITEUR 150°C (repère 8, 16.6 €).

Porte et joint

Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.

Sur cette vue : JOINT Four MOUFLE (repère 2, 30.6 €) · ECROU Cuisinière VIS SUPPORT VITRE Intérieure (repère 3, 2.41 €) · RONDELLE Cuisinière VIS FIXE VITRE Intérieure (repère 3, 2.79 €) · JOINT Cuisinière VITRE Intérieure Porte GRD FOUR (repère 3, 18.13 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

JOINT Four MOUFLE (repère 2, 30.6 €) · JOINT Cuisinière VITRE Intérieure Porte GRD FOUR (repère 3, 18.13 €) · Thermostat Cuisinière FOUR 285° 5517052260 55.17052.260 ou NT-252FPL (repère 6, 38.88 €) · SUPPORT Cuisinière BULBE THERMOSTAT (repère 6, 6.08 €) · Thermostat Cuisinière LIMITEUR 150°C (repère 8, 16.6 €)
