Vue éclatée hotte aspirante CLIMADIFF GA306X
Découvrez la vue éclatée complète hotte aspirante CLIMADIFF GA306X, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre hotte aspirante. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre hotte aspirante CLIMADIFF GA306X et éviter les pannes imprévues. 13 pièces référencées.

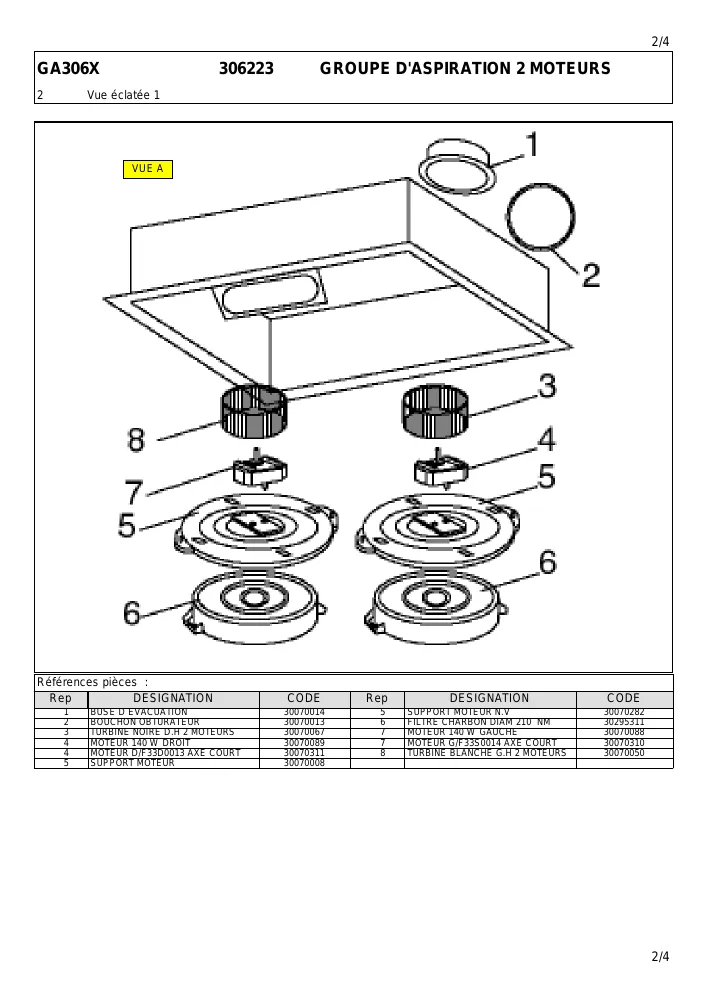

Cette vue éclatée CLIMADIFF GA306X référence 13 pièces détachées, dont facade hotte cadre inox, buse hotte evacuation, vis hotte fixation filtre e, avec leur position sur le schéma constructeur.
Réparer son hotte aspirante CLIMADIFF : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
N'aspire plus ou fait du bruit
Un moteur de hotte qui ronronne sans tourner a souvent son condensateur en cause ; une turbine encrassée de graisse vibre et perd son débit. Les deux se remplacent par l'intérieur du capot.
Sur cette vue : MOTEUR Hotte Droit (repère 4, 70.23 €) · MOTEUR Hotte Gauche 140W (repère 7, 76.43 €).
Filtres et éclairage
Filtres métalliques à dégraisser, filtres à charbon à remplacer tous les 4 à 6 mois en version recyclage ; l'éclairage passe par lampe, douille ou transformateur selon les modèles, tous repérés sur cette vue.
Sur cette vue : VIS Hotte FIXATION FILTRE E (repère 2) · Interrupteur Hotte LUMIERE (repère 4, 12.06 €) · FILTRE Hotte CHARBON ROND SQ2 (repère 6, 12.31 €) · FILTRE Hotte GRAISSE (repère 9, 31.16 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
VIS Hotte FIXATION FILTRE E (repère 2) · FILTRE Hotte CHARBON ROND SQ2 (repère 6, 12.31 €) · FILTRE Hotte GRAISSE (repère 9, 31.16 €)
Guides utiles
Comment lire une vue éclatée ? Le guide complet pas à pas
Comment trouver la référence exacte d'une pièce détachée
Bien acheter ses pièces détachées : origine, adaptable, occasion
Liste des pièces détachées
