Vue éclatée cuisinière BERTO'S E7P4+FE1 E7P4.FE1 E7P4FE1

Name: BERTO'S E7P4+FE1 E7P4.FE1 E7P4FE1
Brand: BERTO'S
SKU: E7P4+FE1 E7P4.FE1 E7P4FE1

Découvrez la vue éclatée complète cuisinière BERTO'S E7P4+FE1 E7P4.FE1 E7P4FE1, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre cuisinière. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre cuisinière BERTO'S E7P4+FE1 E7P4.FE1 E7P4FE1 et éviter les pannes imprévues. 12 pièces référencées.

Cette vue éclatée BERTO'S E7P4+FE1 E7P4.FE1 E7P4FE1 référence 12 pièces détachées, dont resistance cuisinière circulaire 3000w, joint cuisinière porte four 580x290mm, charniere cuisinière gauche, avec leur position sur le schéma constructeur.

Réparer son four et cuisinière BERTO'S : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne chauffe plus (ou plus assez)

Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.

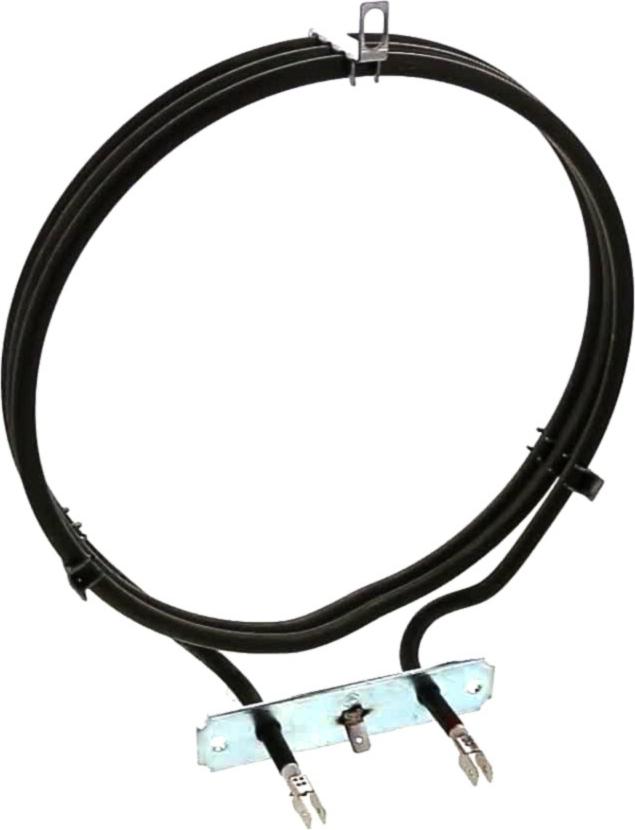

Sur cette vue : RESISTANCE Cuisinière CIRCULAIRE 3000W (repère 1, 83.24 €).

Disjonction à la chauffe

Un four qui fait sauter le différentiel dès la montée en température a presque toujours une résistance à la masse : mesurez la continuité entre chaque cosse et la carcasse.

Sur cette vue : RESISTANCE Cuisinière CIRCULAIRE 3000W (repère 1, 83.24 €).

Sécurités et régulation

Le thermostat de sécurité coupe tout en cas de surchauffe, souvent à cause d'un ventilateur de refroidissement encrassé. La sonde de température qui dérive fausse les cuissons avant de bloquer l'appareil.

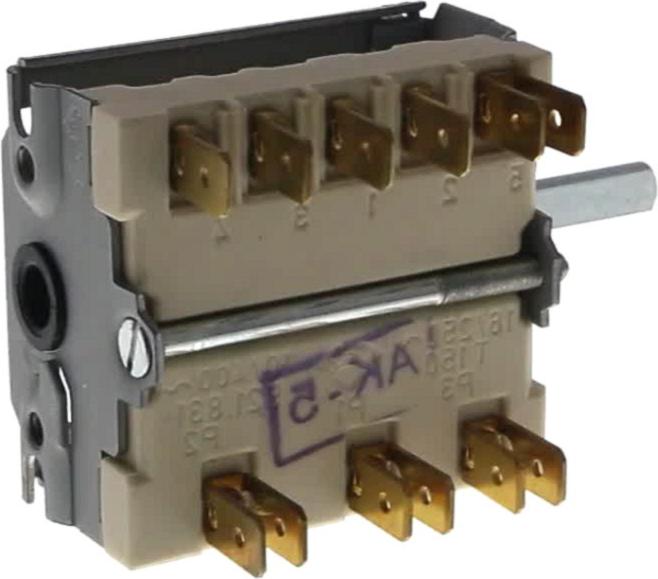

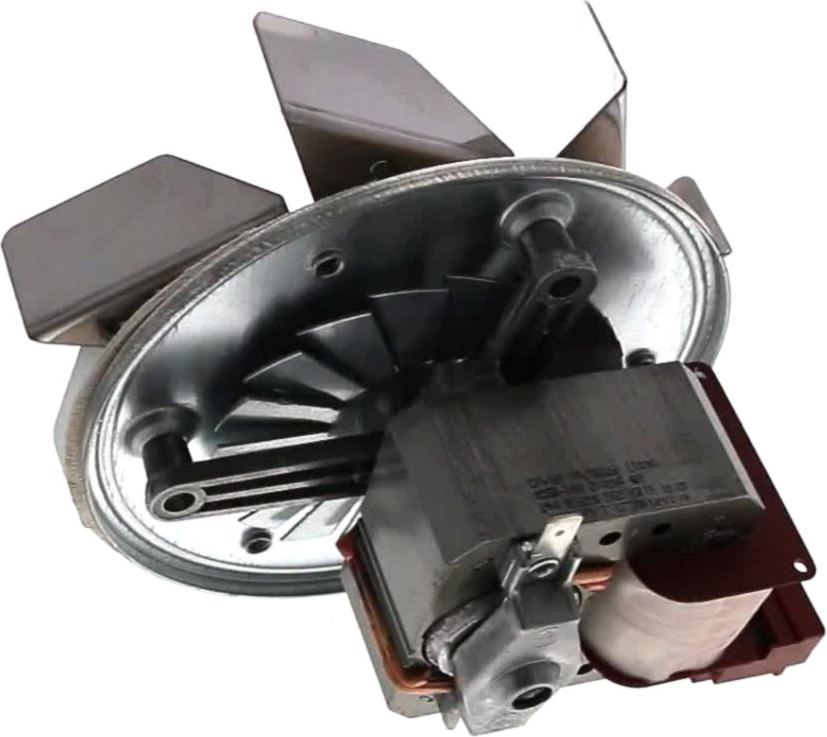

Sur cette vue : THERMOSTAT Cuisinière SECURITE 360-25°C 360°C 5532575801 (repère 0, 89.59 €) · MOTEUR Cuisinière VENTILATEUR C/T 45w (repère 8, 74.61 €) · Commutateur Cuisinière + THERMOSTAT (repère 11, 66.97 €).

Porte et joint

Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.

Sur cette vue : JOINT Cuisinière PORTE FOUR 580x290mm (repère 4, 56.25 €) · CHARNIERE Cuisinière GAUCHE (repère 5, 25.21 €) · CHARNIERE Cuisinière DROITE (repère 6, 26.5 €) · BUTEE Cuisinière CHARNIERE (repère 7, 9.95 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

THERMOSTAT Cuisinière SECURITE 360-25°C 360°C 5532575801 (repère 0, 89.59 €) · JOINT Cuisinière PORTE FOUR 580x290mm (repère 4, 56.25 €) · Commutateur Cuisinière + THERMOSTAT (repère 11, 66.97 €)
