Vue éclatée lave linge TCL FF1014SD0FR
Découvrez la vue éclatée complète lave linge TCL FF1014SD0FR, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge TCL FF1014SD0FR et éviter les pannes imprévues. 20 pièces référencées.
Cette vue éclatée TCL FF1014SD0FR référence 20 pièces détachées, dont hublot lave-linge complet, joint lave-linge hublot, durite lave-linge boite-cuve, avec leur position sur le schéma constructeur.
Réparer son lave-linge TCL : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Fuite d'eau
Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.
Sur cette vue : JOINT Lave-Linge HUBLOT (repère 2, 88.54 €) · DURITE Lave-Linge BOITE-CUVE (repère 2, 26.71 €) · DURITE Lave-Linge CUVE-POMPE 3102670005 (repère 6, 71.24 €) · JOINT Lave-Linge CUVE (repère 11, 38.64 €).
N'essore plus
Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.
Sur cette vue : COURROIE Lave-Linge 7EPJ1270 (repère 13, 23.61 €).
Ne vidange plus
Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.

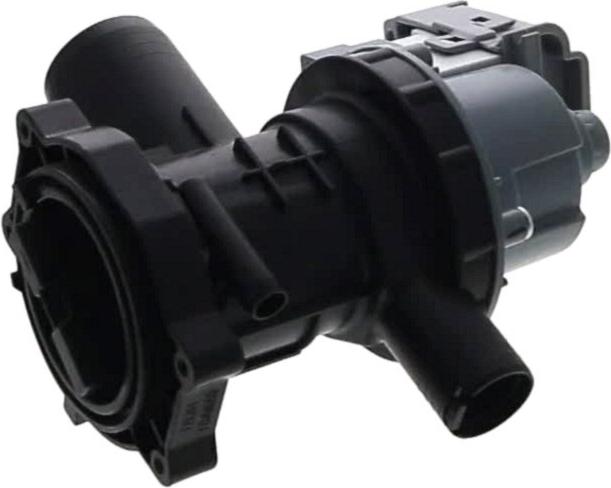

Sur cette vue : DURITE Lave-Linge CUVE-POMPE 3102670005 (repère 6, 71.24 €) · POMPE Lave-Linge VIDANGE (repère 15, 232.55 €).
Bruit violent à l'essorage
Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.

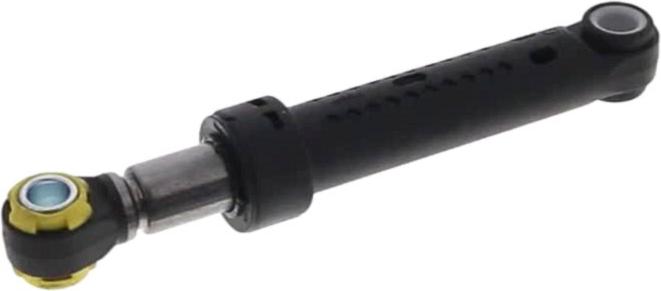

Sur cette vue : RESSORT Lave-Linge SUSPENSION (repère 4, 19.32 €) · AMORTISSEUR Lave-Linge 120N 3103140001 (repère 7, 15.4 €) · AMORTISSEUR Lave-Linge 60N 3103140002 (repère 7, 25.82 €) · AXE Lave-Linge AMORTISSEUR (repère 8, 12.1 €).
Ne chauffe plus
Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.
Sur cette vue : RESISTANCE Lave-Linge (repère 16, 27.92 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Lave-Linge HUBLOT (repère 2, 88.54 €) · AMORTISSEUR Lave-Linge 120N 3103140001 (repère 7, 15.4 €) · AMORTISSEUR Lave-Linge 60N 3103140002 (repère 7, 25.82 €) · AXE Lave-Linge AMORTISSEUR (repère 8, 12.1 €) · JOINT Lave-Linge CUVE (repère 11, 38.64 €) · COURROIE Lave-Linge 7EPJ1270 (repère 13, 23.61 €)
