Vue éclatée réfrigérateur ESSENTIEL B ERDV421S

Découvrez la vue éclatée complète réfrigérateur ESSENTIEL B ERDV421S, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d’une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur ESSENTIEL B ERDV421S et éviter les pannes imprévues.

Assistant réparation Powered by ChatGPT

Liste des pièces détachées

AMORTISSEUR Froid COMPRESSEUR
AMORTISSEUR Froid COMPRESSEUR
Prix indicatif : 4.66 €
FLECHE Froid INDIC ZONE 0-4°C
FLECHE Froid INDIC ZONE 0-4°C
Prix indicatif : 11.15 €
CHARNIERE Froid Supérieur Gauche OU Droit
CHARNIERE Froid Supérieur Gauche OU Droit
Position : 2
Prix indicatif : 14.2 €
VIS Froid FIXE SUPPORT Charnière Supérieur
VIS Froid FIXE SUPPORT Charnière Supérieur
Position : 5
Prix indicatif : 2.69 €
VIS Froid CHARNIERES Supérieur M5*14
VIS Froid CHARNIERES Supérieur M5*14
Position : 7
Prix indicatif : 1.94 €
CHARNIERE Froid CENTRALE 640P GRISE
CHARNIERE Froid CENTRALE 640P GRISE
Position : 9
Prix indicatif : 19.47 €
CHARNIERE Froid CENTRALE
CHARNIERE Froid CENTRALE
Position : 9
Prix indicatif : 23.53 €
BOUCHON Froid PETIT MODELE GRIS MOUCHETE
BOUCHON Froid PETIT MODELE GRIS MOUCHETE
Position : 11
Prix indicatif : 2.51 €
CHARNIERE Froid Inférieur Droit OU Gauche
CHARNIERE Froid Inférieur Droit OU Gauche
Position : 15
Prix indicatif : 13.57 €
ENTRETOISE Froid CHARNIERE
ENTRETOISE Froid CHARNIERE
Position : 15
Prix indicatif : 7.44 €
CHARNIERE Froid Inférieur Gauche OU Droit
CHARNIERE Froid Inférieur Gauche OU Droit
Position : 15
Prix indicatif : 14.44 €
PIED Froid AVANT GRIS
PIED Froid AVANT GRIS
Position : 16
Prix indicatif : 6.55 €
CLAYETTE Froid Congélateur TRANSPARENT
CLAYETTE Froid Congélateur TRANSPARENT
Position : 19
Prix indicatif : 40.28 €
AMPOULE Froid 15W E14 240V 26*57
AMPOULE Froid 15W E14 240V 26*57
Position : 22
Prix indicatif : 6.32 €
DOUILLE Froid LAMPE
DOUILLE Froid LAMPE
Position : 23
Prix indicatif : 13.34 €
VIS Froid 40*13 INOX
VIS Froid 40*13 INOX
Position : 25
Prix indicatif : 2.52 €
VIS Froid PLINTHE
VIS Froid PLINTHE
Position : 25
Prix indicatif : 2.54 €
ENJOLIV Froid GRILLE Supérieur +SUP Inférieur 465 INOX
ENJOLIV Froid GRILLE Supérieur +SUP Inférieur 465 INOX
Position : 38
Prix indicatif : 13.16 €
DESSUS Froid BAC LEGUMES 465 TRANSPARENT BLEU 600*322 VBE403 VBE-403
DESSUS Froid BAC LEGUMES 465 TRANSPARENT BLEU 600*322 VBE403 VBE-403
Position : 39
Prix indicatif : 43.88 €
BAC Froid LEGUMES 465 TRANSPARENT BLEU
BAC Froid LEGUMES 465 TRANSPARENT BLEU
Position : 41
Prix indicatif : 50.72 €
SUPPORT Froid PLINTHE Blanc SW
SUPPORT Froid PLINTHE Blanc SW
Position : 58
Prix indicatif : 5.21 €
SUPPORT Froid PLINTHE Blanc IW
SUPPORT Froid PLINTHE Blanc IW
Position : 58
Prix indicatif : 5.72 €
PLINTHE Froid 455HL (délai 2 mois)
PLINTHE Froid 455HL (délai 2 mois)
Position : 60
Prix indicatif : 30.56 €
KIT Froid ICEMATIC SW
KIT Froid ICEMATIC SW
Position : 61
Prix indicatif : 47.58 €
RESSORT Froid ICEMATIC
RESSORT Froid ICEMATIC
Position : 63
Prix indicatif : 2.68 €
BAC Froid GLACONS Droit ICEMATIC
BAC Froid GLACONS Droit ICEMATIC
Position : 64
Prix indicatif : 12.55 €
BAC Froid GLACONS Droit ICEMATIC
BAC Froid GLACONS Droit ICEMATIC
Position : 64
Prix indicatif : 11.27 €
BAC Froid GLACONS Gauche ICEMATIC
BAC Froid GLACONS Gauche ICEMATIC
Position : 65
Prix indicatif : 12.04 €
SUPPORT Froid BAC G/D ICEMATIC
SUPPORT Froid BAC G/D ICEMATIC
Position : 66
Prix indicatif : 12.56 €
SUPPORT Froid ICEMATIC SW
SUPPORT Froid ICEMATIC SW
Position : 66
Prix indicatif : 12.73 €
BAC Froid Récupération GLACONS ICEMATIC
BAC Froid Récupération GLACONS ICEMATIC
Position : 67
Prix indicatif : 15.03 €
BOITE Froid ICEMATIC SW
BOITE Froid ICEMATIC SW
Position : 67
Prix indicatif : 15.2 €
CLAYETTE Froid SUPPORT 5 BOUTEILLES 465 602*275
CLAYETTE Froid SUPPORT 5 BOUTEILLES 465 602*275
Position : 71
Prix indicatif : 32.25 €
COUVERCLE Froid BOITE A VIANDE
COUVERCLE Froid BOITE A VIANDE
Position : 72
Prix indicatif : 13.13 €
ECROU Froid
ECROU Froid
Position : 91
Prix indicatif : 2.61 €
Thermostat Froid Congélateur NWPF25K-028-011
Thermostat Froid Congélateur NWPF25K-028-011
Position : 107
Prix indicatif : 53.6 €
DOUILLE Froid Charnière GRISE
DOUILLE Froid Charnière GRISE
Position : 151
Prix indicatif : 2.47 €
Porte Froid Congélateur "465MK"
Porte Froid Congélateur "465MK"
Position : 153
Prix indicatif : 146.97 €
Porte Froid Réfrigérateur "465MK" E
Porte Froid Réfrigérateur "465MK" E
Position : 155
Porte Froid Réfrigérateur "465K" Hilight E
Porte Froid Réfrigérateur "465K" Hilight E
Position : 155
Balconnnet Froid 1/2 TRANSPARENT CLAIR
Balconnnet Froid 1/2 TRANSPARENT CLAIR
Position : 158
Prix indicatif : 21.07 €
SUPPORT Froid OEUFS 455 TRANSPARENT BLEU
SUPPORT Froid OEUFS 455 TRANSPARENT BLEU
Position : 159
Prix indicatif : 12.98 €

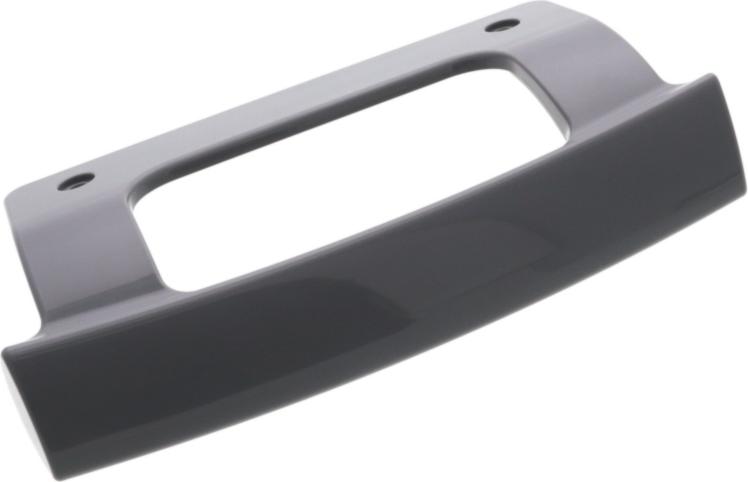

POIGNEE Froid PORTE
POIGNEE Froid PORTE
Position : 162
Prix indicatif : 26.67 €
VIS Froid POIGNEE PORTE
VIS Froid POIGNEE PORTE
Position : 163
Prix indicatif : 6.51 €
CACHE Froid VIS POIGNEE GRIS
CACHE Froid VIS POIGNEE GRIS
Position : 164
Prix indicatif : 2.35 €
BUTEE Froid CHARNIERE
BUTEE Froid CHARNIERE
Position : 174
Prix indicatif : 7.3 €
Balconnnet Froid Supérieur Transparent foncé BLEU
Balconnnet Froid Supérieur Transparent foncé BLEU
Position : 175
Prix indicatif : 25.97 €
Balconnnet Froid BOUTEILLES Supérieur Transparent foncé
Balconnnet Froid BOUTEILLES Supérieur Transparent foncé
Position : 177
Prix indicatif : 28.81 €
DOUILLE Froid Inférieur PORTE Réfrigérateur
DOUILLE Froid Inférieur PORTE Réfrigérateur
Position : 180
Prix indicatif : 2.33 €
Balconnnet Froid Inférieur
Balconnnet Froid Inférieur
Position : 188
Prix indicatif : 30.03 €
BALCONNET Froid Congélateur 465 TRANSPARENT BLEU
BALCONNET Froid Congélateur 465 TRANSPARENT BLEU
Position : 193
Prix indicatif : 23.99 €
ENTRETOISE Froid CONDENSEUR
ENTRETOISE Froid CONDENSEUR
Position : 203
Prix indicatif : 2.52 €
MASTIC Froid ANTI-VIBRATION
MASTIC Froid ANTI-VIBRATION
Position : 207
Prix indicatif : 6.17 €
CONDO Froid 5UF
CONDO Froid 5UF
Position : 209
Prix indicatif : 18.81 €
CABLE Froid ALIMENTATION
CABLE Froid ALIMENTATION
Position : 210
Prix indicatif : 9.84 €
RELAIS Froid Démarrage+thermique LU88CY
RELAIS Froid Démarrage+thermique LU88CY
Position : 211
Prix indicatif : 29.66 €
RELAIS Froid Démarrage+thermique NBU1116Y
RELAIS Froid Démarrage+thermique NBU1116Y
Position : 211
Prix indicatif : 27.96 €
RELAIS Froid COMPRESS TPJ1380MJS
RELAIS Froid COMPRESS TPJ1380MJS
Position : 211
Prix indicatif : 82.89 €
CONDENSATEUR 4UF
CONDENSATEUR 4UF
Position : 212
Prix indicatif : 36.14 €
VIS Froid
VIS Froid
Position : 213
Prix indicatif : 1.91 €
DESHYDRATEUR Froid 10GR 2SORTIES
DESHYDRATEUR Froid 10GR 2SORTIES
Position : 215
Prix indicatif : 12.09 €
SUPPORT Froid COMPRESSEUR
SUPPORT Froid COMPRESSEUR
Position : 216
Prix indicatif : 40.71 €
ROUE Froid ARRIERE
ROUE Froid ARRIERE
Position : 227
Prix indicatif : 6.36 €
AXE Froid ROUE ARRIERE 43mm diam=5.5
AXE Froid ROUE ARRIERE 43mm diam=5.5
Position : 228
Prix indicatif : 4.35 €
AXE Froid ROUE AVANT OU ARRIERE
AXE Froid ROUE AVANT OU ARRIERE
Position : 228
Prix indicatif : 4.16 €
Programmateur Froid 12H
Programmateur Froid 12H
Position : 237
Prix indicatif : 52.51 €
Programmateur Froid MINUTERIE 8H E30359
Programmateur Froid MINUTERIE 8H E30359
Position : 237
Prix indicatif : 52.75 €
Interrupteur Froid LUMIERE 4 COSSES
Interrupteur Froid LUMIERE 4 COSSES
Position : 315
Prix indicatif : 22.91 €
Interrupteur Froid LUMIERE Congélateur
Interrupteur Froid LUMIERE Congélateur
Position : 315
Prix indicatif : 22.1 €
Interrupteur Froid LUMIERE 3 COSSES
Interrupteur Froid LUMIERE 3 COSSES
Position : 316
Prix indicatif : 19.07 €
BAC Froid Supérieur Gauche 465 TRANSPARENT BLEU
BAC Froid Supérieur Gauche 465 TRANSPARENT BLEU
Position : 322
Prix indicatif : 23.02 €
BAC Froid Supérieur Gauche 465 TRANSPARENT BLEU
BAC Froid Supérieur Gauche 465 TRANSPARENT BLEU
Position : 323
Prix indicatif : 25.91 €
FACADE Froid BAC Supérieur Droit TRANSPARENT BLEU
FACADE Froid BAC Supérieur Droit TRANSPARENT BLEU
Position : 324
Prix indicatif : 23.7 €
FACADE Froid BAC Supérieur Gauche 465 TRANSPARENT BLEU
FACADE Froid BAC Supérieur Gauche 465 TRANSPARENT BLEU
Position : 325
Prix indicatif : 13.3 €
FILTRE Froid
FILTRE Froid
Position : 326
Prix indicatif : 43.01 €
Thermostat Froid BI-METAL
Thermostat Froid BI-METAL
Position : 402
Prix indicatif : 27.36 €
TURBINE Froid MOTEUR VENTILATEUR 465 100mm SENS ANTI-HORAIRE CCW
TURBINE Froid MOTEUR VENTILATEUR 465 100mm SENS ANTI-HORAIRE CCW
Position : 409
Prix indicatif : 9.12 €
CLIPS Froid TURBINE Ventilation Congélateur
CLIPS Froid TURBINE Ventilation Congélateur
Position : 410
Prix indicatif : 2.57 €
SUPPORT Froid ARR MOTEUR Ventilation
SUPPORT Froid ARR MOTEUR Ventilation
Position : 412
Prix indicatif : 5.75 €
MOTEUR Froid Ventilation Congélateur IS-3208 VTD
MOTEUR Froid Ventilation Congélateur IS-3208 VTD
Position : 413
Prix indicatif : 51.13 €
SUPPORT Froid CAOUTCHOUC AVANT MOTEUR VENTILEUR
SUPPORT Froid CAOUTCHOUC AVANT MOTEUR VENTILEUR
Position : 414
Prix indicatif : 5.69 €
PLAFONNIER Froid AMPOULE Congélateur 465 OVALE TRANSPARENT CLAIR
PLAFONNIER Froid AMPOULE Congélateur 465 OVALE TRANSPARENT CLAIR
Position : 419
Prix indicatif : 12.74 €
Thermostat Froid Réfrigérateur WMF11P-859-100
Thermostat Froid Réfrigérateur WMF11P-859-100
Position : 426
Prix indicatif : 45.43 €
MANETTE Froid Réfrigérateur 465 IW
MANETTE Froid Réfrigérateur 465 IW
Position : 431
Prix indicatif : 13.46 €
MANETTE Froid Thermostat Réfrigérateur SW
MANETTE Froid Thermostat Réfrigérateur SW
Position : 431
Prix indicatif : 15.04 €
SONDE Froid DEGIVRAGE
SONDE Froid DEGIVRAGE
Position : 433
Prix indicatif : 29.09 €
Thermostat Froid FUSIBLE
Thermostat Froid FUSIBLE
Position : 499
Prix indicatif : 12.06 €
Résistance Froid 55W KIT 465-565-570 *
Résistance Froid 55W KIT 465-565-570 *
Position : 533
Prix indicatif : 51.62 €
RESISTANCE Froid DEGIVRAGE 146W
RESISTANCE Froid DEGIVRAGE 146W
Position : 533
Prix indicatif : 47.35 €
PIED Froid ARRIERE Blanc SW
PIED Froid ARRIERE Blanc SW
Position : 547
Prix indicatif : 7.02 €
