Vue éclatée réfrigérateur ESSENTIEL B ERDV422S

Découvrez la vue éclatée complète réfrigérateur ESSENTIEL B ERDV422S, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d’une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur ESSENTIEL B ERDV422S et éviter les pannes imprévues.

Assistant réparation Powered by ChatGPT

Liste des pièces détachées

RONDELLE Froid PLASTIQUE 2.5mm
RONDELLE Froid PLASTIQUE 2.5mm
Prix indicatif : 4.66 €
INDICATEUR Froid ZONE 0-4°C
INDICATEUR Froid ZONE 0-4°C
Prix indicatif : 20.82 €
FLECHE Froid INDIC ZONE 0-4°C
FLECHE Froid INDIC ZONE 0-4°C
Prix indicatif : 9.26 €
CHARNIERE Froid Supérieur Droit ou Gauche 345GK INOX
CHARNIERE Froid Supérieur Droit ou Gauche 345GK INOX
Position : 2
Prix indicatif : 16.33 €
CHARNIERE Froid Supérieur Gauche OU Droit
CHARNIERE Froid Supérieur Gauche OU Droit
Position : 2
Prix indicatif : 14.53 €
VIS Froid FIXE SUPPORT Charnière Supérieur
VIS Froid FIXE SUPPORT Charnière Supérieur
Position : 5
Prix indicatif : 2.18 €
VIS Froid CHARNIERES Supérieur M5*14
VIS Froid CHARNIERES Supérieur M5*14
Position : 7
Prix indicatif : 2.04 €
CHARNIERE Froid CENTRALE 640P
CHARNIERE Froid CENTRALE 640P
Position : 9
Prix indicatif : 27.99 €
CHARNIERE Froid CENTRALE
CHARNIERE Froid CENTRALE
Position : 9
Prix indicatif : 25.02 €
BOUCHON Froid PETIT MODELE GRIS MOUCHETE
BOUCHON Froid PETIT MODELE GRIS MOUCHETE
Position : 11
Prix indicatif : 2.34 €
CHARNIERE Froid Inférieur Droit OU Gauche
CHARNIERE Froid Inférieur Droit OU Gauche
Position : 15
Prix indicatif : 16.86 €
ENTRETOISE Froid CHARNIERE
ENTRETOISE Froid CHARNIERE
Position : 15
Prix indicatif : 8.07 €
PIED Froid AVANT GRIS
PIED Froid AVANT GRIS
Position : 16
Prix indicatif : 6.87 €
CLAYETTE Froid Congélateur TRANSPARENT
CLAYETTE Froid Congélateur TRANSPARENT
Position : 19
Prix indicatif : 32.32 €
AMPOULE Froid 15W E14 240V 26*57
AMPOULE Froid 15W E14 240V 26*57
Position : 22
Prix indicatif : 5.92 €
DOUILLE Froid LAMPE
DOUILLE Froid LAMPE
Position : 23
Prix indicatif : 11.3 €
VIS Froid 40*13 INOX
VIS Froid 40*13 INOX
Position : 25
Prix indicatif : 2.65 €
ENJOLIV Froid GRILLE Supérieur +SUP Inférieur 465 INOX
ENJOLIV Froid GRILLE Supérieur +SUP Inférieur 465 INOX
Position : 38
Prix indicatif : 13.93 €
DESSUS Froid BAC LEGUMES 465 TRANSPARENT BLEU 600*322 VBE403 VBE-403
DESSUS Froid BAC LEGUMES 465 TRANSPARENT BLEU 600*322 VBE403 VBE-403
Position : 39
Prix indicatif : 50.78 €
BAC Froid LEGUMES 465 TRANSPARENT BLEU
BAC Froid LEGUMES 465 TRANSPARENT BLEU
Position : 41
Prix indicatif : 47.47 €
SUPPORT Froid PLINTHE Blanc SW
SUPPORT Froid PLINTHE Blanc SW
Position : 58
Prix indicatif : 6.39 €
SUPPORT Froid PLINTHE SW VBE3380
SUPPORT Froid PLINTHE SW VBE3380
Position : 58
Prix indicatif : 6.08 €
VIS Froid PLINTHE
VIS Froid PLINTHE
Position : 59
Prix indicatif : 2.45 €
PLINTHE Froid 455HL (délai 2 mois)
PLINTHE Froid 455HL (délai 2 mois)
Position : 60
Prix indicatif : 27.51 €
KIT Froid ICEMATIC SW
KIT Froid ICEMATIC SW
Position : 61
Prix indicatif : 48.04 €
RESSORT Froid ICEMATIC
RESSORT Froid ICEMATIC
Position : 63
Prix indicatif : 2.7 €
BAC Froid GLACONS Droit ICEMATIC
BAC Froid GLACONS Droit ICEMATIC
Position : 64
Prix indicatif : 11.82 €
BAC Froid GLACONS Gauche ICEMATIC
BAC Froid GLACONS Gauche ICEMATIC
Position : 65
Prix indicatif : 12 €
SUPPORT Froid ICEMATIC SW
SUPPORT Froid ICEMATIC SW
Position : 66
Prix indicatif : 12.64 €
BOITE Froid ICEMATIC SW
BOITE Froid ICEMATIC SW
Position : 67
Prix indicatif : 18.28 €
CLAYETTE Froid SUPPORT 5 BOUTEILLES 465 602*275
CLAYETTE Froid SUPPORT 5 BOUTEILLES 465 602*275
Position : 71
Prix indicatif : 29.02 €
COUVERCLE Froid BOITE A VIANDE
COUVERCLE Froid BOITE A VIANDE
Position : 72
Prix indicatif : 13.64 €
DOUILLE Froid Charnière GRISE
DOUILLE Froid Charnière GRISE
Position : 151
Prix indicatif : 2.39 €
Porte Froid Congélateur "465MK"
Porte Froid Congélateur "465MK"
Position : 153
Prix indicatif : 134.31 €
Porte Froid Réfrigérateur "465MK" E
Porte Froid Réfrigérateur "465MK" E
Position : 155
Balconnnet Froid 1/2 TRANSPARENT CLAIR
Balconnnet Froid 1/2 TRANSPARENT CLAIR
Position : 158
Prix indicatif : 18.19 €
SUPPORT Froid OEUFS 455 TRANSPARENT BLEU
SUPPORT Froid OEUFS 455 TRANSPARENT BLEU
Position : 159
Prix indicatif : 12.92 €

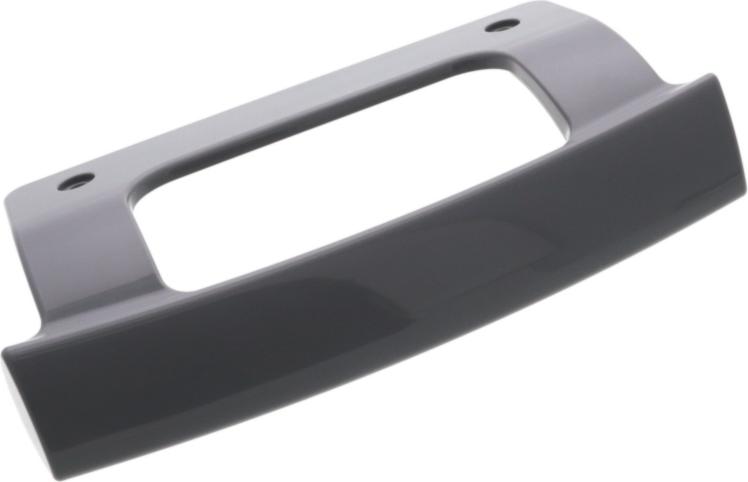

POIGNEE Froid PORTE
POIGNEE Froid PORTE
Position : 162
Prix indicatif : 26.76 €
VIS Froid POIGNEE PORTE AUTOFORANTE
VIS Froid POIGNEE PORTE AUTOFORANTE
Position : 163
Prix indicatif : 2.4 €
CACHE Froid VIS POIGNEE GRIS
CACHE Froid VIS POIGNEE GRIS
Position : 164
Prix indicatif : 2.7 €
CACHE Froid VIS POIGNEE
CACHE Froid VIS POIGNEE
Position : 164
Prix indicatif : 2.46 €
BUTEE Froid CHARNIERE
BUTEE Froid CHARNIERE
Position : 174
Prix indicatif : 6.74 €
Balconnnet Froid Supérieur Transparent foncé BLEU
Balconnnet Froid Supérieur Transparent foncé BLEU
Position : 175
Prix indicatif : 25.64 €
Balconnnet Froid BOUTEILLES Supérieur Transparent foncé
Balconnnet Froid BOUTEILLES Supérieur Transparent foncé
Position : 177
Prix indicatif : 28.57 €
DOUILLE Froid Inférieur PORTE Réfrigérateur
DOUILLE Froid Inférieur PORTE Réfrigérateur
Position : 180
Prix indicatif : 2.74 €
Balconnnet Froid Inférieur
Balconnnet Froid Inférieur
Position : 188
Prix indicatif : 27.13 €
BALCONNET Froid Congélateur 465 TRANSPARENT BLEU
BALCONNET Froid Congélateur 465 TRANSPARENT BLEU
Position : 193
Prix indicatif : 20.2 €
MASTIC Froid ANTI-VIBRATION
MASTIC Froid ANTI-VIBRATION
Position : 207
Prix indicatif : 5.87 €
CABLE Froid ALIMENTATION
CABLE Froid ALIMENTATION
Position : 210
Prix indicatif : 9.33 €
RELAIS Froid Démarrage+thermique HXK12AA ZXFP1
RELAIS Froid Démarrage+thermique HXK12AA ZXFP1
Position : 211
Prix indicatif : 32.18 €
RELAIS Froid Démarrage+thermique 103N0050
RELAIS Froid Démarrage+thermique 103N0050
Position : 211
Prix indicatif : 21.32 €
CONDO Froid 4uF (fixation clips plastique)
CONDO Froid 4uF (fixation clips plastique)
Position : 212
Prix indicatif : 21.89 €
CONDO Froid 4UF
CONDO Froid 4UF
Position : 212
Prix indicatif : 25.29 €
VIS Froid
VIS Froid
Position : 213
Prix indicatif : 2.3 €
DESHYDRATEUR Froid 10GR 2SORTIES
DESHYDRATEUR Froid 10GR 2SORTIES
Position : 215
Prix indicatif : 12.85 €
SUPPORT Froid COMPRESSEUR
SUPPORT Froid COMPRESSEUR
Position : 216
Prix indicatif : 38.09 €
AMORTISSEUR Froid COMPRESSEUR
AMORTISSEUR Froid COMPRESSEUR
Position : 217
Prix indicatif : 4.76 €
COMPRESSEUR Froid HXK12AA remplacé par TB1117YL
COMPRESSEUR Froid HXK12AA remplacé par TB1117YL
Position : 217
Prix indicatif : 132.17 €
ROUE Froid ARRIERE
ROUE Froid ARRIERE
Position : 227
Prix indicatif : 6.63 €
AXE Froid ROUE ARRIERE 43mm diam=5.5
AXE Froid ROUE ARRIERE 43mm diam=5.5
Position : 228
Prix indicatif : 5.05 €
Interrupteur Froid LUMIERE 4 COSSES
Interrupteur Froid LUMIERE 4 COSSES
Position : 315
Prix indicatif : 21.92 €
Interrupteur Froid LUMIERE 3 COSSES
Interrupteur Froid LUMIERE 3 COSSES
Position : 316
Prix indicatif : 16.35 €
BAC Froid Supérieur Gauche 465 TRANSPARENT BLEU
BAC Froid Supérieur Gauche 465 TRANSPARENT BLEU
Position : 322
Prix indicatif : 27.74 €
BAC Froid Supérieur Gauche 465 TRANSPARENT BLEU
BAC Froid Supérieur Gauche 465 TRANSPARENT BLEU
Position : 323
Prix indicatif : 24.95 €
FACADE Froid BAC Supérieur Droit TRANSPARENT BLEU
FACADE Froid BAC Supérieur Droit TRANSPARENT BLEU
Position : 324
Prix indicatif : 24.51 €
FACADE Froid BAC Supérieur Gauche 465 TRANSPARENT BLEU
FACADE Froid BAC Supérieur Gauche 465 TRANSPARENT BLEU
Position : 325
Prix indicatif : 14.25 €
FILTRE Froid
FILTRE Froid
Position : 326
Prix indicatif : 44.46 €
Evaporateur Froid
Evaporateur Froid
Position : 401
Prix indicatif : 108.42 €
Thermostat Froid BI-METAL
Thermostat Froid BI-METAL
Position : 402
Prix indicatif : 26.14 €
TURBINE Froid MOTEUR Ventilation Congélateur 100mm SENS HORAIRE CW
TURBINE Froid MOTEUR Ventilation Congélateur 100mm SENS HORAIRE CW
Position : 409
Prix indicatif : 15.39 €
TURBINE Froid MOTEUR VENTILATEUR 465 100mm SENS ANTI-HORAIRE CCW
TURBINE Froid MOTEUR VENTILATEUR 465 100mm SENS ANTI-HORAIRE CCW
Position : 409
Prix indicatif : 10.37 €
CLIPS Froid TURBINE Ventilation Congélateur
CLIPS Froid TURBINE Ventilation Congélateur
Position : 410
Prix indicatif : 2.24 €
SUPPORT Froid ARR MOTEUR Ventilation
SUPPORT Froid ARR MOTEUR Ventilation
Position : 412
Prix indicatif : 6.75 €
MOTEUR Froid VENTILATEUR BG2012 55310.08050 SENS HORAIRE CW *
MOTEUR Froid VENTILATEUR BG2012 55310.08050 SENS HORAIRE CW *
Position : 413
Prix indicatif : 71.81 €
MOTEUR Froid Ventilation Congélateur IS-3208 VTD
MOTEUR Froid Ventilation Congélateur IS-3208 VTD
Position : 413
Prix indicatif : 47.31 €
SUPPORT Froid CAOUTCHOUC AVANT MOTEUR VENTILEUR
SUPPORT Froid CAOUTCHOUC AVANT MOTEUR VENTILEUR
Position : 414
Prix indicatif : 6.25 €
PLAFONNIER Froid AMPOULE Congélateur 465 OVALE TRANSPARENT CLAIR
PLAFONNIER Froid AMPOULE Congélateur 465 OVALE TRANSPARENT CLAIR
Position : 419
Prix indicatif : 15.44 €
Thermostat Froid Réfrigérateur WMF11P-859-100
Thermostat Froid Réfrigérateur WMF11P-859-100
Position : 426
Prix indicatif : 43.29 €
MANETTE Froid Thermostat Réfrigérateur SW
MANETTE Froid Thermostat Réfrigérateur SW
Position : 431
Prix indicatif : 16.91 €
PLAFONNIER Froid AMPOULE Réfrigérateur 465
PLAFONNIER Froid AMPOULE Réfrigérateur 465
Position : 432
Prix indicatif : 13.19 €
SONDE Froid TEMPERATURE AMBIANCE R6K L=70mm
SONDE Froid TEMPERATURE AMBIANCE R6K L=70mm
Position : 433
Prix indicatif : 17.34 €
SONDE Froid DEGIVRAGE
SONDE Froid DEGIVRAGE
Position : 433
Prix indicatif : 26.85 €
CACHE Froid VIS 640 SW
CACHE Froid VIS 640 SW
Position : 449
Prix indicatif : 2.64 €
THERMOSTAT Froid FUSIBLE
THERMOSTAT Froid FUSIBLE
Position : 499
Prix indicatif : 24.66 €
Thermostat Froid FUSIBLE
Thermostat Froid FUSIBLE
Position : 499
Prix indicatif : 13.62 €
RESISTANCE Froid DEGIVRAGE 146W
RESISTANCE Froid DEGIVRAGE 146W
Position : 533
Prix indicatif : 49.4 €
PIED Froid ARRIERE Blanc SW
PIED Froid ARRIERE Blanc SW
Position : 547
Prix indicatif : 6.33 €
THERMOSTAT Froid ELECTRONIQUE
THERMOSTAT Froid ELECTRONIQUE
Position : 623
Prix indicatif : 77.07 €
THERMOSTAT Froid ELECTRONIQUE
THERMOSTAT Froid ELECTRONIQUE
Position : 623
Prix indicatif : 72.46 €
AMORTISSEUR Froid MOTEUR VENTILATEUR
AMORTISSEUR Froid MOTEUR VENTILATEUR
Position : 626
Prix indicatif : 4.93 €
