ESSENTIEL B

Vue éclatée lave linge ESSENTIEL B ELF1014-3B ELF10143B 8010321

Découvrez la vue éclatée complète lave linge ESSENTIEL B ELF1014-3B ELF10143B 8010321, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d’une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge ESSENTIEL B ELF1014-3B ELF10143B 8010321 et éviter les pannes imprévues.

Assistant réparation Powered by ChatGPT

Liste des pièces détachées

DESSUS Lave-Linge COUVERCLE 595*515 42023755
DESSUS Lave-Linge COUVERCLE 595*515 42023755
Position : 2
Prix indicatif : 52.54 €
FACADE Lave-Linge AVANT Blanc
FACADE Lave-Linge AVANT Blanc
Position : 3
Prix indicatif : 43.78 €
PIED Lave-Linge + ECROU M10
PIED Lave-Linge + ECROU M10
Position : 5
Prix indicatif : 7.09 €
HUBLOT Lave-Linge VERRE 352mm h=108mm
HUBLOT Lave-Linge VERRE 352mm h=108mm
Position : 7
Prix indicatif : 29.52 €
Contre porte Lave-Linge HUBLOT GRISE 5.0
Contre porte Lave-Linge HUBLOT GRISE 5.0
Position : 8
Prix indicatif : 24.94 €
COLLIER Lave-Linge JOINT HUBLOT/FACADE
COLLIER Lave-Linge JOINT HUBLOT/FACADE
Position : 9
Prix indicatif : 11.95 €
SECURITE Lave-Linge PORTE DM-7 1E4 CONCORDE OUVERTURE IMMEDIATE
SECURITE Lave-Linge PORTE DM-7 1E4 CONCORDE OUVERTURE IMMEDIATE
Position : 10
Prix indicatif : 19.69 €
CHARNIERE Lave-Linge HUBLOT
CHARNIERE Lave-Linge HUBLOT
Position : 12
Prix indicatif : 23.65 €
AXE Lave-Linge Charnière HUBLOT UNITAIRE
AXE Lave-Linge Charnière HUBLOT UNITAIRE
Position : 13
Prix indicatif : 5 €
CROCHET Lave-Linge HUBLOT FIXE
CROCHET Lave-Linge HUBLOT FIXE
Position : 17
Prix indicatif : 10.12 €
TUYAU Lave-Linge ARRIVEE EAU
TUYAU Lave-Linge ARRIVEE EAU
Position : 20
Prix indicatif : 14.67 €
TRAVERSE Lave-Linge Supérieur AVANT
TRAVERSE Lave-Linge Supérieur AVANT
Position : 24
Prix indicatif : 14.39 €
AXE Lave-Linge CROCHET POIGNEE PORTE 32mm 3.86mm
AXE Lave-Linge CROCHET POIGNEE PORTE 32mm 3.86mm
Position : 27
Prix indicatif : 3.59 €
VIS Lave-Linge 3.5*16
VIS Lave-Linge 3.5*16
Position : 28
Prix indicatif : 3.89 €
CONTRE Lave-Linge CHARNIERE LC-470
CONTRE Lave-Linge CHARNIERE LC-470
Position : 33
Prix indicatif : 4.98 €
COURROIE Lave-Linge 1234J5EL 5PJE1234
COURROIE Lave-Linge 1234J5EL 5PJE1234
Position : 100
Prix indicatif : 19.09 €
POULIE Lave-Linge TAMBOUR ALVA AXE=16mm
POULIE Lave-Linge TAMBOUR ALVA AXE=16mm
Position : 101
Prix indicatif : 29.3 €
MOTEUR Lave-Linge BDLC KC 32mm SPOKE X¨PMS6932N
MOTEUR Lave-Linge BDLC KC 32mm SPOKE X¨PMS6932N
Position : 102
Prix indicatif : 159.41 €
CUVE Lave-Linge 1/2 ARRIERE 52/57C4 Four VWM-42A13 ALVA10
CUVE Lave-Linge 1/2 ARRIERE 52/57C4 Four VWM-42A13 ALVA10
Position : 103
Prix indicatif : 90.81 €
AMORTISSEUR Lave-Linge 120N 9
AMORTISSEUR Lave-Linge 120N 9
Position : 104
Prix indicatif : 22.27 €
AXE Lave-Linge AMORTISSEUR
AXE Lave-Linge AMORTISSEUR
Position : 105
Prix indicatif : 5.77 €
Contre-poids Lave-Linge Supérieur ALVA-A2
Contre-poids Lave-Linge Supérieur ALVA-A2
Position : 112
Prix indicatif : 34.88 €
JOINT Lave-Linge 1/2 CUVE AV/CUVE ARR
JOINT Lave-Linge 1/2 CUVE AV/CUVE ARR
Position : 113
Prix indicatif : 17.99 €
CLIPS Lave-Linge FIXATION RESISTANCE
CLIPS Lave-Linge FIXATION RESISTANCE
Position : 115
Prix indicatif : 9.9 €
CUVE Lave-Linge 1/2 AVANT
CUVE Lave-Linge 1/2 AVANT
Position : 117
Prix indicatif : 62.6 €
JOINT Lave-Linge HUBLOT
JOINT Lave-Linge HUBLOT
Position : 118
Prix indicatif : 39.22 €
COLLIER Lave-Linge JOINT/CUVE
COLLIER Lave-Linge JOINT/CUVE
Position : 119
Prix indicatif : 11.12 €
RESISTANCE Lave-Linge 2000W + SONDE
RESISTANCE Lave-Linge 2000W + SONDE
Position : 121
Prix indicatif : 41.3 €
TAMBOUR Lave-Linge 62-FC-4-SK axe=37046059
TAMBOUR Lave-Linge 62-FC-4-SK axe=37046059
Position : 160
Prix indicatif : 118.22 €
SYPHON Lave-Linge BLEU 214
SYPHON Lave-Linge BLEU 214
Position : 202
Prix indicatif : 19.62 €
DURITE Lave-Linge BOITE LESSIVE / CUVE
DURITE Lave-Linge BOITE LESSIVE / CUVE
Position : 206
Prix indicatif : 13.76 €
DURITE Lave-Linge EV/BAC Lessive 265mm
DURITE Lave-Linge EV/BAC Lessive 265mm
Position : 207
Prix indicatif : 5.98 €
TUYAU Lave-Linge EV/BOITE Lessive 240mm
TUYAU Lave-Linge EV/BOITE Lessive 240mm
Position : 208
Prix indicatif : 6.3 €
ELECTROVANNE Lave-Linge 2V RAST-2.5
ELECTROVANNE Lave-Linge 2V RAST-2.5
Position : 209
Prix indicatif : 30.87 €
DURITE Lave-Linge PRESSOSTAT 577mm
DURITE Lave-Linge PRESSOSTAT 577mm
Position : 211
Prix indicatif : 29.14 €
DURITE Lave-Linge CUVE/PV
DURITE Lave-Linge CUVE/PV
Position : 213
Prix indicatif : 22.61 €
CONDO Lave-Linge ANTIPARASITE
CONDO Lave-Linge ANTIPARASITE
Position : 215
Prix indicatif : 28.1 €
TUYAU Lave-Linge VIDANGE
TUYAU Lave-Linge VIDANGE
Position : 219
Prix indicatif : 14.66 €
SUPPORT Lave-Linge TUYAU VIDANGE
SUPPORT Lave-Linge TUYAU VIDANGE
Position : 220
Prix indicatif : 9.31 €
ENTRETOISE Lave-Linge RESSORT/MEUBLE
ENTRETOISE Lave-Linge RESSORT/MEUBLE
Position : 221
Prix indicatif : 6.18 €
PRESSOSTAT Lave-Linge ELECTRONIQUE
PRESSOSTAT Lave-Linge ELECTRONIQUE
Position : 225
Prix indicatif : 34.83 €
COLLIER Lave-Linge TUYAU
COLLIER Lave-Linge TUYAU
Position : 228
Prix indicatif : 8.08 €
COLLIER Lave-Linge PV/TUYAU VID 34.1mm
COLLIER Lave-Linge PV/TUYAU VID 34.1mm
Position : 234
Prix indicatif : 5.71 €
COLLIER Lave-Linge TUYAU VIDANGE
COLLIER Lave-Linge TUYAU VIDANGE
Position : 235
Prix indicatif : 4.88 €
CABLE Lave-Linge ALIMENTATION COSSES COUDEES 3G1 1m50
CABLE Lave-Linge ALIMENTATION COSSES COUDEES 3G1 1m50
Position : 239
Prix indicatif : 19.89 €
COLLIER Lave-Linge DURITE PRESSOSTAT
COLLIER Lave-Linge DURITE PRESSOSTAT
Position : 244
Prix indicatif : 2.67 €
BOITE Lave-Linge LESSIVE COMPLETE 6
BOITE Lave-Linge LESSIVE COMPLETE 6
Position : 270
Prix indicatif : 49.72 €
POMPE Lave-Linge VIDANGE LEILI 13mm BPX132-6L
POMPE Lave-Linge VIDANGE LEILI 13mm BPX132-6L
Position : 285
Prix indicatif : 46.29 €
KIT Lave-Linge BRIDAGE UNITAIRE
KIT Lave-Linge BRIDAGE UNITAIRE
Position : 290
Prix indicatif : 10.15 €
DURITE Lave-Linge CUVE/PV + CHAMBRE COMPRESSION + TUYAU PRESSOSTAT
DURITE Lave-Linge CUVE/PV + CHAMBRE COMPRESSION + TUYAU PRESSOSTAT
Position : 295
Prix indicatif : 27.73 €
AXE Lave-Linge MANETTE Programmateur
AXE Lave-Linge MANETTE Programmateur
Position : 403
Prix indicatif : 3.32 €
VIS Lave-Linge 4*12 TORX
VIS Lave-Linge 4*12 TORX
Position : 410
Prix indicatif : 2.69 €
BOITIER Lave-Linge PLATINE T
BOITIER Lave-Linge PLATINE T
Position : 411
Prix indicatif : 16.01 €

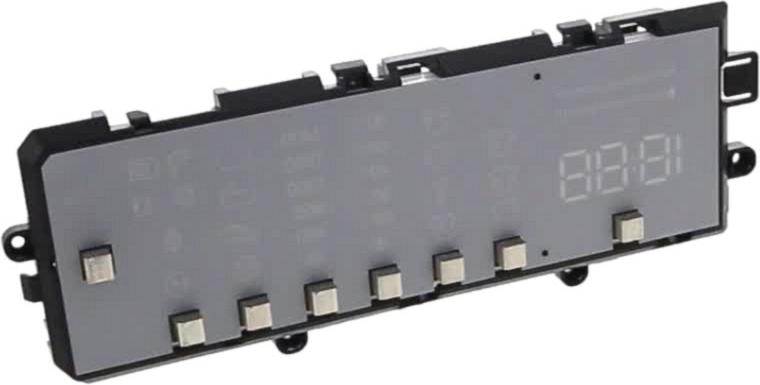

PLATINE Lave-Linge DISPLAY T3 T2367 V17.7 VESTEL
PLATINE Lave-Linge DISPLAY T3 T2367 V17.7 VESTEL
Position : 419
Prix indicatif : 50.39 €
PLATINE Lave-Linge DISPLAY T3 T2367 V15.20 VESTEL
PLATINE Lave-Linge DISPLAY T3 T2367 V15.20 VESTEL
Position : 419
Prix indicatif : 58.02 €
DOUILLE Lave-Linge RESSORT/CUVE
DOUILLE Lave-Linge RESSORT/CUVE
Position : 700
Prix indicatif : 4.76 €
SUPPORT Lave-Linge CACHE POMPE
SUPPORT Lave-Linge CACHE POMPE
Position : 701
Prix indicatif : 7.6 €
CACHE Lave-Linge POMPE
CACHE Lave-Linge POMPE
Position : 702
Prix indicatif : 10.28 €
RESSORT Lave-Linge SUSPENSION CUVE
RESSORT Lave-Linge SUSPENSION CUVE
Position : 800
Prix indicatif : 13.58 €
VIS Lave-Linge Contre-poids AVANT 10*52
VIS Lave-Linge Contre-poids AVANT 10*52
Position : 805
Prix indicatif : 5.52 €
RONDELLE Lave-Linge Contre-poids AVANT 28*8*3
RONDELLE Lave-Linge Contre-poids AVANT 28*8*3
Position : 806
Prix indicatif : 2.64 €
VIS Lave-Linge Contre-poids Supérieur
VIS Lave-Linge Contre-poids Supérieur
Position : 808
Prix indicatif : 3.7 €
RONDELLE Lave-Linge 18*9*2
RONDELLE Lave-Linge 18*9*2
Position : 810
Prix indicatif : 4.15 €
ENTRETOISE Lave-Linge Contre-poids Supérieur
ENTRETOISE Lave-Linge Contre-poids Supérieur
Position : 811
Prix indicatif : 8.71 €
Batteur Lave-Linge TAMBOUR 235mm
Batteur Lave-Linge TAMBOUR 235mm
Position : 813
Prix indicatif : 9.23 €
SUPPORT Lave-Linge
SUPPORT Lave-Linge
Position : 898
Prix indicatif : 3.44 €
RESISTANCE Lave-Linge 2000W (fournie sans le fusible)
RESISTANCE Lave-Linge 2000W (fournie sans le fusible)
Position : 899
Prix indicatif : 35.8 €
BOUCHON Lave-Linge POMPE LEILI et HAOLI
BOUCHON Lave-Linge POMPE LEILI et HAOLI
Position : 918
Prix indicatif : 13.32 €
BOUCHON Lave-Linge POMPE HANYU
BOUCHON Lave-Linge POMPE HANYU
Position : 918
Prix indicatif : 12.04 €
CLIPS Lave-Linge PANNEAU AVANT
CLIPS Lave-Linge PANNEAU AVANT
Position : 920
Prix indicatif : 3.19 €
PLAQUE Lave-Linge LESSIVE LIQUIDE
PLAQUE Lave-Linge LESSIVE LIQUIDE
Position : 996
Prix indicatif : 5.09 €
CROSSE Lave-Linge TUYAU VIDANGE 408*122
CROSSE Lave-Linge TUYAU VIDANGE 408*122
Position : 997
Prix indicatif : 5.8 €
CACHE Lave-Linge BRIDAGE
CACHE Lave-Linge BRIDAGE
Position : 998
Prix indicatif : 5.28 €
SONDE Lave-Linge RESISTANCE RAST
SONDE Lave-Linge RESISTANCE RAST
Position : 999
Prix indicatif : 18.09 €
SUPPORT Lave-Linge CHARNIERE
SUPPORT Lave-Linge CHARNIERE
Position : 1200
Prix indicatif : 19.24 €

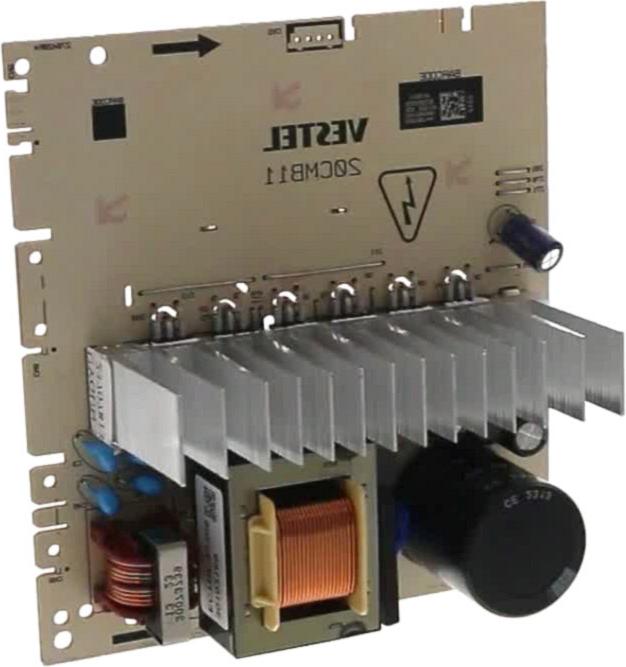

PLATINE Lave-Linge MOTEUR BLDC LG32 VULCNHB-V78.0 10 VESTEL
PLATINE Lave-Linge MOTEUR BLDC LG32 VULCNHB-V78.0 10 VESTEL
Position : 1307
Prix indicatif : 101.49 €
PLATINE Lave-Linge MOTEUR BLDC 32-HT V16 910
PLATINE Lave-Linge MOTEUR BLDC 32-HT V16 910
Position : 1307
Prix indicatif : 108.39 €
PLATINE Lave-Linge MOTEUR BLDC LG32 VULCNHB-V78.2 10 VESTEL
PLATINE Lave-Linge MOTEUR BLDC LG32 VULCNHB-V78.2 10 VESTEL
Position : 1307
Prix indicatif : 96.63 €
CABLE Lave-Linge MOTEUR-PLATINE EGO BLDC 1308
CABLE Lave-Linge MOTEUR-PLATINE EGO BLDC 1308
Position : 1308
Prix indicatif : 18.18 €
VIS Lave-Linge M4*8
VIS Lave-Linge M4*8
Position : 1309
Prix indicatif : 2.48 €
COLLIER Lave-Linge DURITE BOITE LESSIVE/CUVE 65mm
COLLIER Lave-Linge DURITE BOITE LESSIVE/CUVE 65mm
Position : 1401
Prix indicatif : 4.42 €
COLLIER Lave-Linge DURITE CUVE POMPE coté cuve + vis 72mm
COLLIER Lave-Linge DURITE CUVE POMPE coté cuve + vis 72mm
Position : 1402
Prix indicatif : 4.66 €
VIS Lave-Linge 4.8x9.5
VIS Lave-Linge 4.8x9.5
Position : 1500
Prix indicatif : 2.64 €
VIS Lave-Linge 4.2*16
VIS Lave-Linge 4.2*16
Position : 1501
Prix indicatif : 2.74 €
VIS Lave-Linge CHARNIERE HUBLOT M5*8
VIS Lave-Linge CHARNIERE HUBLOT M5*8
Position : 1502
Prix indicatif : 2.34 €
VIS Lave-Linge 4.2*13
VIS Lave-Linge 4.2*13
Position : 1504
Prix indicatif : 4.05 €
RONDELLE Lave-Linge Contre-poids AVANT 30*10*3
RONDELLE Lave-Linge Contre-poids AVANT 30*10*3
Position : 1507
Prix indicatif : 3.81 €
VIS Lave-Linge 4*14 TSB INOX
VIS Lave-Linge 4*14 TSB INOX
Position : 1509
Prix indicatif : 2.77 €
ENTRETOISE Lave-Linge PANNEAU AVANT
ENTRETOISE Lave-Linge PANNEAU AVANT
Position : 1511
Prix indicatif : 6 €
COSSE Lave-Linge MALE
COSSE Lave-Linge MALE
Position : 1513
Prix indicatif : 3.34 €
