Vue éclatée seche linge HIGH ONE DAV7CW566C2 977527

Name: HIGH ONE DAV7CW566C2 977527
Brand: HIGH ONE
SKU: DAV7CW566C2 977527

Découvrez la vue éclatée complète seche linge HIGH ONE DAV7CW566C2 977527, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre seche linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre seche linge HIGH ONE DAV7CW566C2 977527 et éviter les pannes imprévues. 23 pièces référencées.

Cette vue éclatée HIGH ONE DAV7CW566C2 977527 référence 23 pièces détachées, dont carter sèche-linge turbine avant, carter sèche-linge turbine arriere, fermeture sèche-linge contacteur porte, avec leur position sur le schéma constructeur.

Réparer son sèche-linge HIGH ONE : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Le sèche-linge ne chauffe plus

Le linge ressort froid : contrôlez d'abord la résistance de chauffe à l'ohmmètre (quelques dizaines d'ohms attendus), puis les thermostats de sécurité qui la protègent. Un circuit d'air encrassé (filtre, condenseur) est souvent la cause racine du déclenchement.

Sur cette vue : RESISTANCE Sèche-Linge CIRCULAIRE (repère 5, 54.85 €) · THERMOSTAT Sèche-Linge SECURITE 95°C (repère 5, 13.25 €) · THERMOSTAT Sèche-Linge REARMABLE 125°c (repère 15, 27.86 €).

Le tambour ne tourne plus

Si le moteur ronronne sans lancer le tambour, le condensateur de démarrage est le premier suspect. Une courroie cassée ou sortie de sa poulie de tendeur laisse au contraire le tambour totalement libre à la main.

Sur cette vue : COURROIE Sèche-Linge (repère 12, 43.41 €).

Bruit de grincement ou de roulement

Les patins et feutres d'appui du tambour s'usent et grincent ; un palier arrière fatigué gronde de plus en plus fort. Ces pièces d'usure se remplacent sans outillage spécialisé.

Sur cette vue : PATIN Sèche-Linge FRICTION (repère 2, 13.54 €) · KIT Sèche-Linge ROULEMENTS (repère 5, 20.44 €).

Séchage long ou linge humide

Un filtre à peluches saturé ou une gaine d'évacuation écrasée allongent le séchage bien avant toute panne mécanique. Contrôlez aussi la sonde d'humidité si les cycles s'arrêtent trop tôt.

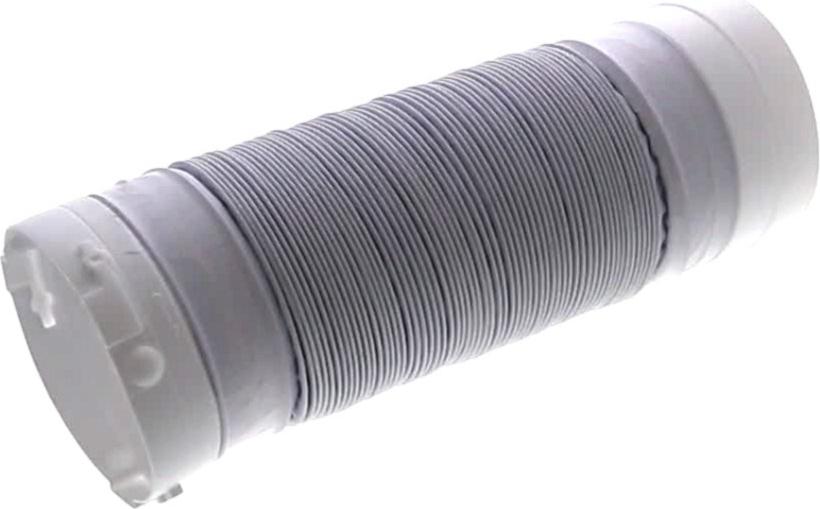

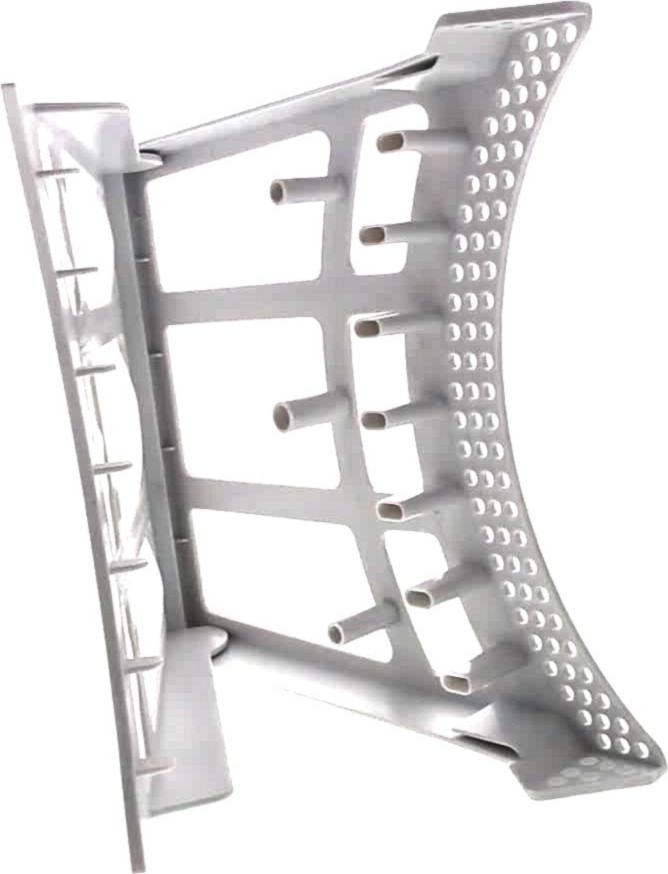

Sur cette vue : EMBOUT Sèche-Linge GAINE (repère 10, 13.09 €) · FILTRE Sèche-Linge PELUCHES (repère 13, 30.06 €) · FILTRE Sèche-Linge ANTIPARASITE (repère 17, 20.69 €) · TUYAU Sèche-Linge EVACUATION (repère 19, 40.47 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

PATIN Sèche-Linge FRICTION (repère 2, 13.54 €) · JOINT Sèche-Linge FACADE MH60-2505 (repère 2, 23.4 €) · KIT Sèche-Linge ROULEMENTS (repère 5, 20.44 €) · THERMOSTAT Sèche-Linge SECURITE 95°C (repère 5, 13.25 €) · COURROIE Sèche-Linge (repère 12, 43.41 €) · FILTRE Sèche-Linge PELUCHES (repère 13, 30.06 €) · THERMOSTAT Sèche-Linge REARMABLE 125°c (repère 15, 27.86 €) · FILTRE Sèche-Linge ANTIPARASITE (repère 17, 20.69 €)
