Vue éclatée cuisinière BORETTI BVFL1041X

Name: BORETTI BVFL1041X
Brand: BORETTI
SKU: BVFL1041X

Découvrez la vue éclatée complète cuisinière BORETTI BVFL1041X, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre cuisinière. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre cuisinière BORETTI BVFL1041X et éviter les pannes imprévues. 12 pièces référencées.

Cette vue éclatée BORETTI BVFL1041X référence 12 pièces détachées, dont moteur cuisinière ventilateur, thermostat cuisinière 145°c, joint cuisinière porte petit four, avec leur position sur le schéma constructeur.

Réparer son four et cuisinière BORETTI : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne chauffe plus (ou plus assez)

Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.

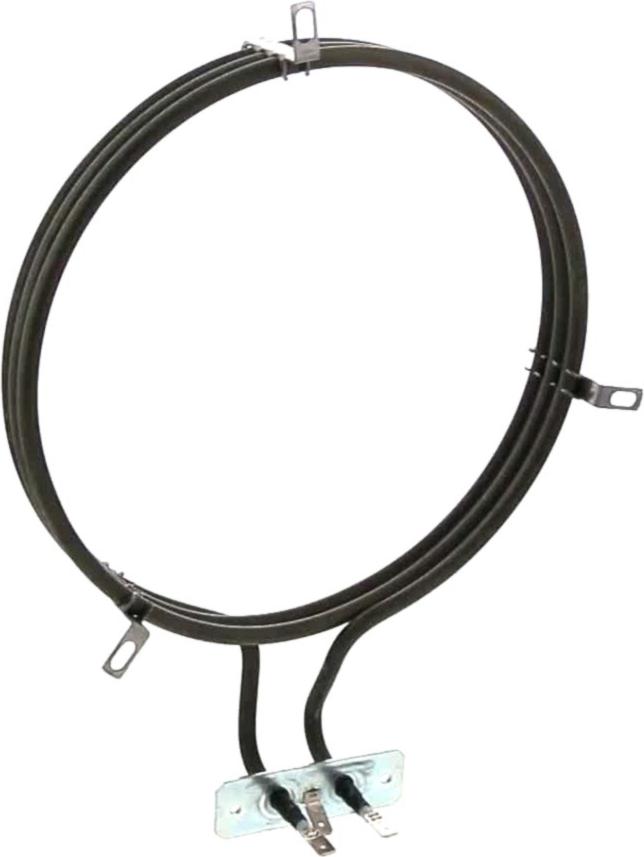

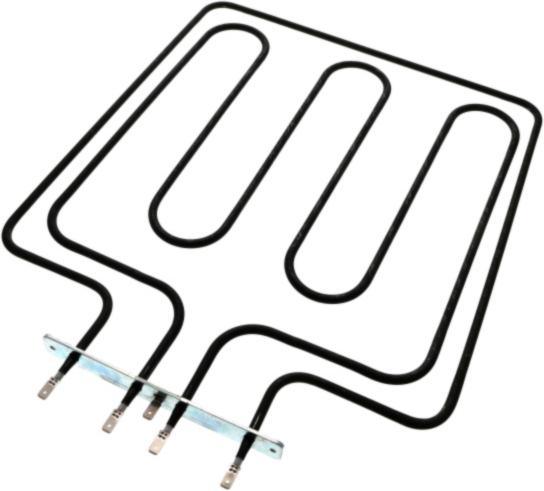

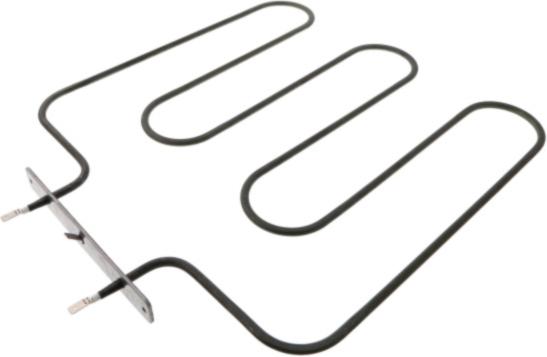

Sur cette vue : RESISTANCE Cuisinière CIRCULAIRE 2400W 230V (repère 6, 58.55 €) · RESISTANCE Cuisinière SOLE 1300w 6160R192 IRCA (repère 7, 42.73 €) · RESISTANCE Cuisinière GRILL 2450w (repère 11, 81.19 €) · SUPPORT Cuisinière RESISTANCE (repère 13, 13.03 €).

Disjonction à la chauffe

Un four qui fait sauter le différentiel dès la montée en température a presque toujours une résistance à la masse : mesurez la continuité entre chaque cosse et la carcasse.

Sécurités et régulation

Le thermostat de sécurité coupe tout en cas de surchauffe, souvent à cause d'un ventilateur de refroidissement encrassé. La sonde de température qui dérive fausse les cuissons avant de bloquer l'appareil.

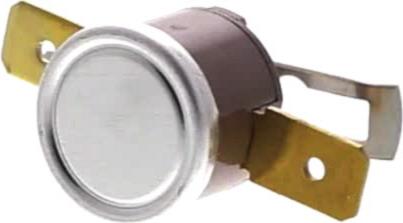

Sur cette vue : MOTEUR Cuisinière VENTILATEUR (repère 1, 133.31 €) · THERMOSTAT Cuisinière 145°C (repère 8, 13.85 €).

Porte et joint

Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.

Sur cette vue : JOINT Cuisinière PORTE PETIT FOUR (repère 9, 25.42 €) · JOINT Cuisinière GRAND FOUR (repère 16, 28.62 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

THERMOSTAT Cuisinière 145°C (repère 8, 13.85 €) · JOINT Cuisinière PORTE PETIT FOUR (repère 9, 25.42 €) · JOINT Cuisinière GRAND FOUR (repère 16, 28.62 €)
