Vue éclatée seche linge SAMANA DAV3CW566C 962303

Name: SAMANA DAV3CW566C 962303
Brand: SAMANA
SKU: DAV3CW566C 962303

Découvrez la vue éclatée complète seche linge SAMANA DAV3CW566C 962303, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre seche linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre seche linge SAMANA DAV3CW566C 962303 et éviter les pannes imprévues. 15 pièces référencées.

Cette vue éclatée SAMANA DAV3CW566C 962303 référence 15 pièces détachées, dont filtre sèche-linge peluches, moteur sèche-linge, sonde sèche-linge temperature, avec leur position sur le schéma constructeur.

Réparer son sèche-linge SAMANA : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Le sèche-linge ne chauffe plus

Le linge ressort froid : contrôlez d'abord la résistance de chauffe à l'ohmmètre (quelques dizaines d'ohms attendus), puis les thermostats de sécurité qui la protègent. Un circuit d'air encrassé (filtre, condenseur) est souvent la cause racine du déclenchement.

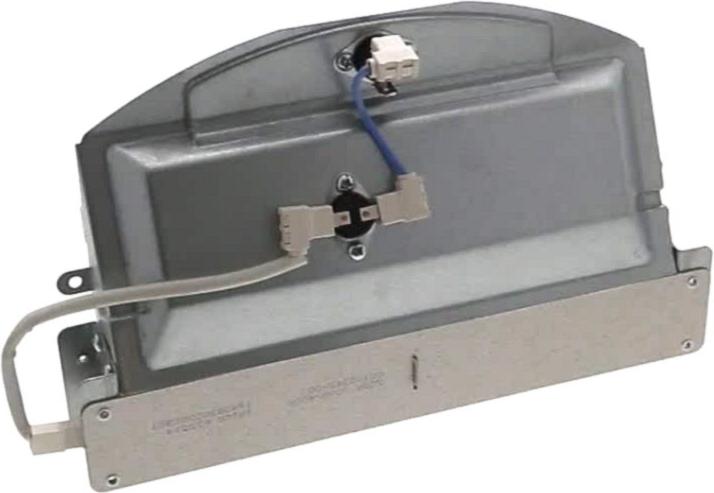

Sur cette vue : RESISTANCE Sèche-Linge 700+400W (repère 24, 84.72 €).

Le tambour ne tourne plus

Si le moteur ronronne sans lancer le tambour, le condensateur de démarrage est le premier suspect. Une courroie cassée ou sortie de sa poulie de tendeur laisse au contraire le tambour totalement libre à la main.

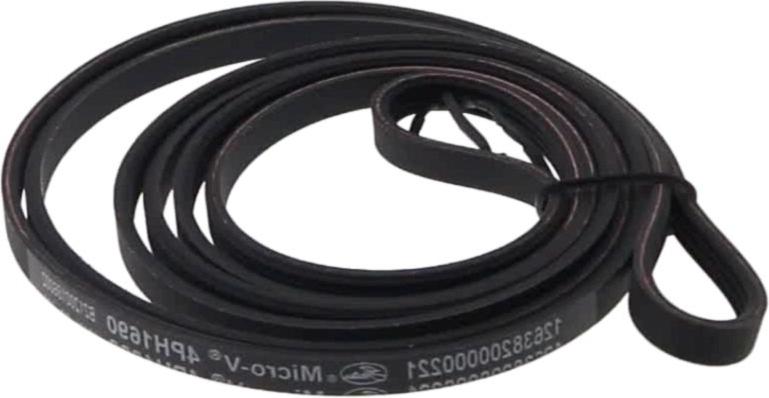

Sur cette vue : MOTEUR Sèche-Linge (repère 4, 170.25 €) · CONDENSATEUR Sèche-Linge ANTIPARASITE DNF06-Z (ZAZF) 2X4.7NF (repère 10, 19.41 €) · COURROIE Sèche-Linge 4PH1690 B20500392004 (repère 26, 47.99 €).

Séchage long ou linge humide

Un filtre à peluches saturé ou une gaine d'évacuation écrasée allongent le séchage bien avant toute panne mécanique. Contrôlez aussi la sonde d'humidité si les cycles s'arrêtent trop tôt.

Sur cette vue : FILTRE Sèche-Linge PELUCHES (34 €) · SONDE Sèche-Linge TEMPERATURE (repère 9, 18.28 €) · EMBOUT Sèche-Linge GAINE (repère 33, 10.15 €) · TUYAU Sèche-Linge EVACUATION LG408 D102MM (repère 34, 26.76 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

FILTRE Sèche-Linge PELUCHES (34 €) · CONDENSATEUR Sèche-Linge ANTIPARASITE DNF06-Z (ZAZF) 2X4.7NF (repère 10, 19.41 €) · JOINT Sèche-Linge FACADE MH60-2505 (repère 20, 21.71 €) · COURROIE Sèche-Linge 4PH1690 B20500392004 (repère 26, 47.99 €)
