Vue éclatée seche linge SIEMENS WT43N200FF.01
Découvrez la vue éclatée complète seche linge SIEMENS WT43N200FF.01, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre seche linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre seche linge SIEMENS WT43N200FF.01 et éviter les pannes imprévues. 39 pièces référencées.
Cette vue éclatée SIEMENS WT43N200FF.01 référence 39 pièces détachées, dont manette programmateur, panneau sèche-linge droit ou gauche, carter sèche-linge arriere, avec leur position sur le schéma constructeur.
Réparer son sèche-linge SIEMENS : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Le sèche-linge ne chauffe plus
Le linge ressort froid : contrôlez d'abord la résistance de chauffe à l'ohmmètre (quelques dizaines d'ohms attendus), puis les thermostats de sécurité qui la protègent. Un circuit d'air encrassé (filtre, condenseur) est souvent la cause racine du déclenchement.

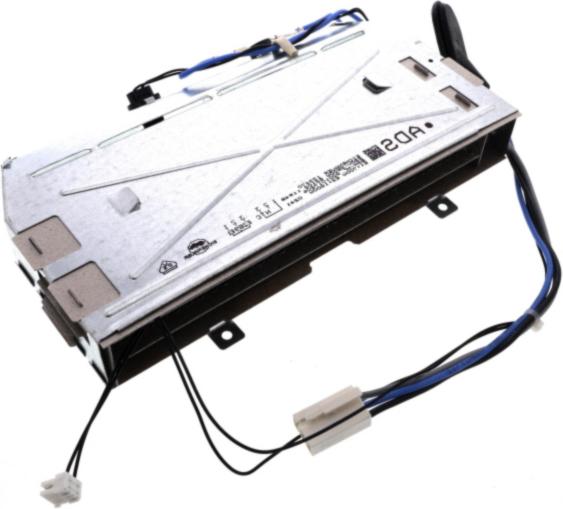

Sur cette vue : RESISTANCE Sèche-Linge 2500W 230V (repère 206, 60.46 €) · THERMOSTAT Sèche-Linge SECURITE (repère 208, 21.65 €).
Le tambour ne tourne plus
Si le moteur ronronne sans lancer le tambour, le condensateur de démarrage est le premier suspect. Une courroie cassée ou sortie de sa poulie de tendeur laisse au contraire le tambour totalement libre à la main.

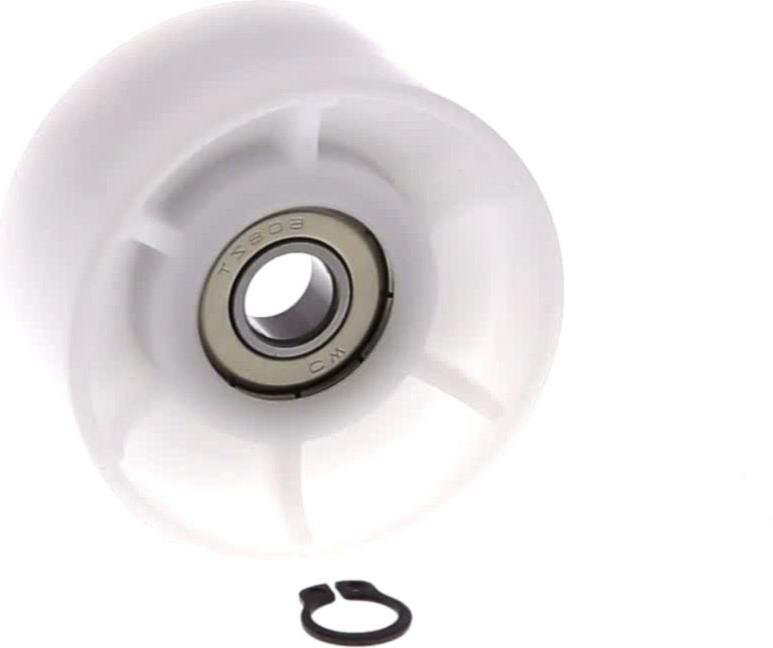

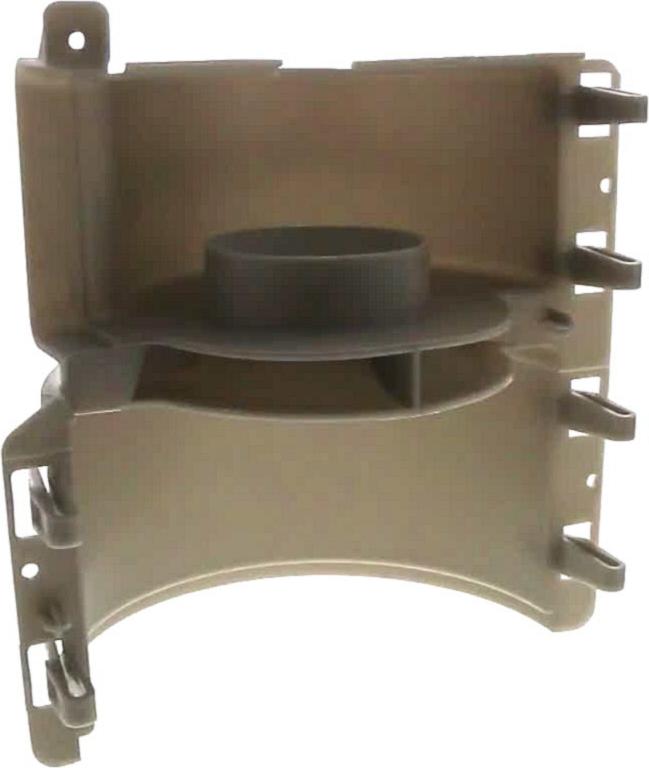

Sur cette vue : COURROIE Sèche-Linge 1992H7 (repère 402, 22.75 €) · MOTEUR Sèche-Linge + POULIE + COURROIE (repère 502, 146.16 €) · POULIE Sèche-Linge TENDEUR (repère 504, 18.07 €) · CARTER Sèche-Linge Supérieur MOTEUR (repère 526, 13.93 €).
Bruit de grincement ou de roulement
Les patins et feutres d'appui du tambour s'usent et grincent ; un palier arrière fatigué gronde de plus en plus fort. Ces pièces d'usure se remplacent sans outillage spécialisé.

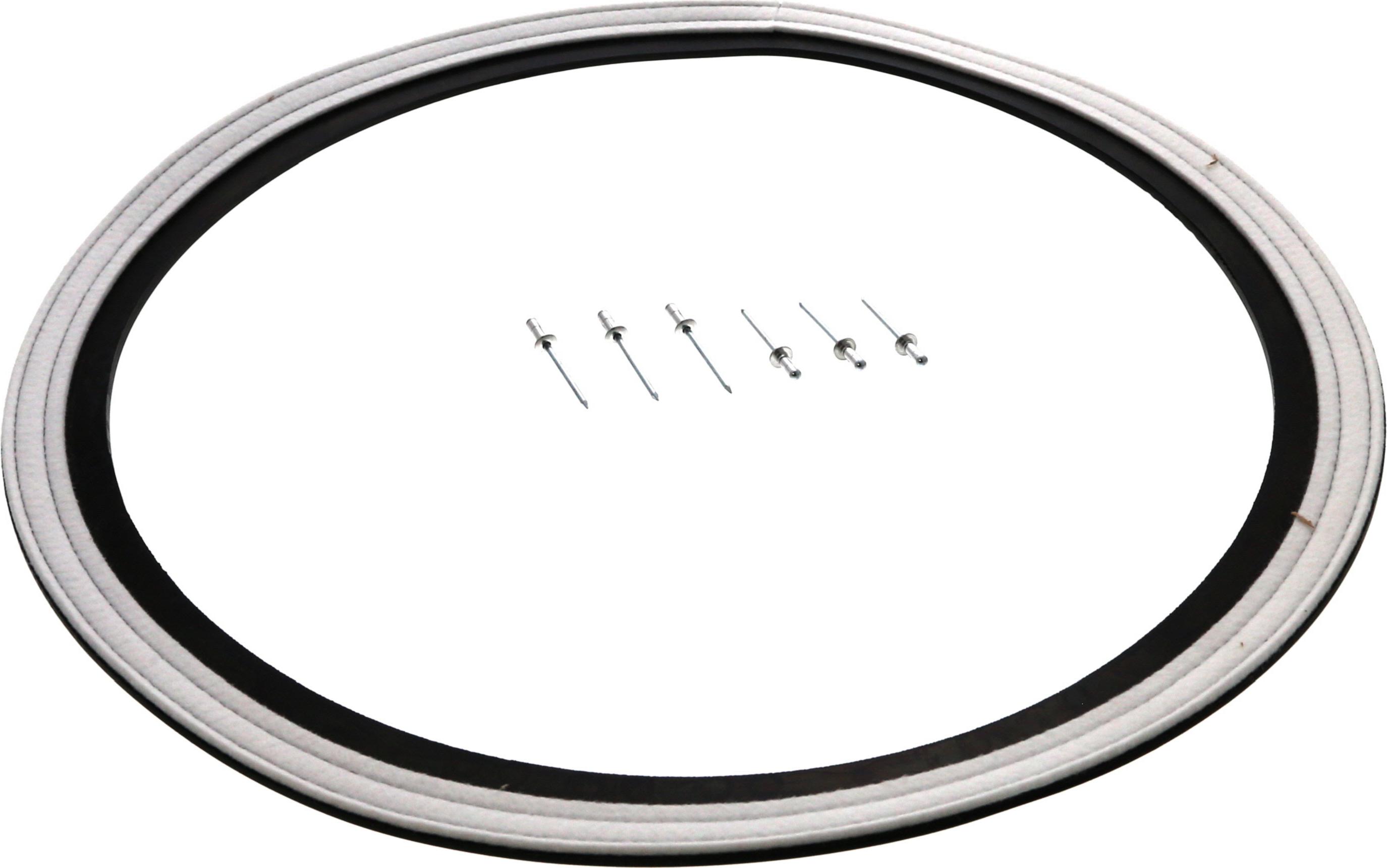

Sur cette vue : PALIER Sèche-Linge COMPLET (repère 403, 29.08 €) · FEUTRE Sèche-Linge ARRIERE (repère 404, 31.75 €) · FEUTRE Sèche-Linge AVANT (repère 405, 36.41 €) · CACHE Sèche-Linge PALIER TAMBOUR (repère 410, 16.41 €).
Séchage long ou linge humide
Un filtre à peluches saturé ou une gaine d'évacuation écrasée allongent le séchage bien avant toute panne mécanique. Contrôlez aussi la sonde d'humidité si les cycles s'arrêtent trop tôt.

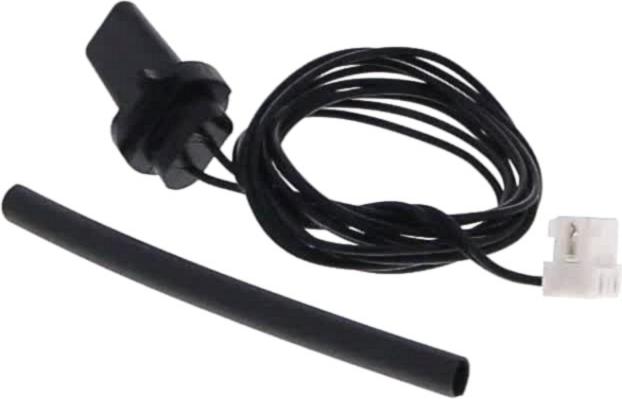

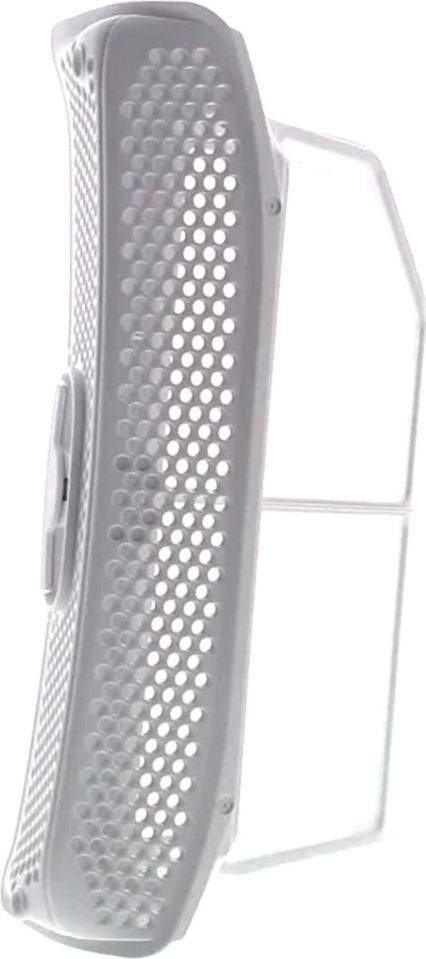

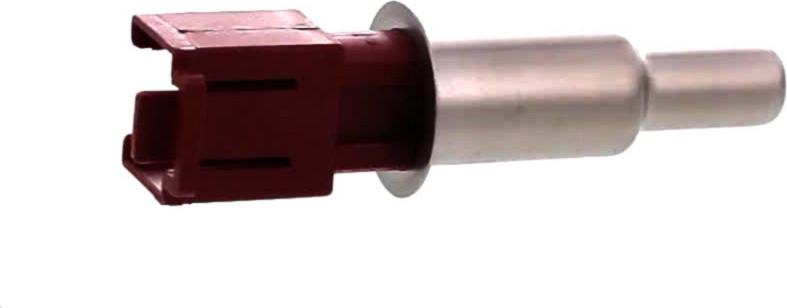

Sur cette vue : SONDE Sèche-Linge CTN (repère 216, 22.18 €) · FILTRE Sèche-Linge PELUCHE 375900 9000747040 (repère 223, 25.41 €) · PORTE Sèche-Linge CONDENSEUR (repère 520, 15.89 €) · CONDENSEUR Sèche-Linge COMPLET (repère 522, 107.94 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

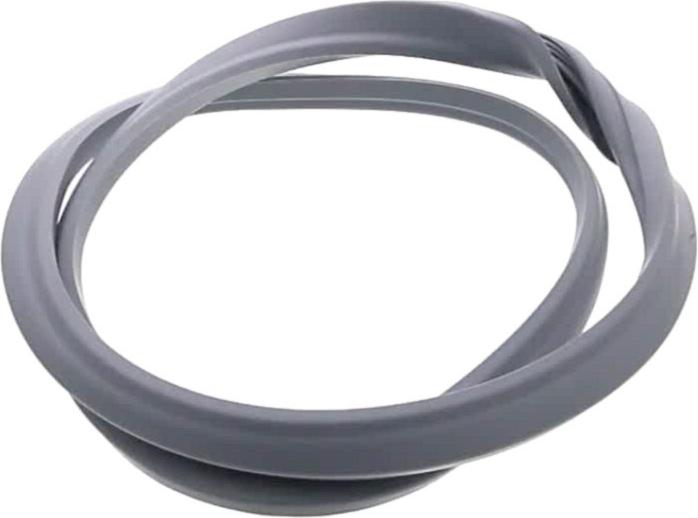

THERMOSTAT Sèche-Linge SECURITE (repère 208, 21.65 €) · FILTRE Sèche-Linge PELUCHE 375900 9000747040 (repère 223, 25.41 €) · JOINT Sèche-Linge (repère 308, 10.52 €) · COURROIE Sèche-Linge 1992H7 (repère 402, 22.75 €) · PALIER Sèche-Linge COMPLET (repère 403, 29.08 €) · FEUTRE Sèche-Linge ARRIERE (repère 404, 31.75 €) · FEUTRE Sèche-Linge AVANT (repère 405, 36.41 €) · CACHE Sèche-Linge PALIER TAMBOUR (repère 410, 16.41 €)
